崔克磁铁机孔定位吸附工装结构设计

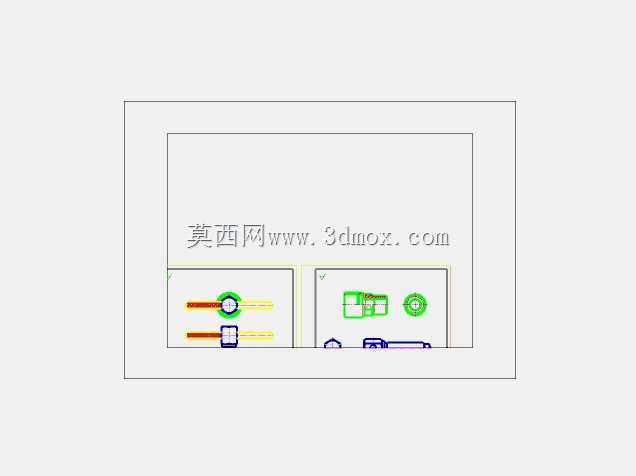

　　在精密机械装配、仪器仪表装调、小型零部件检测工位的实际作业场景中，经常会遇到需要将小型功能部件精准送入狭窄机孔内部完成固定、对位或检测的工况，这类作业往往受限于机孔内部操作空间狭小，常规夹爪无法深入，手动送件容易出现部件偏移、卡滞、掉落孔内难以取出的问题，崔克磁铁吸附式送件结构正是针对这类痛点设计的专用作业辅具。

　　从实际功能逻辑来看，该结构核心依靠永磁体的磁吸力实现对铁磁性待装部件的柔性夹持，区别于刚性夹爪的硬接触夹持方式，磁吸作用不会在部件表面产生夹痕，也不需要预留夹爪的开合操作空间，能够适配直径更小、内部纵深更长的机孔作业场景。在装配作业时，作业人员只需将待装入机孔的铁磁性部件贴合在该结构的磁吸工作端，依靠磁吸力将部件临时固定，即可将结构连同部件一同伸入机孔内部，待部件到达预设安装位置后，通过结构自带的磁路隔断或退磁动作释放部件，即可完成部件的精准送入，全程不需要在孔内进行复杂的对位调整，大幅降低狭窄空间内的装配操作难度。

　　在设计思路层面，该结构的磁吸工作端做了同轴度限位设计，磁吸端面的轮廓尺寸与目标机孔的内径做了间隙配合，间隙量控制在0.1-0.2mm区间，既保证结构能够顺畅伸入机孔不发生卡滞，又能通过配合间隙限制部件送入时的径向偏移量，保证部件送入后与机孔的同轴度满足装配要求。磁体的选型上根据待吸附部件的重量做了匹配设计，磁吸力设置为待装部件重量的3-5倍，既能够保证部件在伸入机孔的过程中不会因为晃动、轻微磕碰发生掉落，又不会因为吸力过大导致部件释放时出现回弹、移位的问题，同时磁路做了屏蔽设计，磁力仅集中在工作端面，不会对机孔周边的其他铁磁性零部件产生误吸附，避免干扰周边已装配件的位置精度。

　　从外形尺寸与安装边界来看，该结构的主体杆部直径根据适配机孔的最小内径做了系列化设计，常规适配6-20mm直径的机孔作业，杆部长度根据机孔的纵深尺寸匹配，最长可适配深度150mm的盲孔作业，结构整体采用轻量化设计，杆部使用非导磁的不锈钢材质加工，既保证结构的刚性，避免长杆伸入过程中发生弯曲变形，又不会干扰磁路的磁力分布。结构的手持端做了滚花防滑处理，方便作业人员握持操作，同时在手持端设置了磁吸释放的操作拨块，拨块的操作行程仅需5mm，作业人员单手握持即可完成吸附、释放的全流程操作，不需要双手配合，适配流水线工位的快节奏作业需求。

　　在实际应用中，该结构除了用于零部件装配送件，还可用于机孔内部残留铁屑、小型铁制杂物的清理作业，依靠磁吸作用将孔内的铁屑吸附带出，解决深孔内部杂物难以清理的问题；在零部件检测场景中，也可作为小型铁磁性零件的转移载具，配合检测设备完成零件的上下料操作，避免人工直接接触零件导致的检测精度干扰。结构的整体设计没有复杂的传动机构，核心部件仅为永磁体、导磁块、非导磁杆身和释放拨块，故障率极低，不需要定期维护，在常规工业作业环境下可长期稳定使用，针对不同尺寸的机孔和不同重量的待操作部件，仅需更换对应规格的磁吸工作端即可适配，具备较强的场景通用性。
