PlayStation游戏手柄外观结构三维数模

　　在消费电子交互外设的结构开发流程中，游戏手柄作为人机交互的核心手持终端，其三维结构设计需要同时兼顾握持手感、按键操作行程、内部元器件排布、外观辨识度等多重需求，本次呈现的PlayStation风格手柄数模，完整还原了量产手柄的全部外部结构特征，可作为消费电子外观验证、手板制作、交互场景搭建的基础参考。从实际应用场景来看，这类手柄除了配套家用游戏主机使用外，还可适配PC端游戏、云游戏终端、工业模拟操作设备、VR交互外设等多个领域，不同应用场景下对手柄的按键触发力度、握持防滑性能、无线模块安装空间的要求存在差异，数模中预留的内部腔体空间可根据实际需求调整元器件排布，无需重新构建外部曲面。从功能特性层面看，

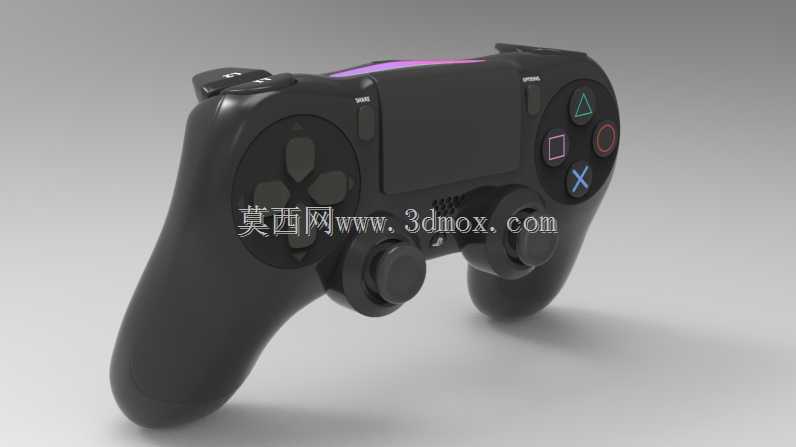

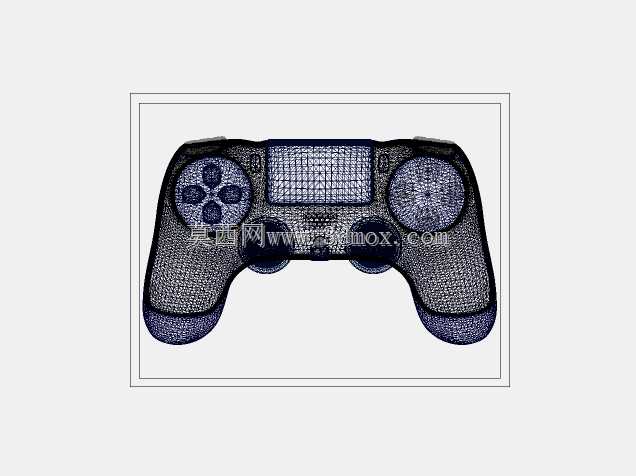

　　该手柄完整复刻了经典的对称双摇杆布局，左侧方向键采用四向分体式结构，右侧动作按键保留了标志性的几何符号标识，顶部的L1/L2、R1/R2肩键分别设置了不同的按压行程，其中L2/R2键采用线性触发结构设计，数模中还原了按键的转动轴位置与按压角度范围，可直接用于按键手感的模拟验证；手柄中部的触控板区域预留了平整的安装面，顶部的灯带结构做了独立的曲面拆分，可单独拆分做透光材质的渲染验证，握持区域的背面做了贴合手掌弧度的内凹处理，边缘做了R3-R5不等的圆角过渡，避免长时间握持产生的硌手感。设计思路上，该数模采用自顶向下的建模逻辑，先构建手柄的整体对称中心线，再以中心线为基准绘制左右握持区域的轮廓曲线，通过放样生成主体曲面，

　　之后再拆分各个按键、接口、装饰件的独立实体，所有按键的配合间隙均控制在0.15-0.2mm之间，符合消费电子产品的装配公差要求；摇杆的帽头做了防滑纹理的凹陷处理，数模中还原了纹理的深度与排布密度，可直接用于手板制作时的纹理加工参考，手柄底部的耳机接口、充电接口位置均做了避让结构，接口周围的壁厚控制在1.2mm以上，满足接口插拔时的结构强度要求。外形尺寸与安装边界方面，该手柄整体宽度约160mm，高度约100mm，握持区域的最大厚度约55mm，整体重量控制在210g左右的等效区间，数模中所有外部结构均做了拔模角度处理，拔模角度统一设置为1.5度，满足注塑生产的脱模要求；内部腔体的边界距离外壳内壁最小保留1mm的壁厚空间，

　　可容纳常规的手柄主板、振动马达、锂电池模块，其中振动马达的安装位预留了直径24mm、厚度8mm的圆柱空间，锂电池安装位预留了50mm35mm8mm的长方体空间，无需额外调整外壳结构即可完成常规元器件的装配。在结构验证环节，该数模可直接导入有限元分析软件，模拟握持时的外壳受力变形情况，针对握持区域的应力集中位置可提前做壁厚加强处理，按键的按压行程可通过运动仿真模块模拟，验证按键按下时是否会与周围结构产生干涉，肩键的转动角度范围可通过限位结构的调整实现0-15度的线性触发区间，匹配不同游戏场景下的操作灵敏度需求。对于三维建模从业者而言，该数模的曲面构建逻辑可作为手持类消费电子产品的建模参考，尤其是对称曲面的曲率过渡处理、按键与主体曲面的配合间隙处理、不规则曲面的拔模角度处理等细节，都具备较高的参考价值，可直接复用相关建模逻辑到其他手持交互设备的结构开发中，缩短同类产品的建模周期。
