表贴式多引脚传感封装基座结构设计

　　在工业传感检测、消费电子感知模块的量产落地环节，表贴型传感元件的封装基座设计直接决定了元件的焊接良率、抗干扰能力与长期运行稳定性，本次呈现的结构件正是面向高密度PCB板载安装场景设计的传感封装基座。从实际产线应用来看，这类基座主要承载MEMS传感芯片、信号调理电路的安装固定与电磁屏蔽功能，常见于工业温湿度检测模块、消费电子姿态传感单元、车载环境感知节点的板级集成场景，需要同时满足SMT回流焊的耐高温要求、多引脚信号传输的绝缘要求，以及外部电磁干扰的屏蔽要求。

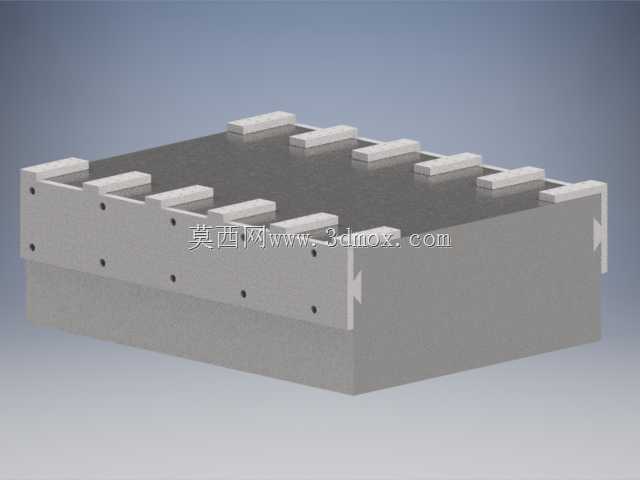

　　从结构设计思路来看，整个基座采用上下分层的盒式屏蔽结构，下层为基座主体，上层为扣合式屏蔽盖，侧壁均匀排布的表贴引脚采用等间距设计，引脚伸出长度严格匹配SMT产线的钢网开孔尺寸，避免出现引脚共面度偏差导致的虚焊、立碑缺陷。基座侧壁预留的多个小孔为工艺定位孔，在SMT贴装过程中可配合产线视觉定位系统完成元件的精准拾取与对位，同时部分孔位可作为封装完成后的注胶孔，用于内部填充导热硅胶或者绝缘密封胶，提升元件在高湿、高振动工况下的可靠性。

　　在安装边界与尺寸控制上，整个基座采用矩形扁平化设计，整体高度控制在低剖面范围内，适配轻薄化电子设备的内部堆叠要求，引脚沿基座两长边对称排布，单排引脚数量根据信号通道数量做了匹配设计，引脚间距符合常规表贴元件的间距规范，可直接适配通用PCB焊盘设计库，无需单独定制特殊焊盘。基座主体与屏蔽盖采用卡扣式预固定结构，在封装工序中可先通过卡扣完成上下壳体的预装配，再通过激光焊接或者导电胶粘接实现整周的电磁密封，避免缝隙泄露导致的抗干扰能力下降。

　　从功能特性来看，金属材质的壳体可实现对内部传感芯片的全方位电磁屏蔽，降低外部电路电磁辐射对微弱传感信号的干扰，同时金属壳体具备良好的导热能力，可将芯片工作产生的热量通过壳体传导至PCB板的散热铜箔上，避免芯片局部过热导致的测量精度漂移。引脚采用与壳体绝缘的设计，通过耐高温绝缘材料与金属基座实现电气隔离，避免引脚与屏蔽壳体出现短路问题，同时引脚材质选用可焊性良好的合金材料，表面做镀锡处理，匹配无铅回流焊的工艺要求，可承受多次回流焊的高温冲击而不出现镀层脱落、氧化的问题。

　　在实际选型适配中，这类基座结构可根据内部搭载的传感芯片尺寸做同系列的尺寸缩放，引脚数量可根据信号输出需求做增减调整，侧壁的定位孔位置可根据不同SMT产线的定位要求做适配修改，整体结构具备良好的系列化拓展能力，可覆盖从单通道模拟输出传感单元到多通道数字输出传感模块的封装需求。设计过程中重点校核了引脚的共面度公差，将共面度偏差控制在0.1mm以内，确保贴装时所有引脚都能与PCB焊盘充分接触，同时对壳体的边角做了圆角过渡处理，避免在贴装吸嘴拾取过程中出现边角磕碰导致的吸嘴磨损或者元件定位偏差。
