法兰连接式手动截止阀三维结构设计

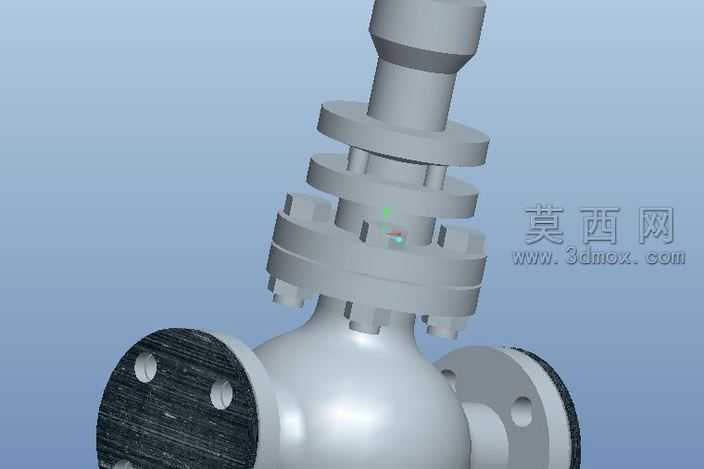

本作品为法兰连接式手动截止阀的三维建模成果，建模过程依托三维参数化设计软件完成，整体遵循工业阀门设计的通用规范，完整还原了手动截止阀的全部核心结构。建模阶段首先从阀体主体入手，采用多段实体拉伸、旋转切除的方式构建出三通式阀体的基础轮廓，针对两端法兰结构严格匹配通用法兰的尺寸参数，对法兰端面的密封面、螺栓孔位做了精准的特征排布，保证法兰连接结构的尺寸合理性。阀杆部分采用阶梯轴式建模思路，依次构建出阀杆与手轮连接段、填料密封段、与阀瓣配合的传动段，各段轴径的过渡处做了符合机械设计要求的圆角处理，避免应力集中问题。阀瓣与阀座的密封配合结构是建模的核心部分，通过精准的配合尺寸约束，还原了截止阀密封副的贴合结构，保证模型能够直观展示截止阀截断管路介质的工作原理。中法兰部分的连接结构完整还原了螺栓紧固、垫片密封的装配关系，多层填料压盖的结构也做了分层建模，清晰展示填料函的密封组成。渲染阶段针对不同部件赋予了差异化的材质：阀体主体采用铸钢材质，调整材质的漫反射、粗糙度参数还原铸钢件的哑光金属质感；两端法兰密封面做了发黑处理的材质效果，模拟工业阀门法兰端面的防锈处理工艺；阀杆部分赋予抛光不锈钢材质，突出阀杆加工面的光洁质感。整体装配过程采用自下而上的装配思路，通过同轴、面重合、间隙配合等装配约束，将所有零部件按实际装配关系组合，可直观展示阀杆升降带动阀瓣实现启闭的运动逻辑，模型各部件无干涉、结构比例协调，既可以作为工业阀门设计的参考素材，也可用于管路系统的装配演示，帮助相关人员快速理解法兰式手动截止阀的结构组成与工作原理，模型的细节处理兼顾了工业设计的严谨性与三维展示的直观性，对阀体的流道部分也做了符合介质流通特性的圆弧过渡处理，还原真实截止阀的内部流道形态。
