轨道运输用剪式夹持运载钳结构

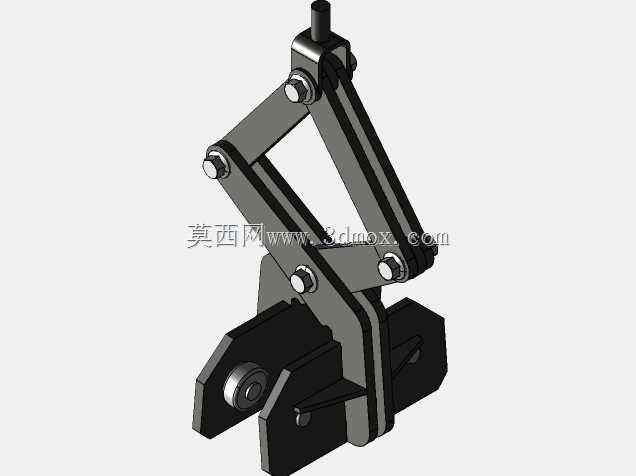

　　在厂区重型物料轨道转运、仓储重型工件跨工位调运、铁路运维段短距离轨上部件移位这类场景里，这类剪式夹持结构的运载钳是轨道移动器上直接承担载荷的核心执行部件，区别于常规的柔性吊具，它不需要额外辅助人员对位挂装，依靠自身的连杆增力结构就能完成对轨道类构件的抱紧、提升与移位动作，适配的作业场景覆盖了从车间内1吨级轻型工装轨道转运，到户外运维场景下3吨级重型轨段短距离搬移的需求。从结构设计逻辑来看，这套夹持机构采用对称双剪叉连杆布局，上部的铰接端对接移动器的提升驱动端，当提升力作用在上部铰接轴时，两组交叉布置的连杆会同步向内收拢，带动下部的两组钳口块贴合轨道的翼缘侧面，随着提升载荷的增大，连杆传递到钳口的正压力会同步提升，

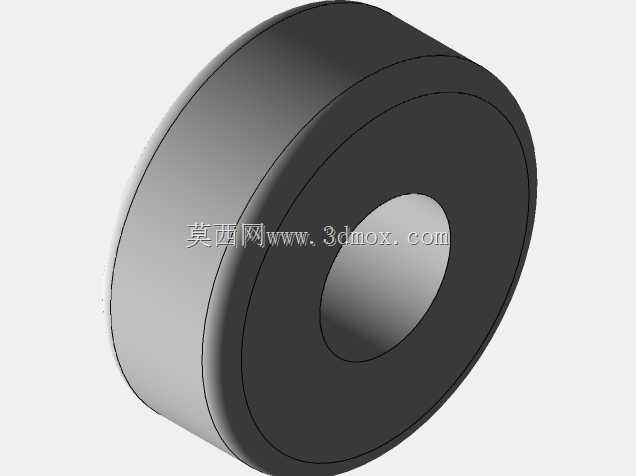

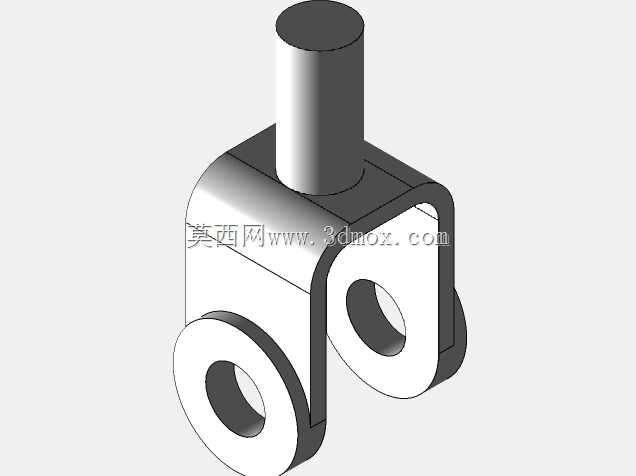

　　形成自锁式的抱紧效果，不需要额外设置锁紧气缸或者锁销结构，就能避免吊运过程中钳口松脱的风险，这种靠载荷自增力的设计，既减少了额外驱动元件带来的故障点，也能在突发动力中断的情况下保持夹持状态，符合起重作业的安全冗余要求。钳口的接触型面做了适配轨道翼缘的斜角切槽，接触面上预留了防滑齿纹的安装位，实际装配时可以更换不同硬度的防滑衬垫，当搬运表面经过淬火处理的重型钢轨时，可以更换硬质合金齿面衬垫提升摩擦力，搬运表面做了涂装处理的轻型工装轨道时，可以更换聚氨酯衬垫避免夹伤工件表面涂层。整个结构的铰接点全部采用销轴加自润滑衬套的装配形式，相邻连杆的贴合面之间预留了0.2mm的装配间隙，避免长期重载作业后连杆变形导致的卡滞问题，上部的连接轴做了扁位定位结构，对接移动器的驱动端时不需要额外做周向防转设计，能快速完成和不同规格轨道移动器的适配安装。从安装边界来看，这套夹持结构在完全张开状态下，钳口的最大开口尺寸适配市面主流的8kg/m到30kg/m规格的轻型起重轨道、车间输送轨道，收拢状态下的最小夹持尺寸可以覆盖5kg/m的小型导轨，整体结构收拢后的横向宽度控制在220mm以内，在密集排布的轨道工位之间作业时，不会和相邻的轨道支架、管线支架发生干涉，竖直方向的总高度在完全收拢状态下为310mm，对接移动器的提升行程只需要预留80mm的余量就能完成从夹持到提升离地的全动作，不需要移动器提供过大的提升行程，能适配低净空作业场景下的安装要求。

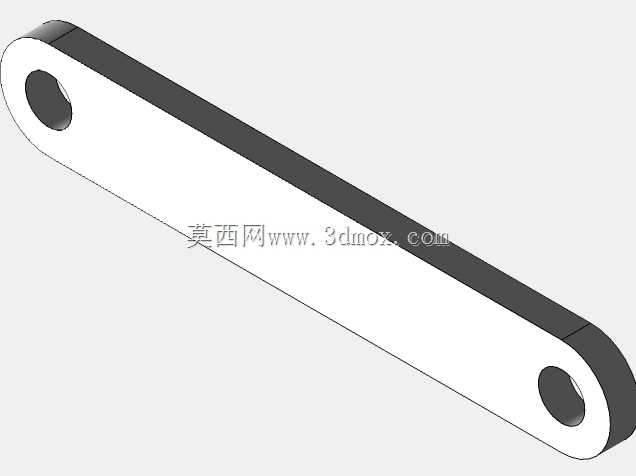

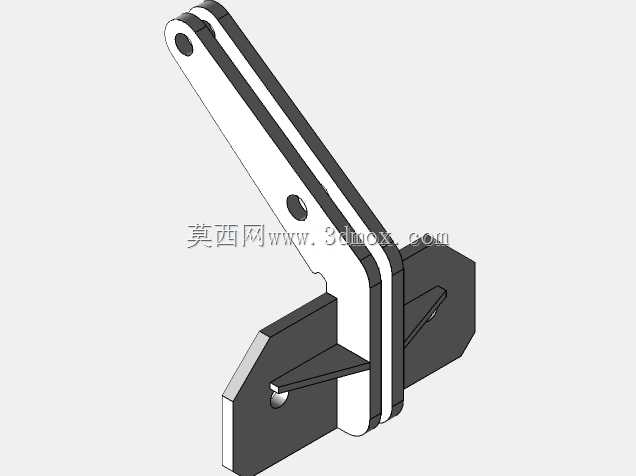

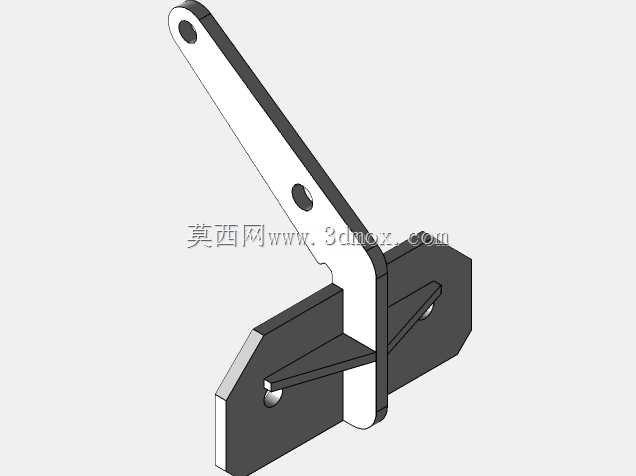

　　结构的受力件全部采用Q355板材激光切割成型，连杆的铰接孔位置做了局部加厚处理，避免长期交变载荷作用下孔位出现椭圆变形，钳口块采用可拆卸的螺栓固定结构，当钳口磨损到限后不需要整体更换连杆组件，只需要拆下螺栓更换钳口块就能完成维护，大幅降低了长期使用的维护成本。在实际作业过程中，这套夹持结构不需要外接动力源，完全依靠机械结构的力传递完成夹持动作，作业时只需要将钳口对准待搬运轨道的上方，操作移动器下放使钳口跨在轨道两侧，随后启动提升动作，连杆在提升力的作用下自动收拢抱紧轨道，整个对位夹持过程只需要3到5秒，相比传统的人工挂装吊具的作业方式，作业效率能提升60%以上，同时避免了人工对位时手部靠近夹持位的安全风险。针对不同的作业场景，

　　这套结构的连杆长度可以根据需求做等比例缩放，当需要搬运更重型的轨段时，可以在不改变整体铰接点相对位置的前提下，加大连杆的板材厚度，调整钳口的接触面积，就能适配更大吨位的载荷需求，整个结构的参数化建模逻辑保留了足够的修改余量，结构设计人员可以根据实际的载荷参数、轨道规格快速调整尺寸，不需要重新搭建整体的连杆运动逻辑，能大幅缩短同类夹持工装的设计周期。在运动校核层面，整个剪叉结构的开合行程做了机械限位设计，当钳口张开到最大开口尺寸时，连杆的侧面会接触到限位凸台，避免连杆过转导致的结构脱开，当钳口收拢到最小夹持尺寸时，上部的铰接座会接触到限位块，避免收拢过度导致钳口夹伤轨道表面，整个运动行程内没有死点，在空载状态下依靠钳口自身的重量就能保持张开状态，方便作业人员快速对位。
