UNP型材专用锁定夹紧工装夹具结构

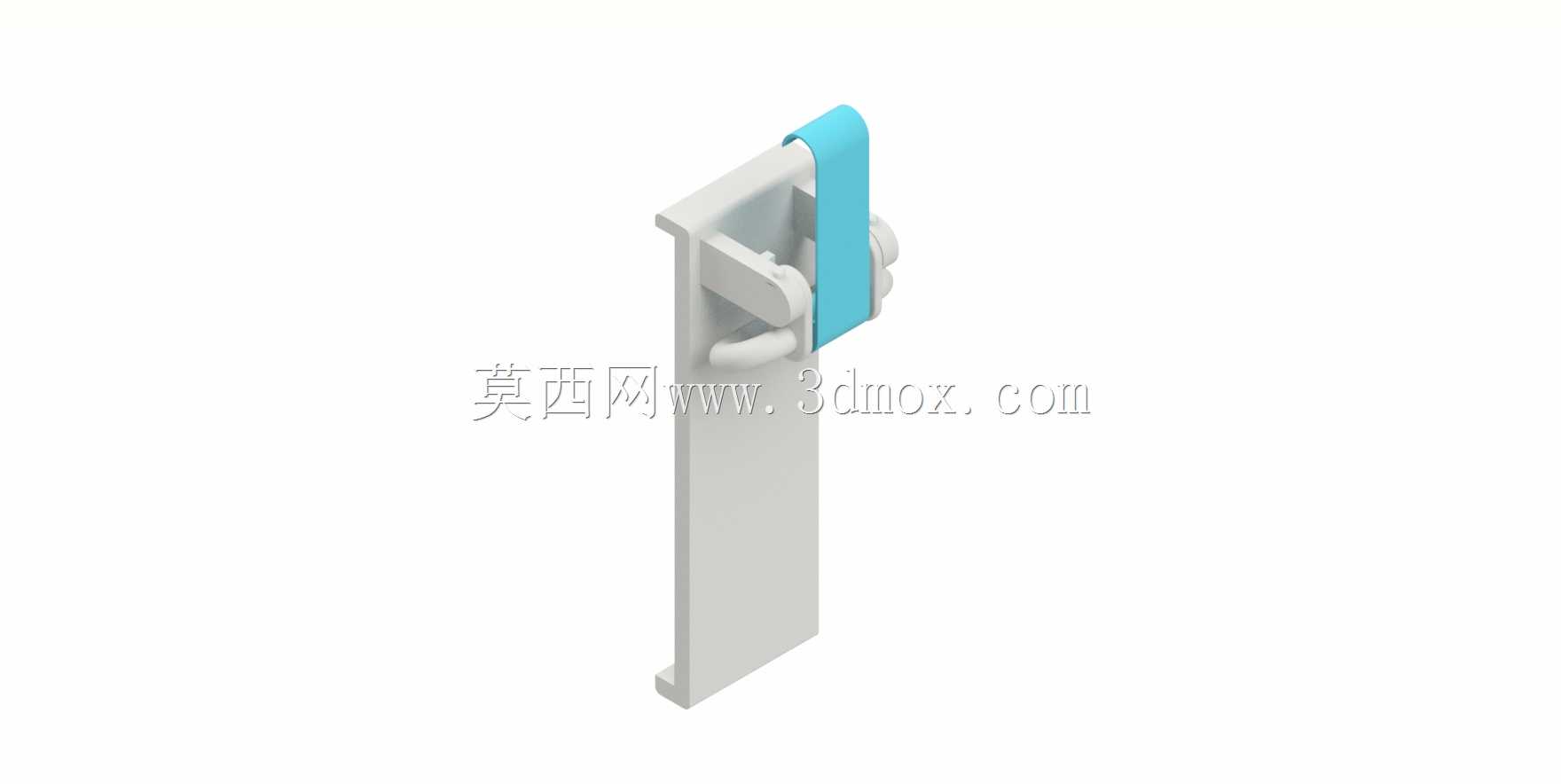

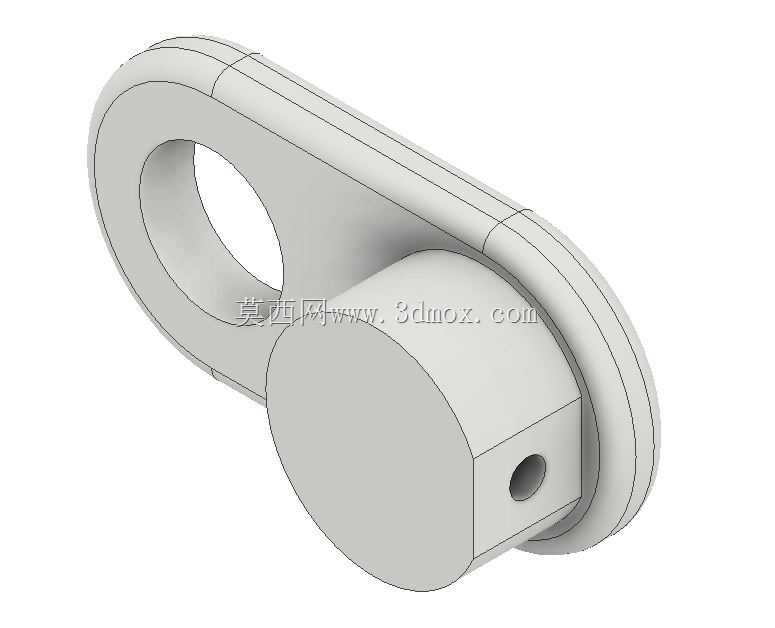

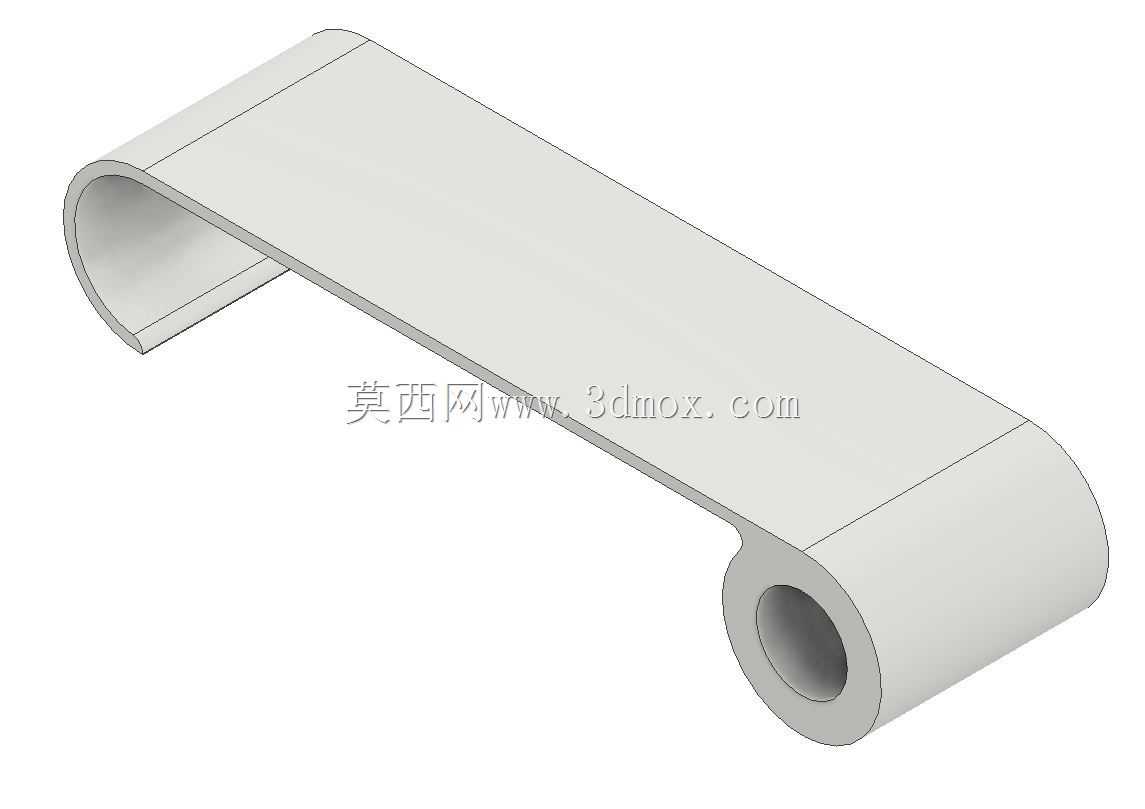

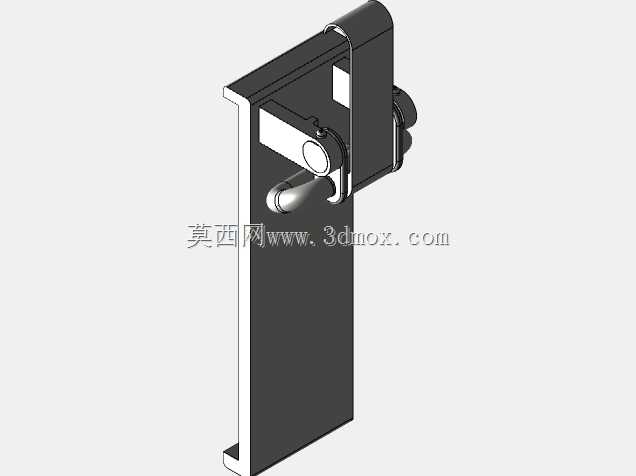

　　在工业铝型材框架搭建、输送线侧部安装、设备防护栏快速装配这类现场作业场景里，经常会遇到需要在UNP槽钢类型材的外侧加装功能附件、或是对两段对接的UNP型材做临时锁紧定位的需求，常规的抱箍类夹件要么适配性差，容易在型材受侧向力时出现滑移，要么安装时需要在型材本体上打孔，破坏型材的镀锌防腐层，后期调整位置也十分不便。这款UNP专用夹具就是针对这类痛点设计的快装式锁紧部件，整体结构采用分体式卡合设计，主体部分为长条形卡接基座，基座内侧加工有和UNP型材翼缘外侧完全贴合的定位卡槽，安装时不需要在型材上做任何钻孔、焊接加工，只需要将基座的卡槽对准UNP型材的侧边翼缘推入，再翻转上部的压紧摆块，让摆块的压紧面贴合型材翼缘的另一侧，最后扳动蓝色的快压手柄，就能通过内部的偏心锁紧结构，将整个夹具牢牢锁定在UNP型材的任意轴向位置上。

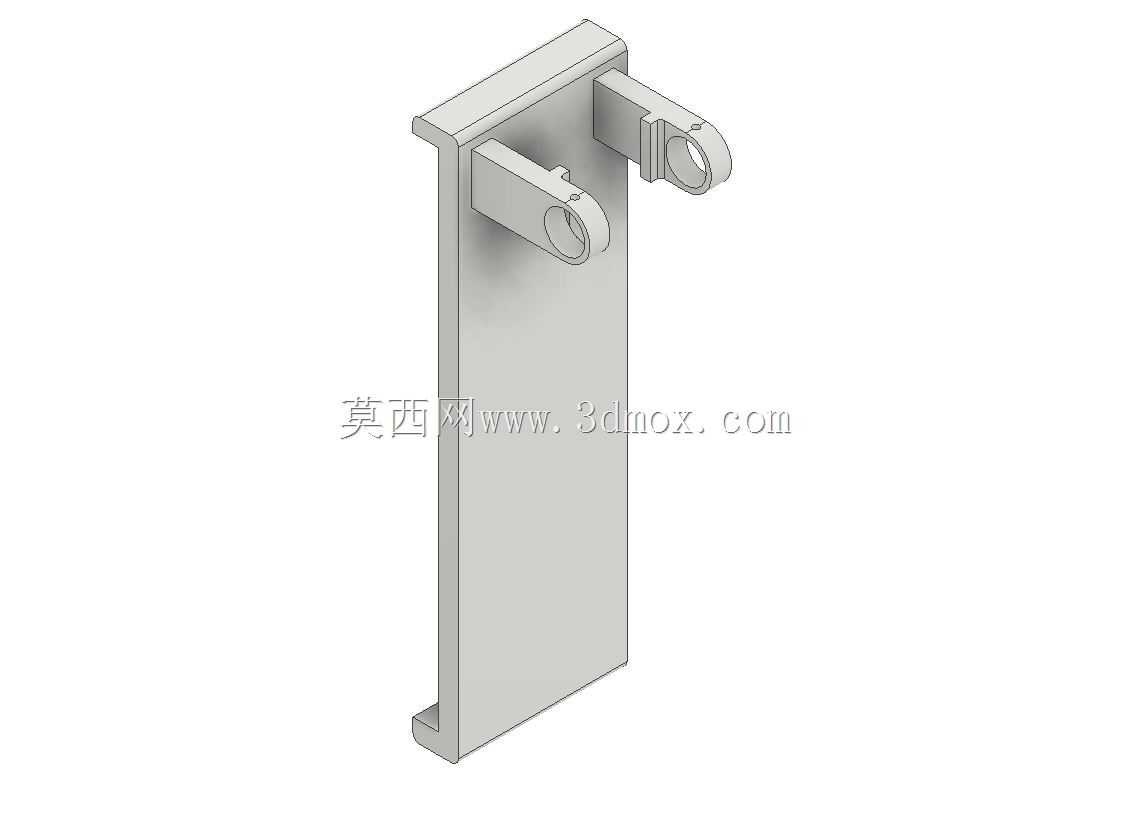

　　从实际安装边界来看，这款夹具的基座长度适配常规40系列、50系列的UNP槽钢型材，卡槽的深度刚好覆盖型材翼缘的全宽，安装后夹具突出型材表面的厚度控制在30mm以内，不会占用过多的型材外侧安装空间，基座上预留的两个凸台安装位，可以直接用来固定传感器安装支架、管线卡扣、防护网挂接件这类外围附件，不需要额外加装转接板。设计时特意将锁紧的受力点做了分散处理，压紧摆块和型材接触的面做了网纹滚花处理，当锁紧手柄扳到锁止位置时，滚花面会嵌入型材表面的轻微氧化层里，就算设备运行时产生持续振动，夹具也不会沿着型材轴向出现窜动，相比传统的螺栓压紧式夹件，这款夹具的拆装效率能提升60%以上，调整位置时只需要扳开快压手柄就能沿着型材滑动，到位后压下手柄即可完成固定，全程不需要借助扳手、螺丝刀这类额外工具。

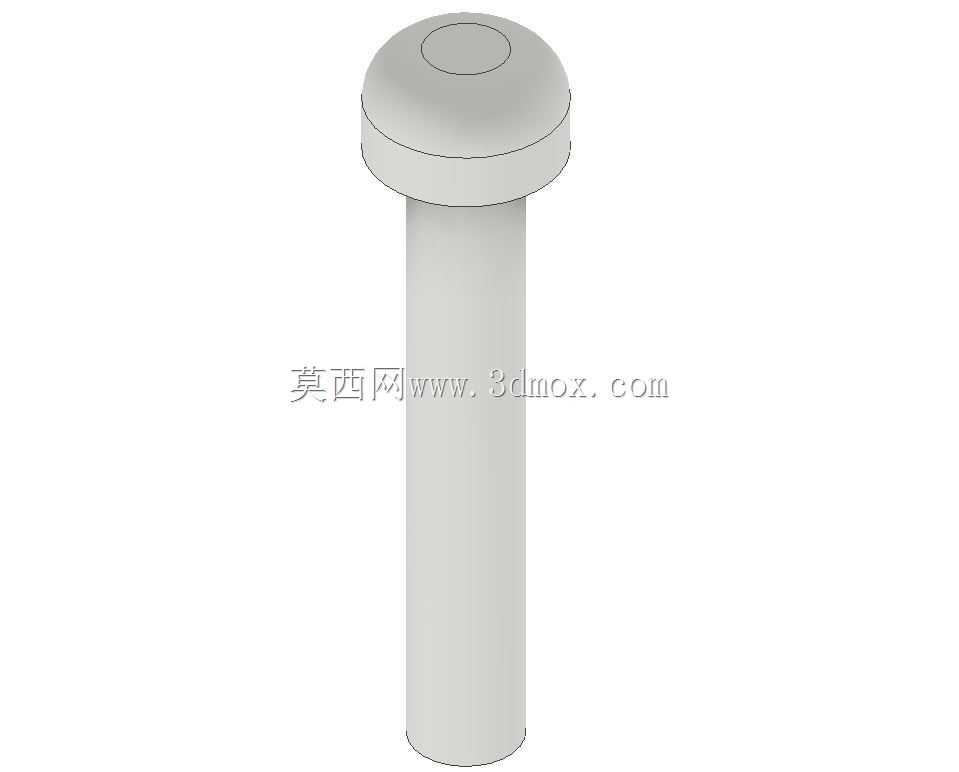

　　在结构设计的细节上，这款夹具的转动副位置采用了自润滑的间隙配合，长期反复开合锁紧也不会出现卡滞问题，基座和压紧摆块的壁厚都做了等强度优化，在保证150kg侧向锁紧力的前提下，尽可能减少了不必要的材料冗余，整体重量控制在200g以内，就算在一根6米长的UNP型材上加装十余个这类夹具，也不会给型材框架带来过多的额外负载。实际应用中，这类夹具除了用来固定外围附件，还可以在多段UNP型材对接拼装时，作为临时的定位锁紧件使用，将两个夹具分别卡在对接缝两侧的型材上，再通过连接螺栓拉紧两个夹具，就能快速实现两段型材的同轴对齐，不需要额外的台架辅助定位，尤其适合现场无大型工装的快速装配作业场景。

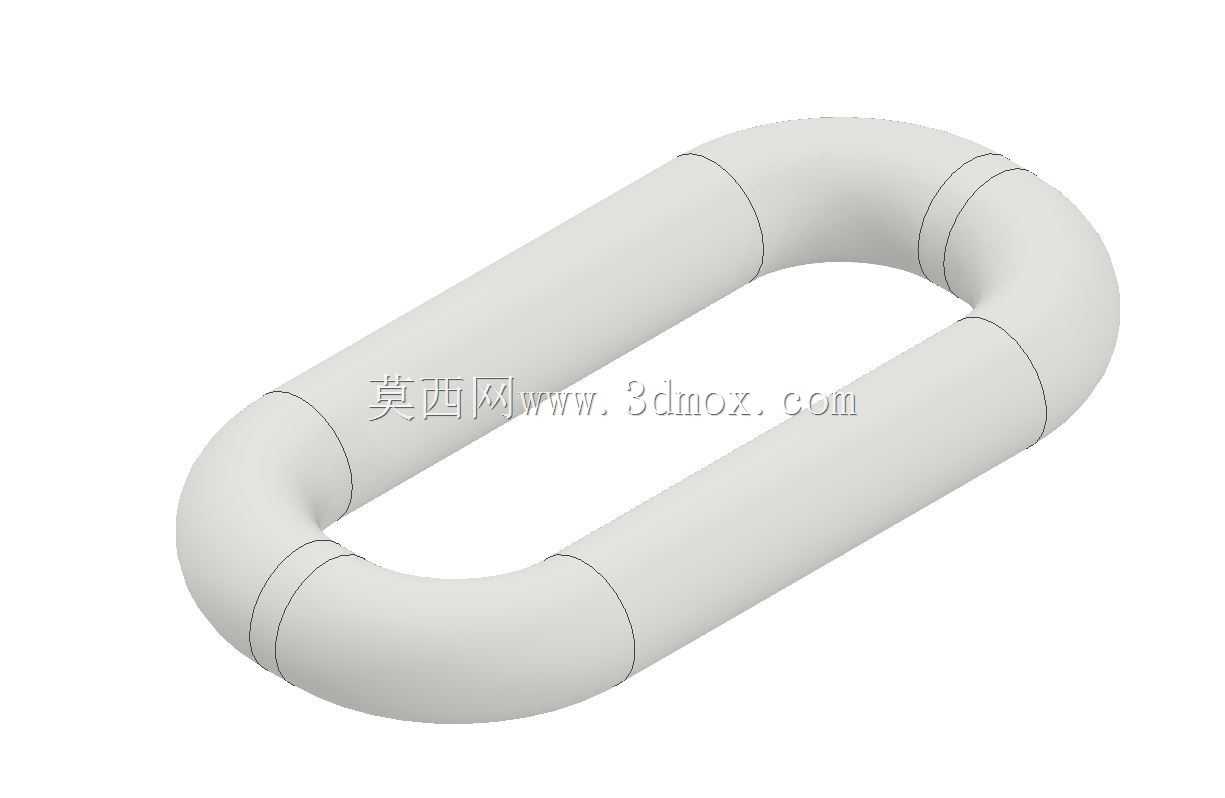

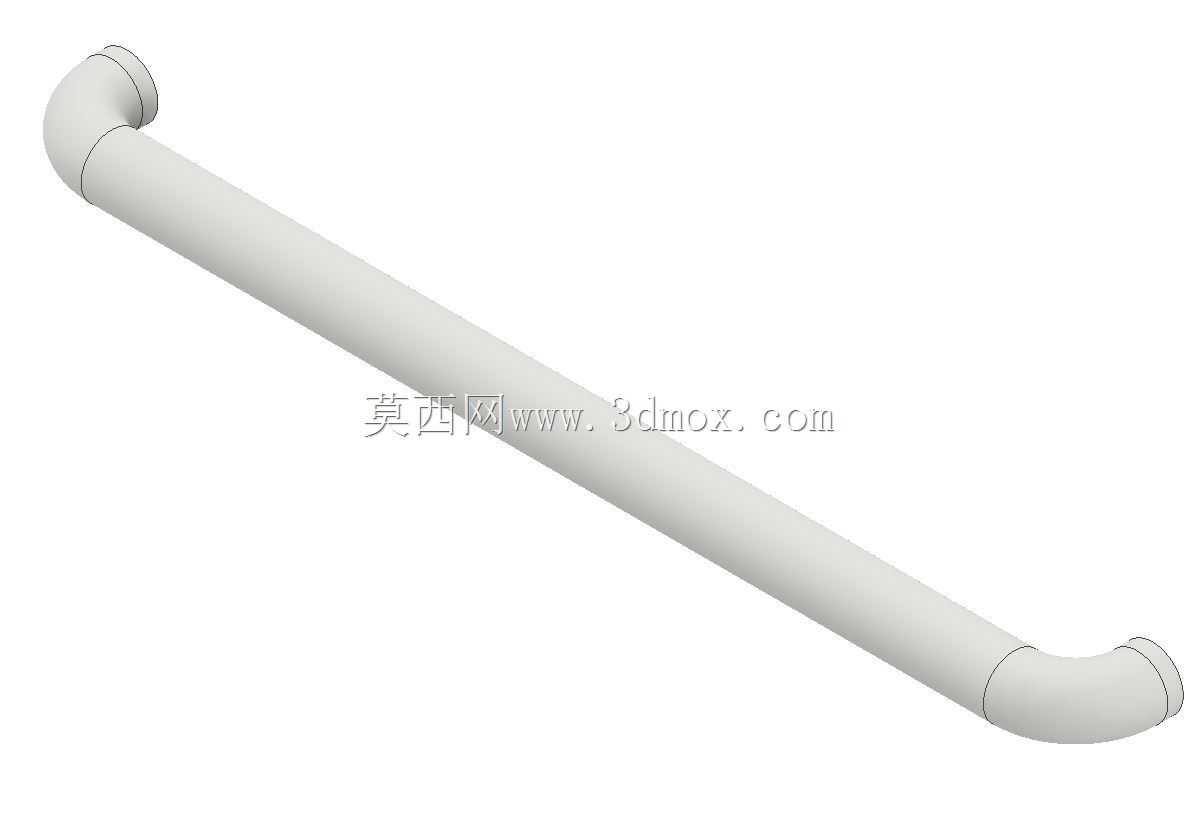

　　从建模的结构逻辑来看，这款夹具的所有配合面都做了安装导向倒角，基座卡槽的入口处做了15度的导入斜角，就算安装时型材和夹具存在轻微的角度偏差，也能顺利将夹具卡到型材上，不会出现边角卡滞无法推入的问题。快压手柄的操作力经过优化，单手握持扳动的力度控制在15N左右，操作人员长时间反复操作也不会产生手部疲劳，手柄的外侧做了圆弧包边处理，没有尖锐的棱角，现场作业时不会刮擦操作人员的手套或是皮肤。另外，夹具的所有外露棱边都做了R2的圆角处理，既避免了加工时的锐边毛刺问题，也能减少安装过程中对型材表面涂层的刮伤，保证型材装配后的外观完整性。
