剪叉式铁路轨道起重搬运作业装置

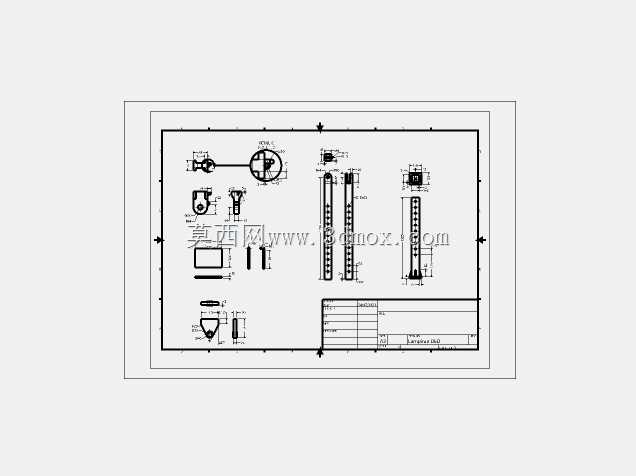

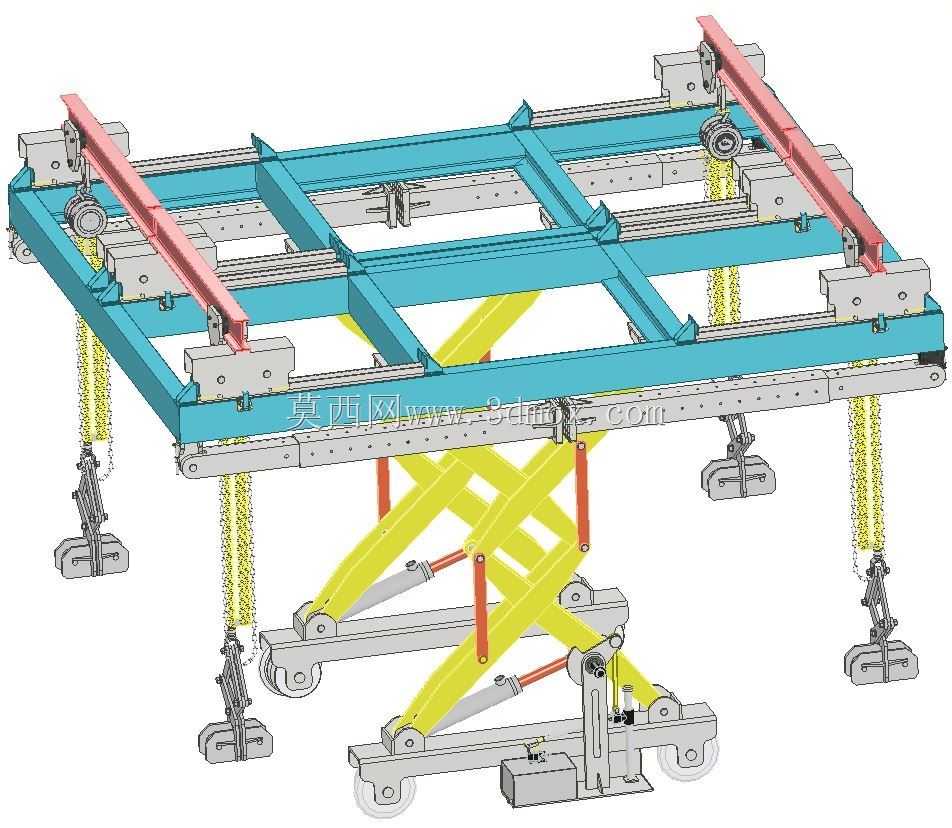

　　在铁路站场段修作业区、轨道铺设现场以及窄轨厂区转运场景中，这类跨轨式搬运装置的应用频率极高，区别于通用汽车吊无法进入轨道限界、龙门吊转场成本过高的痛点，该装置可直接卡装在标准轨距的钢轨顶面，依托自带的行走轮沿轨道纵向移动，无需额外铺设临时走行基础，适配既有线施工、车辆段内配件转运、轨道构件短距离移位的作业需求。从结构组成来看，上部为双梁拼接的承载框架，框架两端设置与钢轨顶面匹配的导向轮组，轮缘内侧预留3mm的侧向间隙，避免走行过程中出现卡轨问题，框架上表面预留多组T型槽安装位，可根据搬运物件的外形尺寸调整吊点位置，适配不同规格的铁路配件、轨排组件以及施工机具的挂载需求。中部采用剪叉式升降结构，剪叉臂采用高强度矩形钢管焊接成型，

　　铰接点处配置自润滑铜套，避免长期重载作业出现铰接点磨损卡滞，剪叉臂的驱动采用双作用液压缸，液压缸两端采用关节轴承连接，可抵消升降过程中产生的微小偏载力矩，液压缸的行程匹配作业所需的升降高度，最低位时剪叉臂完全收拢，整体装置的顶面高度可控制在轨道面以上1.2米范围内，满足铁路限界的通行要求，不会侵入邻线的机车车辆限界。下部的起升机构采用链条传动搭配吊钩组件，四根重载起重链条分别布置在框架四角，链条上端与框架上的链轮组啮合，下端连接可旋转的吊钩夹具，吊钩带有防脱锁扣，可挂载带吊环的工件，也可适配专用的轨件夹持工装，链轮组通过传动轴连接，保证四个吊点的起升速度同步，避免起吊过程中工件出现倾斜侧翻。设计阶段首先要匹配标准轨距的安装边界，

　　轨距方向的框架内净尺寸要大于钢轨内侧距离15mm，两端导向轮的轮距要适配钢轨顶面宽度，保证装置可顺利落轨安装，纵向的框架长度要根据额定起重量对应的载荷分布计算，避免重载时框架出现下挠变形，剪叉臂的铰接点位置经过受力优化，当升降至最高位时，剪叉臂的受力角度控制在45度至60度区间，降低液压缸的输出载荷，同时保证结构的抗倾覆稳定性。走行轮采用尼龙轮芯搭配钢质轮缘的结构，既可以降低走行过程中的噪音，也能避免钢轨顶面被压伤，走行驱动可配置手动推杆或者小型液压马达，短距离移位时依靠人力推动即可，长距离转场时可外接动力驱动。液压系统配置手动应急卸荷阀，当动力源出现故障时，可通过手动操作缓慢降下工作台，避免工件长时间悬吊带来的安全隐患，

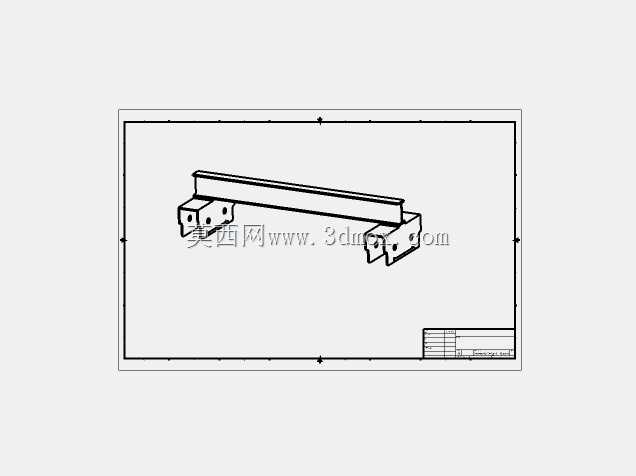

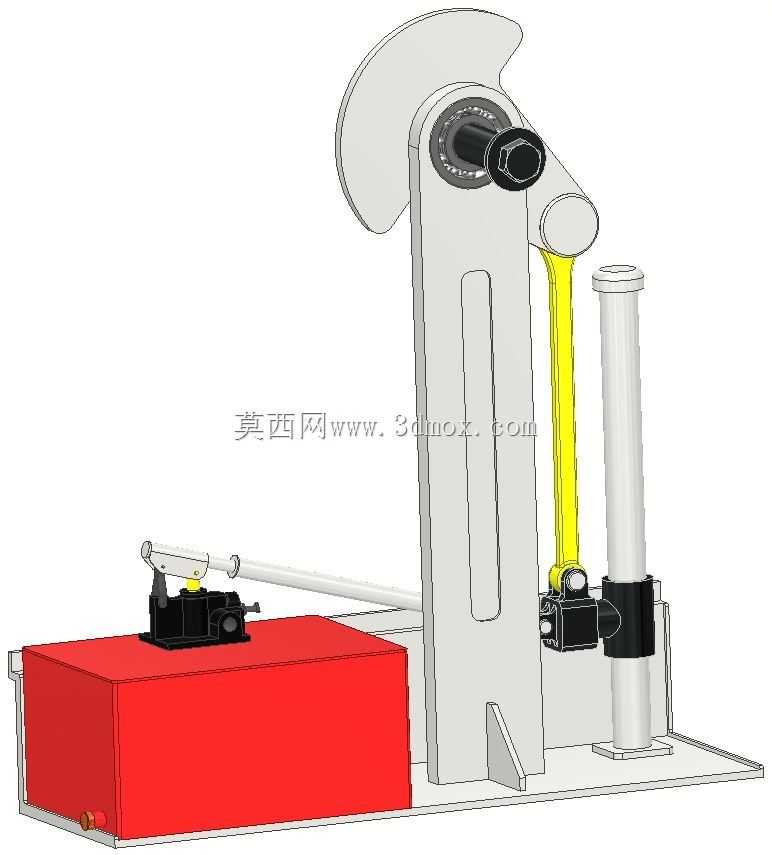

　　液压管路采用高压胶管连接，管路布置沿剪叉臂内侧固定，避免升降过程中管路被挤压磨损。在实际作业过程中，该装置可完成轨道旁工件的吊装、跨轨转运、对位安装等工序，比如在更换铁路道岔配件时，可将装置移动至作业点位，降下吊钩挂接配件后起升至合适高度，再沿轨道移动至安装位置对位，无需调用大型起重设备，作业灵活性极强，尤其适用于作业空间狭窄、大型设备无法进入的隧道内轨道施工、厂区专用线维护等场景。结构建模时需要重点校核剪叉臂的抗弯强度、铰接点的剪切应力、起重链条的安全系数，安全系数需满足起重设备的相关规范要求，框架的焊接变形量要控制在2mm以内，保证导向轮的安装平面度，避免走行时出现啃轨问题，所有外露的运动部件均设置安全防护挡板，防止作业过程中杂物卷入传动机构，吊钩的起升高度设置上下限位装置，到达极限位置时自动切断动力，避免超行程作业损坏结构件。
