圆角合页式门铰链结构设计

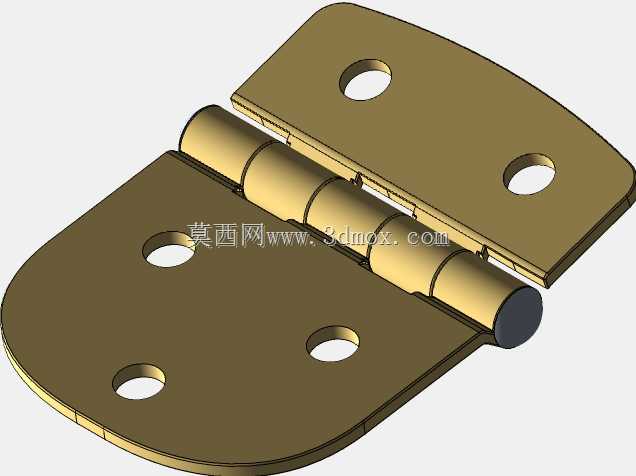

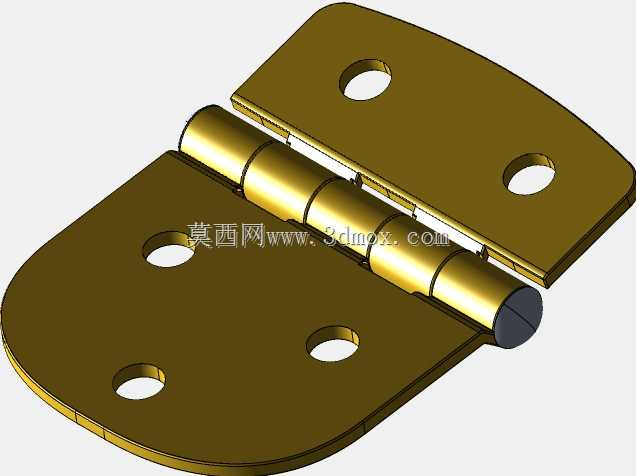

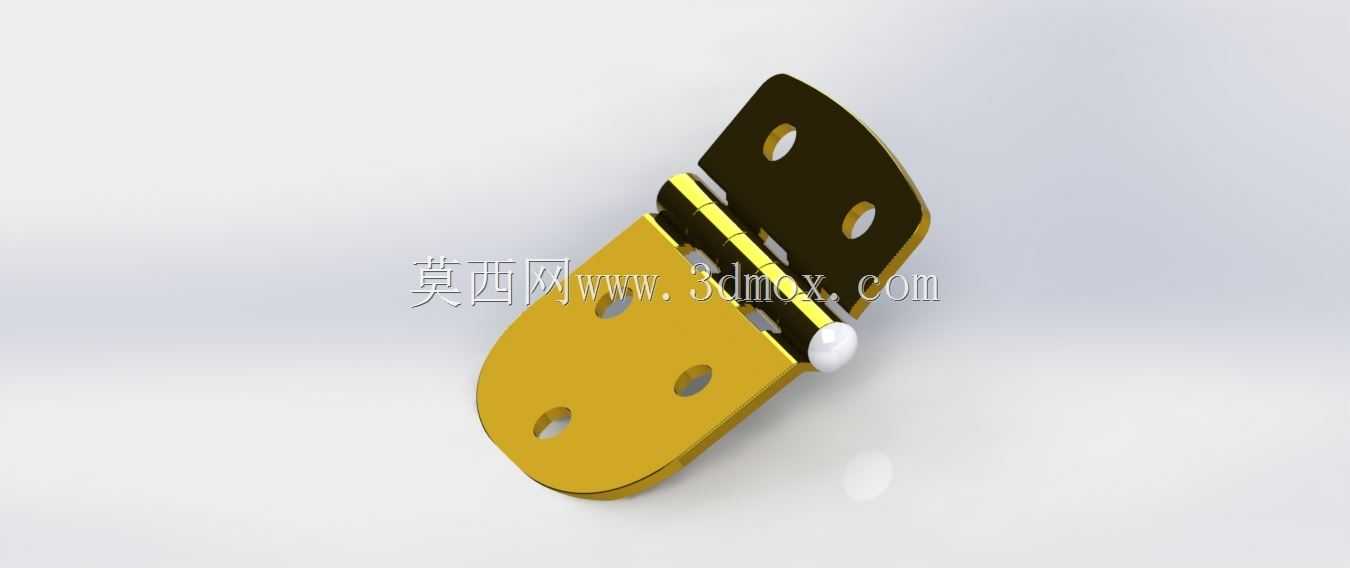

　　这款门铰链采用分体式合页结构，主要应用于各类小型设备舱门、仪表箱柜门、轻型防护门的转动连接场景，在工业控制柜、户外仪表防护箱、小型设备检修门的装配场景中十分常见，核心作用是实现门体与安装基座之间的铰接转动，同时为门体提供稳定的开合支撑，限制门体的非预期窜动。从结构设计来看，该铰链分为两个安装页片，其中一侧页片为长圆形圆角结构，另一侧为带圆弧收边的矩形页片，两个页片通过中间的铰接轴实现转动配合，铰接轴端部设置有白色限位堵头，既可以避免轴销在反复开合过程中脱出，也能减少轴端与周边结构的剐蹭。长圆形页片上设置有三个安装孔，孔位沿页片长度方向均匀排布，孔位间距适配常规轻型门体的安装孔距标准，安装时可通过三颗紧固件将该页片固定在门体侧，

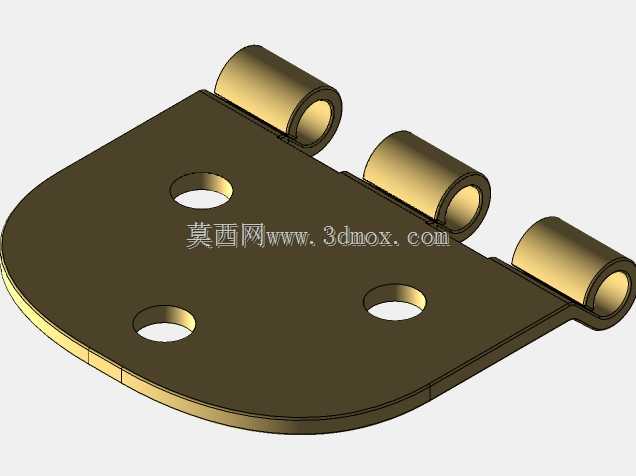

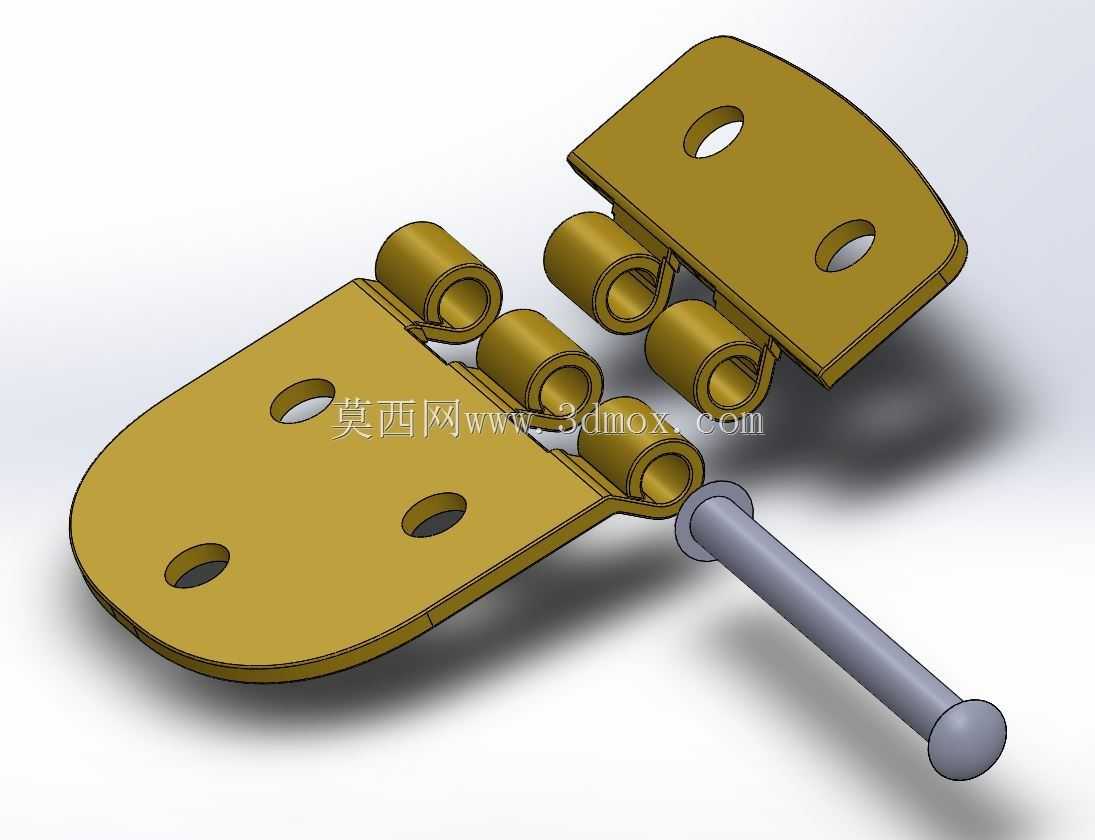

　　另一侧页片设置两个安装孔，适配门框侧的安装点位，这种不对称的孔位排布可以在保证连接强度的同时，减少门框侧的安装空间占用，适配厚度较薄的门框型材安装需求。设计过程中，页片的边缘全部做了圆角钝化处理，没有尖锐的直角棱边，一方面可以避免安装和使用过程中划伤操作人员，另一方面也能减少应力集中，提升页片的抗疲劳强度，在反复开合的工况下不容易出现棱边开裂的问题。两个页片的铰接配合段做了分段式的轴套结构，将转动接触面拆分为多段接触，既减少了转动过程中的摩擦面积，降低开合阻尼，也能保证铰接处的同轴度，避免页片转动时出现卡滞、偏摆的问题。从安装边界来看，该铰链属于明装式铰链，不需要在门体或者门框上做沉槽预埋，

　　安装时直接将两个页片分别贴合在门体和门框的安装表面，对准孔位锁紧紧固件即可，对安装面的平面度要求不高，即使安装面存在小幅的平整度误差，铰接处的配合间隙也能补偿一定的安装偏差，降低现场装配的调整难度。转动行程方面，该铰链可实现0到180度范围内的顺畅开合，在门体完全打开时，页片之间不会出现结构干涉，能够满足大部分检修门需要大角度开启的使用需求，日常开合过程中，铰接处的配合间隙控制在合理范围内，不会出现门体下垂、晃动的问题。在材质适配性上，该结构的页片可根据使用场景选择不同的材质加工，常规场景下采用冷轧钢冲压成型后做表面喷塑处理，防锈能力强，适合室内设备使用；若应用在户外潮湿或者有腐蚀介质的场景，也可采用不锈钢板材冲压制作，

　　配合不锈钢轴销，能够适应更严苛的使用环境。从受力特性来看，该铰链的页片厚度经过合理匹配，能够承受轻型门体的自重载荷，在额定载荷下长期使用不会出现页片变形、铰接松动的问题，三个安装孔的排布方式让门体侧的连接点受力更均匀，避免单个安装孔受力过大导致紧固件松动或者门体连接失效。在实际选型应用中，需要注意匹配门体的重量和厚度，该款铰链更适合重量在5kg以内的轻型门体使用，若门体重量过大，需要增加铰链的配置数量或者选用更大规格的铰链产品。安装时需要保证两个页片的铰接轴处于垂直状态，若安装时轴体出现偏斜，会导致开合阻尼变大，长期使用会加剧铰接处的磨损，缩短铰链的使用寿命。该结构的铰链没有内置的阻尼或者定位结构，开合过程中无额外档位限制，适合需要自由开合的门体使用，若需要门体在特定角度保持定位，可额外搭配撑杆或者磁吸结构使用。
