橡胶金属复合发动机减震支座结构

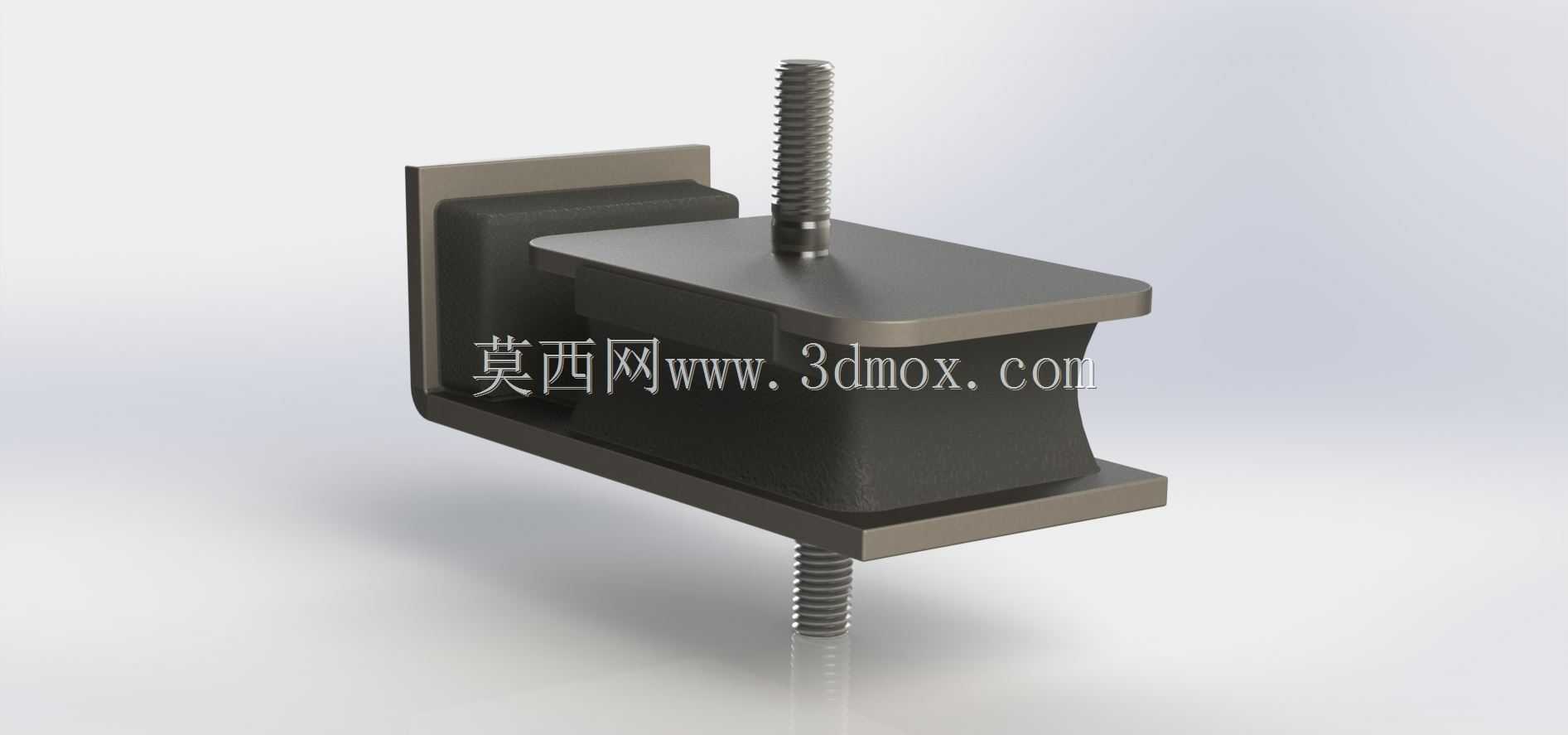

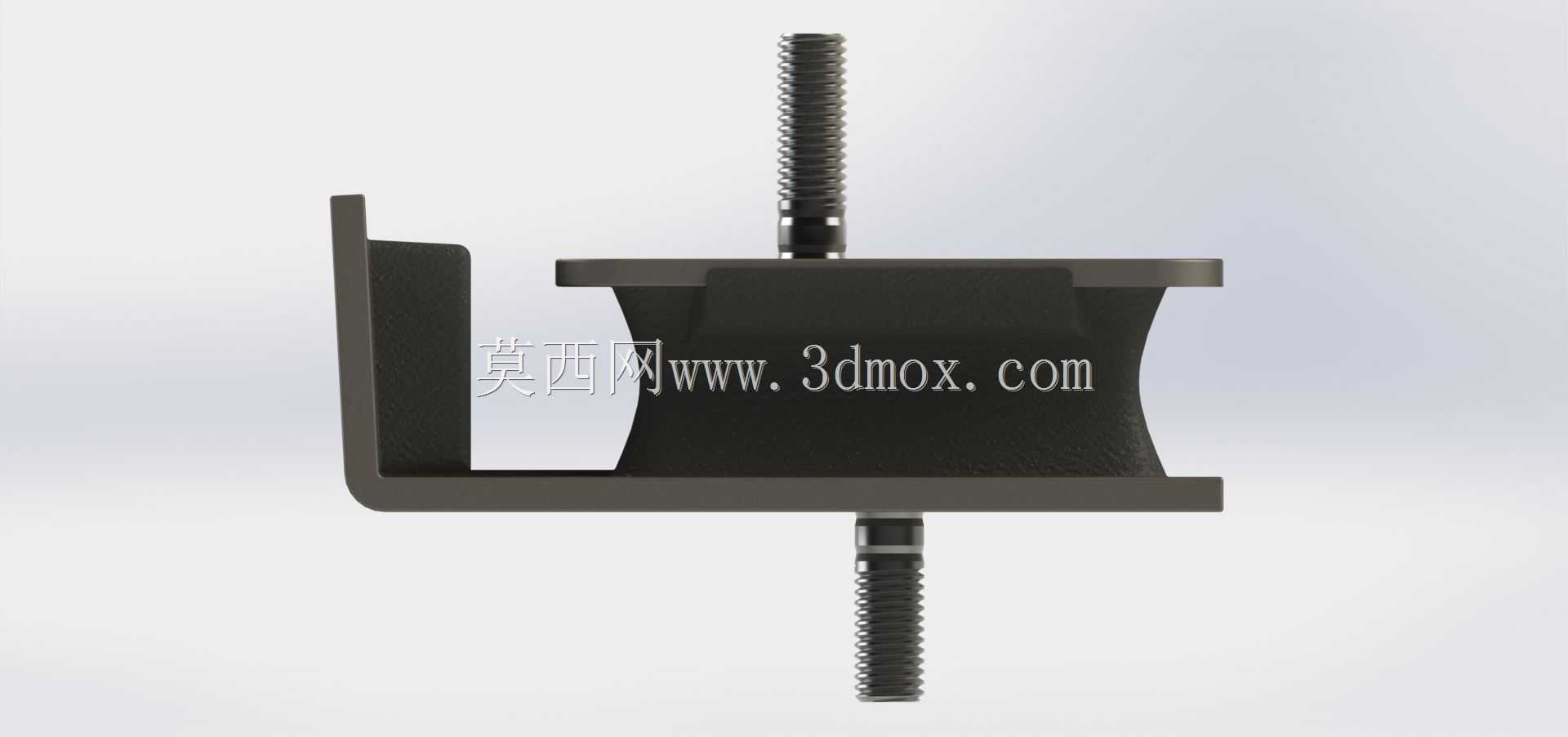

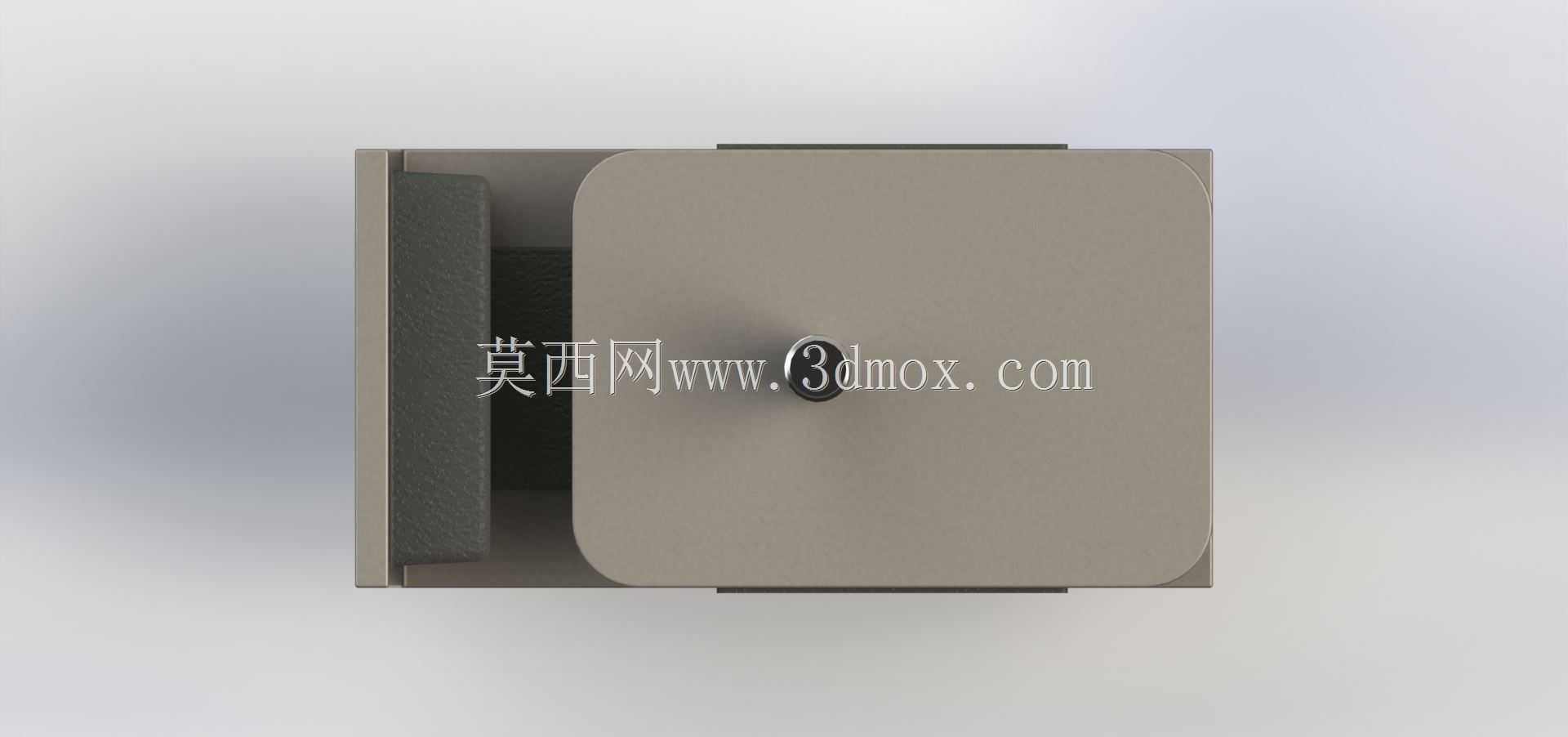

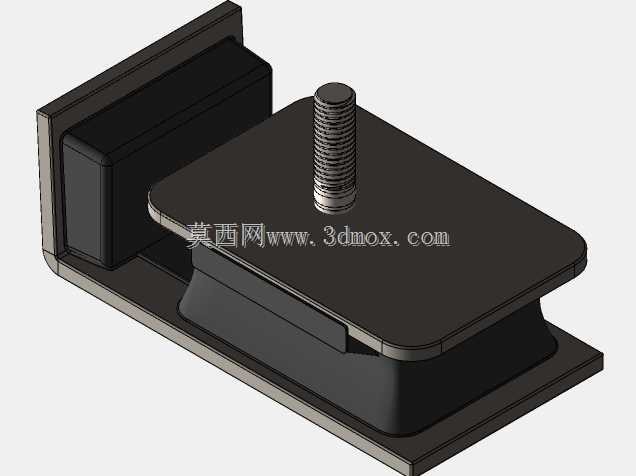

　　在商用车、非道路移动机械以及小型固定式动力机组的动力总成布置中，这类橡胶金属复合支座是承担动力总成承载与隔振功能的核心连接件，区别于全金属刚性支座，这类复合结构的核心价值在于阻断发动机工作时产生的往复惯性力、燃烧冲击力向车架或安装基础的传递路径，避免振动传导引发的周边零部件疲劳失效、驾乘舒适性下降或是精密传感元件信号受干扰的问题。从结构组成来看，该支座采用L型金属安装背板作为与车架侧连接的基准面，背板与上层承载金属板、下层限位金属板之间通过模压硫化的橡胶块实现刚性连接，上下层金属板中心位置各压装一根贯穿橡胶体的双头螺柱，分别用于对接发动机侧安装位与底部辅助限位结构，橡胶块采用变截面的腰鼓式轮廓设计，

　　中部向内收窄的结构能够在保证垂向承载能力的同时，预留出足够的横向、纵向剪切变形空间，适配动力总成在启停、变工况、颠簸路面行驶时产生的多向位移量，避免橡胶体在大变形工况下出现应力集中导致的早期撕裂失效。设计阶段需要重点匹配橡胶材料的邵氏硬度与金属骨架的刚度匹配关系，通常这类动力总成悬置用橡胶的邵氏硬度控制在50-65度区间，硬度过高会导致隔振效率下降，无法有效过滤中高频振动，硬度过低则会出现承载后静变形量过大，导致动力总成安装位置偏移，引发传动系同轴度超差、皮带轮系张紧力异常等连带问题。金属骨架部分采用热轧钢板冲压成型，背板上预留的安装孔位需要与车架端的安装凸台做公差匹配，通常安装孔采用比连接螺栓大1-2mm的间隙设计，

　　抵消车架焊接公差、动力总成加工公差带来的装配应力，螺柱与金属板的连接采用环焊工艺，焊接后需要做渗透探伤检查焊缝缺陷，避免长期受交变载荷作用出现螺柱脱落的故障。从安装边界来看，该类支座的垂向安装空间需要预留出至少15%的橡胶静压缩量空间，避免动力总成落座后橡胶被压死失去隔振作用，横向与纵向需要预留不小于10mm的自由变形间隙，防止大位移工况下橡胶块与周边管线、支架发生运动干涉。实际选型应用中，需要根据发动机的整机重量、重心位置、怠速振动频率来匹配对应刚度的支座，通常四缸柴油机的怠速激励频率在25-30Hz区间，支座的固有频率需要设计在10-15Hz区间，保证足够的频率隔振率，避免出现怠速共振问题。橡胶体与金属结合面在硫化前需要做喷砂、

　　涂粘合剂的预处理工序，保证橡胶与金属的粘接强度满足拉脱力要求，避免长期使用后出现橡胶与金属骨架脱粘的失效模式。上下伸出的双头螺柱长度需要匹配对应侧的安装支架厚度，配备自锁螺母与防松垫片，避免车辆长期运行后螺母松动导致支座连接失效。这类支座除了应用在动力总成与车架的连接位置，也可拓展应用在变速箱、液压泵、空压机等存在持续振动的旋转设备安装位，通过调整橡胶硬度、金属板尺寸、螺柱规格来适配不同的承载需求与隔振要求，相比液压悬置结构，这类纯橡胶金属复合支座结构简单、成本低廉、维护需求低，在中低端商用车、小型工程机械、固定式发电机组领域有着极高的应用普及率，结构设计上没有复杂的运动机构，可靠性主要取决于橡胶材料的耐老化性能、金属骨架的结构强度以及粘接面的工艺质量，建模过程中需要重点还原橡胶块的变截面轮廓、金属板的折弯圆角、螺柱的螺纹细节以及各部件之间的装配位置关系，保证模型能够直接用于装配干涉检查、安装模拟以及后续的有限元刚度分析工作，不需要额外做结构简化处理。
