生产线废品拒收分拣输送装置

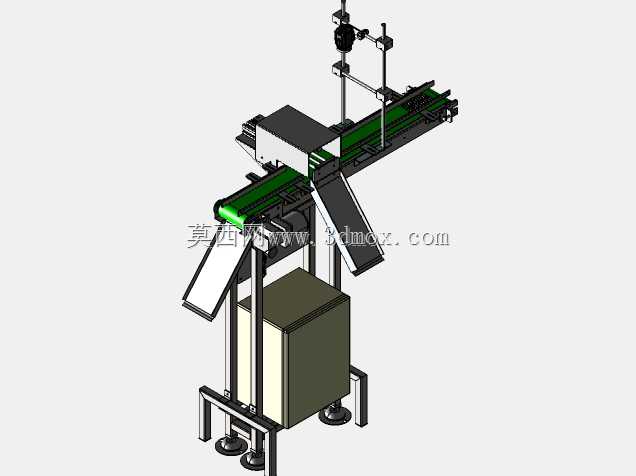

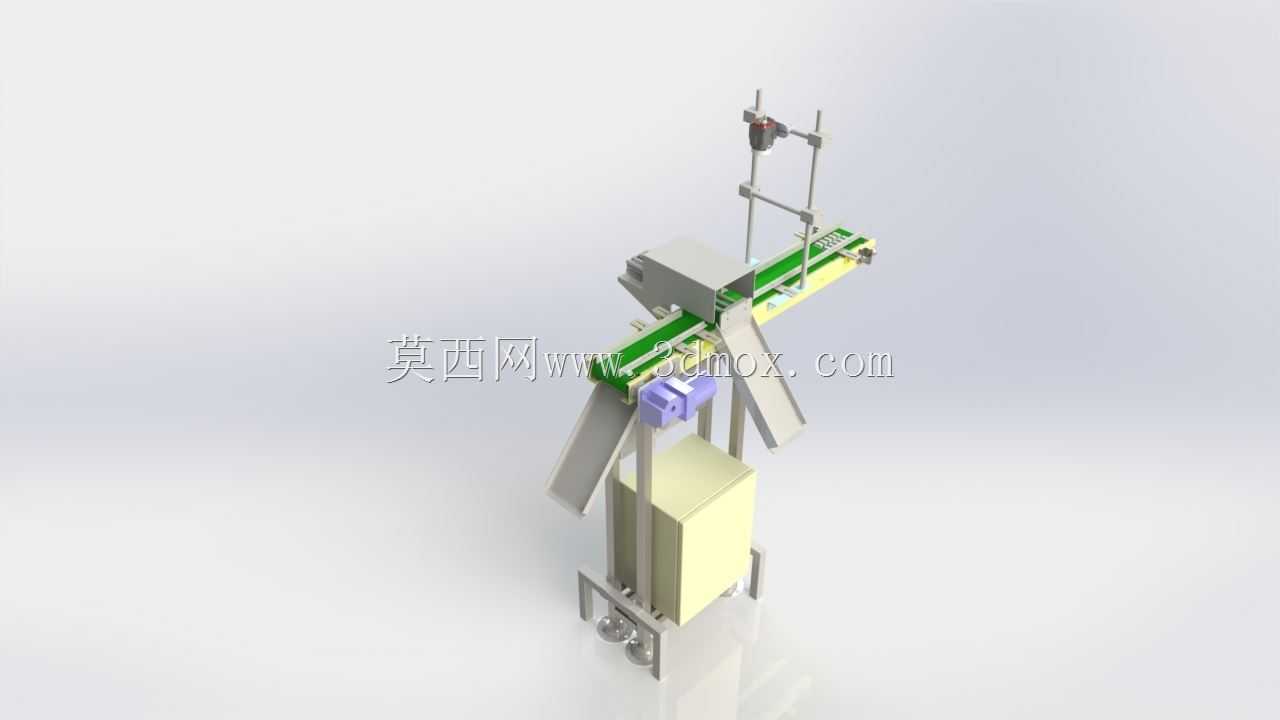

　　这套输送装置主要适配包装、轻工制品等连续生产流水线的末端质检工位，用来承接经检测判定为不合格的废品物料，完成不合格品从主输送线的分流、导送与集中收集动作，避免废品混入合格品批次流入下道工序。从结构布局来看，装置采用窄幅皮带输送作为主体承载结构，皮带宽度适配常规小型盒装、袋装加工件的输送尺寸，整体机架采用方管焊接成型，安装时可直接对接主生产线的废品剔除口，进料端高度与主生产线剔除工位的出料高度齐平，无需额外搭建过高的支撑结构，底部支撑脚预留了膨胀螺栓安装孔位，可直接固定在车间硬化地面上，整体占地宽度不超过0.8米，长度控制在1.2米范围内，不会过度占用产线周边的操作通道空间。

　　装置的进料端上方配套安装了检测支架，可直接固定光电式或电容式检测元件，用来确认废品物料是否顺利从主线落入本输送段，避免出现卡料漏接的情况；皮带输送段的两侧设置了可调式挡边，挡边采用薄钣金折弯成型，可根据输送物料的外形尺寸调整两侧挡边的间距，防止物料在输送过程中从皮带侧边滑落。输送段的末端设置了倾斜式导流滑道，滑道角度设置为45度，表面做了光滑打磨处理，物料从皮带末端输出后可顺着滑道直接滑入下方放置的收集料仓内，料仓采用框架式围板结构，可容纳常规生产班次产生的废品量，操作人员只需在班次间隙清空料仓即可，无需全程值守在装置旁。

　　设计过程中优先考虑了装置的对接兼容性，进料端的连接支架预留了长条形调节孔，可在上下50mm、前后100mm的范围内调整安装位置，适配不同规格主生产线的剔除口位置偏差；驱动部分采用减速电机直接驱动主动辊的结构，传动路径短，后期维护时只需定期检查皮带张紧度即可，张紧机构设置在从动辊两端，通过调节螺栓即可快速调整皮带张紧力，无需拆解整体机架。考虑到车间生产环境可能存在粉尘、少量切削液或包装碎屑，装置的所有钣金件表面都做了喷塑处理，机架焊接处打磨平整后做了防锈处理，可适应多数常规生产车间的环境使用要求。

　　在实际使用场景中，这套装置不需要复杂的控制逻辑，可直接接入主生产线的控制系统，当主线的检测工位发出废品剔除信号后，本装置的输送电机同步启动，将落入皮带的废品输送至末端料仓，当检测元件在设定时间内未检测到物料通过时，电机自动停止运行，减少不必要的空转能耗。装置的整体高度控制在1.5米左右，最高处的检测支架不会遮挡操作人员的巡检视线，侧边预留的维护空间可满足日常检修、皮带更换的操作需求，不需要额外预留大面积的维护区域。针对部分容易卡滞的异形物料，导流滑道的侧边还预留了压缩空气吹气嘴的安装位，可按需接入低压压缩空气，辅助物料顺利滑入料仓，避免在滑道拐角处出现堆积卡料的问题。
