消防系统蜗轮对夹式蝶阀三维设计

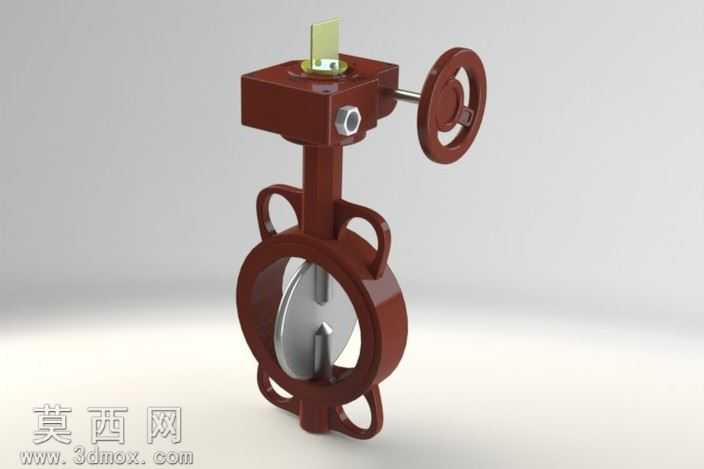

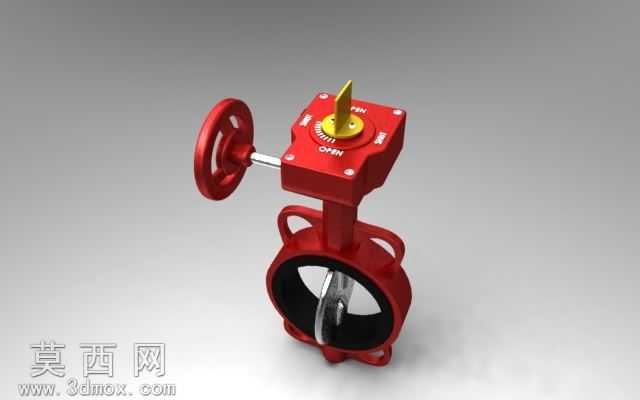

本模型为应用于自动喷水灭火系统的蜗轮传动对夹式蝶阀，整体采用三维参数化建模完成，完整还原了该类蝶阀的全部结构细节。建模过程中首先依据对夹蝶阀的通用尺寸规范，完成阀体主体的轮廓构建，阀体采用对夹式连接结构，上下设置带安装孔的连接耳，适配管路法兰的安装定位需求，阀体流道部分做圆弧过渡处理，减少介质流动阻力。阀板部分采用中线型密封结构设计，建模时精准还原了阀板的流线型轮廓，保证阀板在0-90度回转过程中与阀座密封面的贴合精度，避免启闭过程中的卡滞问题。上部的蜗轮驱动机构是模型的细节重点，建模时完整构建了蜗轮蜗杆传动副、手轮连接轴、阀位指示块、箱体紧固六角螺塞等细节结构，手轮采用轮辐式结构，表面做防滑纹理处理，符合实际操作的人机需求。材质渲染阶段，阀体、驱动箱体、手轮部分采用铸铁哑光红棕漆材质，还原工业消防阀门的典型涂装质感，阀板采用抛光不锈钢金属材质，突出金属密封件的光洁质感，阀位指示块采用黄铜材质做色彩区分，六角螺塞做镀锌亮面金属处理，不同部件的材质区分清晰，渲染效果真实还原实物的视觉特征。结构设计上，该蝶阀采用蜗轮蜗杆减速传动，相比手柄式蝶阀可实现更大的启闭力矩，适合大口径消防供水管路的通断控制，阀杆与阀板采用扁方连接结构，保证扭矩传递的可靠性，整体模型各部件装配关系准确，可直观展示蝶阀的启闭动作原理，可用于消防管路系统的方案展示、阀门结构原理教学、产品选型参考等场景，模型结构完整无冗余特征，各部件可单独拆分编辑，适配后续的工程图导出、装配干涉检查等设计需求。
