小型渔船转运升降承载托架结构设计

　　这套升降承载结构主要面向小型作业渔船的陆域转运环节设计，解决传统渔船从存放场地到运输车辆、临时停靠点之间的转运适配问题。日常渔港运维、小型渔船生产交付、休闲渔船短途调运场景中，小型船体自身无陆行轮组，常规吊装作业受场地空间、吊装设备覆盖范围限制，在狭窄堆场、车间内部、临时装卸点很难高效完成船体转移，这套升降托架直接适配标准木质货运托盘的安装尺寸，可直接配合常规手动液压叉车、电动托盘搬运车完成对接，无需额外定制专用转运载具。

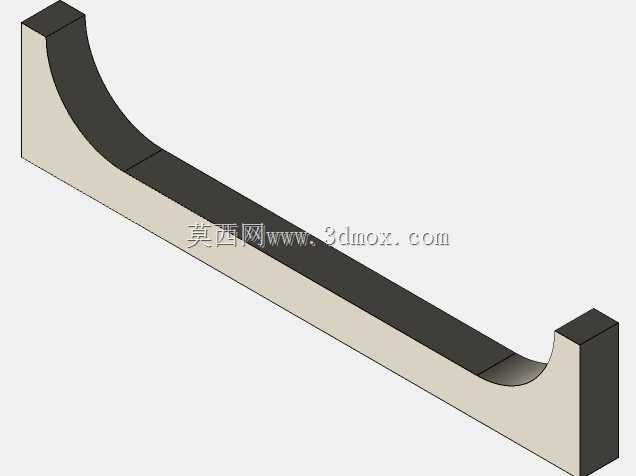

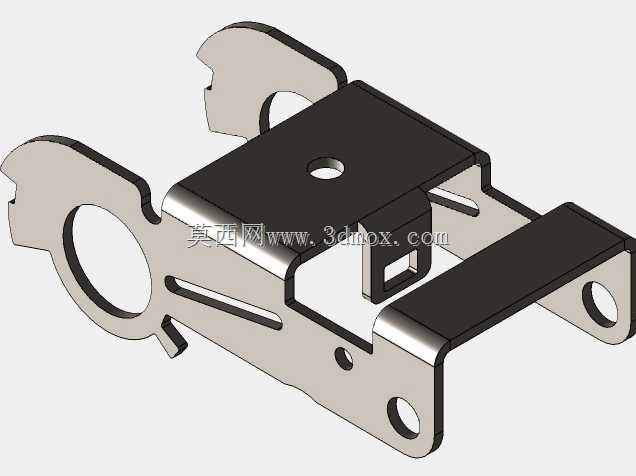

　　从功能实现逻辑上，整套结构采用多点位同步升降支撑设计，四组独立的升降支撑单元分别对应船体两侧的受力点位，支撑端做了贴合小型玻璃钢、HDPE折叠船底弧度的仿形接触面，避免硬接触造成船体外表面划伤、局部应力集中变形。升降单元采用剪式支撑加直线导向的结构形式，导向副采用耐磨自润滑衬套配合冷拔光轴，无外露液压管线，避免渔港高盐高湿环境下管线腐蚀、接头渗漏的问题，升降行程覆盖从托盘承载面到常规货运车辆货台高度的差值范围，最低位时支撑顶面与托盘上表面预留足够的叉车叉齿进入空间，最高位时可直接对齐4.2米厢式货车、轻型栏板货车的货台高度，无需额外坡道辅助就能完成船体的平移装卸。

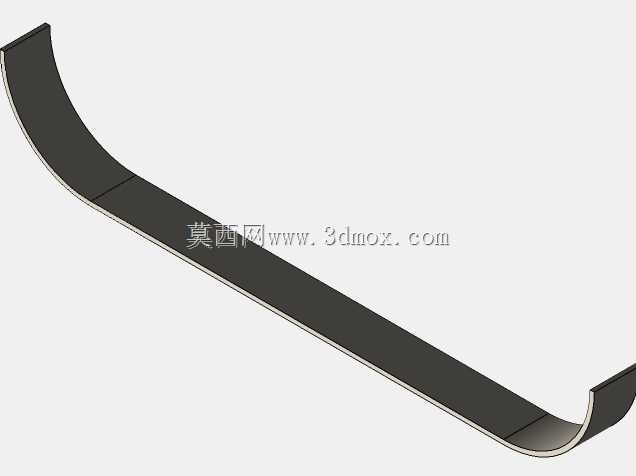

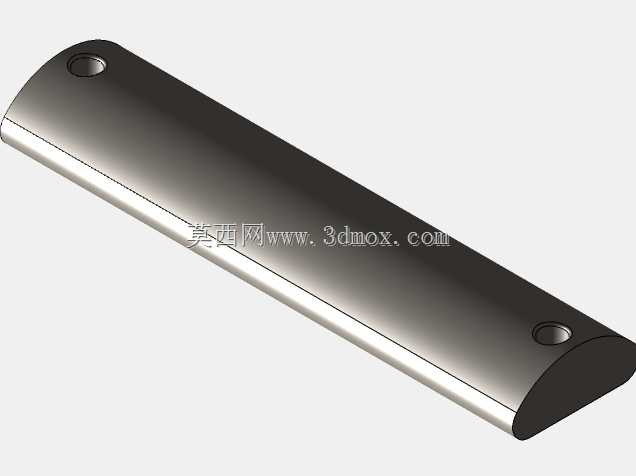

　　设计阶段首先做了船体载荷的分布核算，针对3-6米长度的小型作业渔船，满载整备质量下的重量分布集中在船身中后段，因此四组支撑单元的载荷分配做了差异化匹配，靠近船艉的两组支撑额定承载能力高于船艏两组，同时支撑单元与托盘的连接采用可调节长圆孔设计，可根据不同船型的长度、底部宽度调整支撑点位的横向、纵向位置，适配不同线型的小型渔船，无需更换整套托架就能覆盖多数民用小型渔船的承载需求。支撑单元的接触面上覆盖8mm厚度的丁腈橡胶缓冲垫，橡胶垫表面做防滑网格纹路，既可以避免金属支撑件直接接触船体造成涂层磨损，也能在转运过程中限制船体的横向、纵向窜动，即使在厂区不平整路面转运时，也不会出现船体移位滑落的风险。

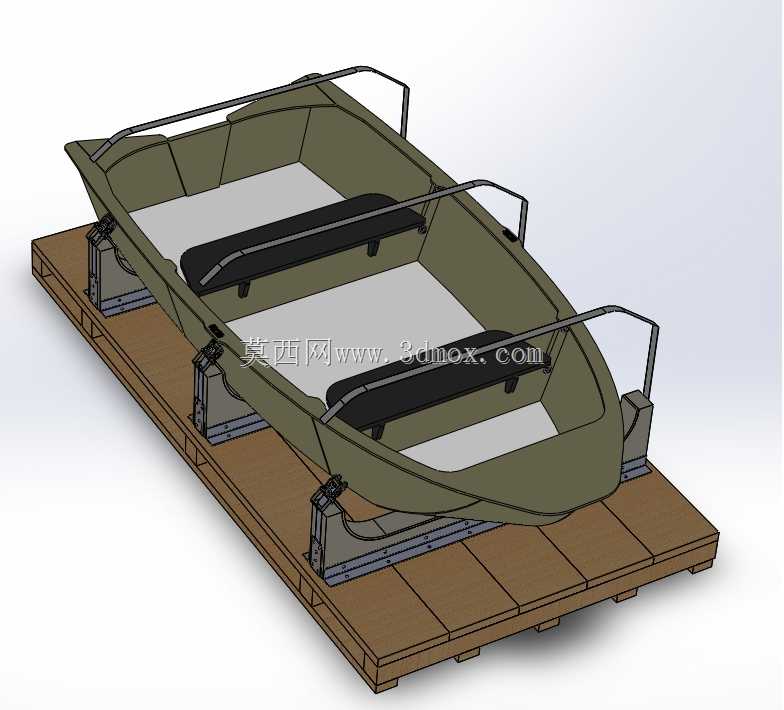

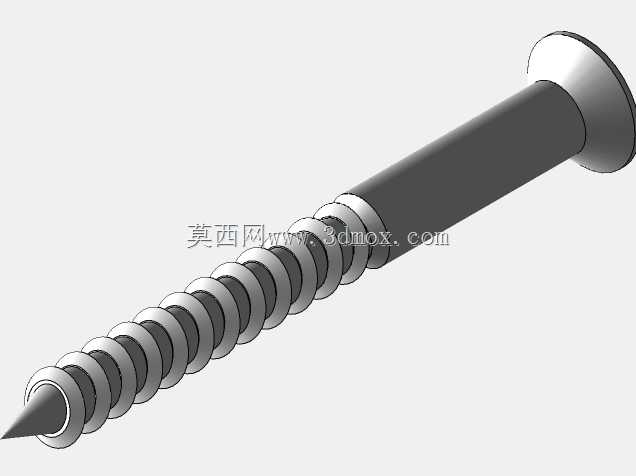

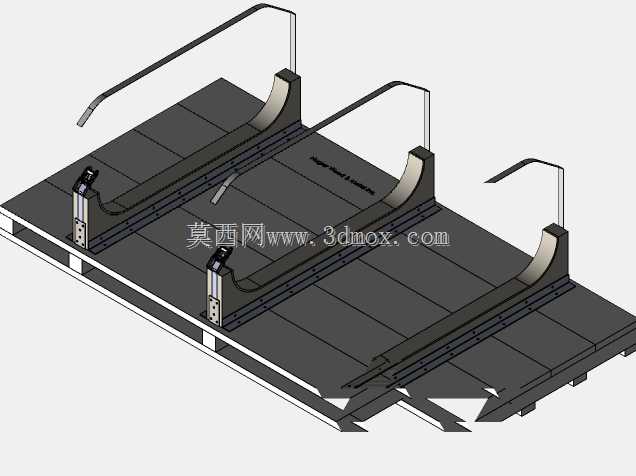

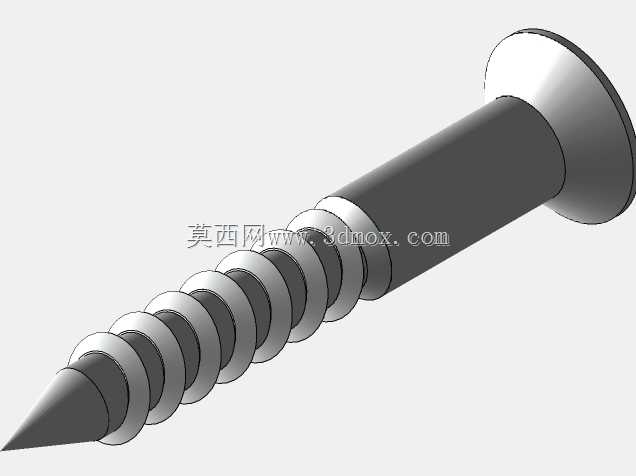

　　安装边界上，整套托架完全适配国标1200*1000mm规格的四面进叉木质托盘，支撑单元的底座通过螺栓直接固定在托盘的承载木方上，不需要对托盘做切割、焊接等破坏性改造，拆除螺栓后托盘可正常用于其他货物转运，复用性较强。整体结构的外轮廓尺寸完全控制在托盘的外边界范围内，不会超出托盘边缘造成仓储堆垛、叉车转运时的干涉，最低位时整体高度不超过350mm，满足标准货架底层、货运车辆下层货位的高度限制，最高位升降行程为420mm，可覆盖从地面到1100mm高度范围内的货台对接需求。

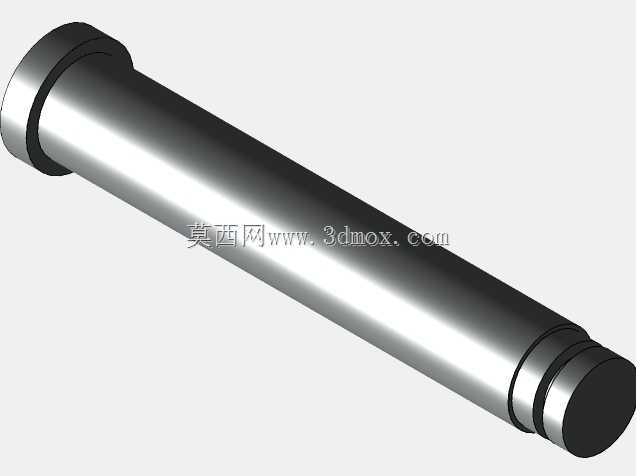

　　实际使用时，先将托架调整到最低位置，通过叉车将托盘连同托架移动到船体正下方，操作升降单元同步抬升，直到支撑面完全贴合船底受力点位并将船体抬离地面10-15mm，确认所有支撑点接触受力均匀后，即可通过叉车转运整个托盘连同船体到指定位置，需要装车时直接将升降台抬升到与货台齐平的高度，通过辅助滑板就能将船体平稳平移到货车货台上，整个过程仅需1-2名操作人员即可完成，相比传统吊装作业效率提升60%以上，同时避免了吊装作业中吊绳捆绑不当造成的船体变形、漆面损伤问题。结构上所有金属构件均采用热镀锌表面处理，适配渔港、水边作业的高腐蚀环境，转动销轴采用304不锈钢材质，长期户外存放也不会出现锈死无法升降的问题，日常维护仅需定期给导向轴涂抹少量润滑脂即可，无复杂的维护保养需求。
