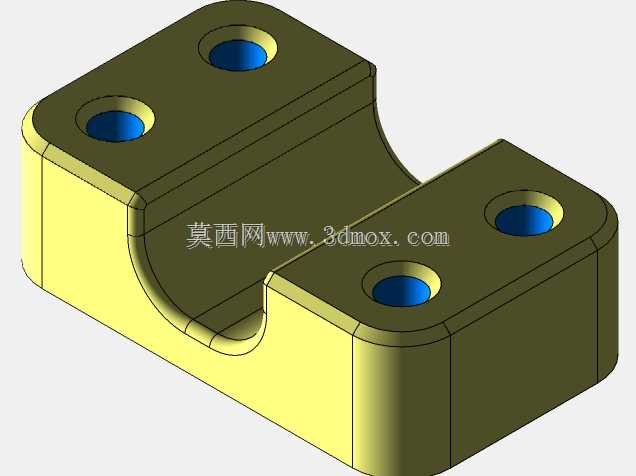

U型带安装孔管道夹持固定座结构

　　在流体输送管路布设、小型气动液压系统排布、设备内部管线固定场景中，这类U型夹持固定座是管路定位环节的常用基础零件，主要承担管道径向限位、抵消管路运行振动、避免管路与安装基面直接摩擦的作用，常见于小型自动化设备气路排布、实验台流体管路固定、小型液压站油管定位等场景。从结构设计逻辑来看，零件采用上下分体式的对称安装翼结构，两侧翼板各设置两个同轴沉头安装孔，四个安装孔的孔位公差按照IT7级精度控制，沉头深度适配常规内六角圆柱头螺钉的头部尺寸，安装时螺钉穿过沉孔直接锁附在安装基面，无需额外配置螺母，能有效压缩安装所需的操作空间，适合设备内部紧凑空间的管路固定作业。中间的U型内凹弧面是核心夹持工作面，弧面的曲率半径与适配管道的外径保持一致，

　　弧面边缘做了R1.5的圆角过渡，一方面避免安装时锐边划伤管道外壁的防护层，另一方面能让弧面与管道外壁形成更大的接触面积，相比点接触式的管夹，能大幅降低管道局部受压变形的风险，尤其适合薄壁铜管、尼龙气管这类刚性较弱的管路固定。零件的整体外形边界规整，无外凸的异形结构，安装基面为完整平面，与安装面贴合时能保证0.05mm以内的平面度间隙，避免锁附时零件出现翘曲导致夹持力不均。两侧翼板的厚度经过受力校核，在M4螺钉锁附扭矩达到1.2N·m时，翼板不会出现塑性变形，中间U型连接段的壁厚与翼板保持一致，能承受管路运行时产生的径向冲击力，当管路内流体压力波动带来管路小幅窜动时，连接段不会出现应力断裂的情况。

　　设计时特意将四个安装孔的中心距设置为标准模数尺寸，可适配市面上常规的安装板孔位，无需对安装基面做额外的非标打孔作业，降低现场安装的加工成本。U型槽的开口深度经过优化，既能保证管道放入后有足够的包覆角度，又不会因为槽深过大导致零件整体高度过高，占用过多的设备内部竖向空间。零件的棱边全部做了倒钝处理，没有尖锐的加工毛刺，安装作业时不会划伤操作人员，也不会刮破相邻的线缆或其他管路。在实际选型使用时，可根据待固定管道的外径匹配对应弧面尺寸的型号，安装时可在弧面与管道之间加装薄橡胶垫，进一步提升夹持摩擦力，同时隔绝管路振动向安装基面传递，降低设备运行的整体噪音。这类固定座相比传统的环形管夹，安装时不需要将管道从端部穿入，

　　可直接从管道径向卡入后锁附螺钉，对于已经布设完成的管路改造、维修更换场景，作业效率能提升60%以上，尤其适合设备后期维护时的管路加固作业。零件的材质适配性较强，建模时的壁厚均匀，最小壁厚不小于3mm，既适合采用45号钢铣削加工做表面发黑处理，用于工业设备的重载管路固定，也适合采用铝合金6061材质加工做阳极氧化，用于有轻量化需求的设备，还可以采用POM材质注塑成型，用于有绝缘、防腐蚀需求的化工流体管路固定场景。建模过程中对安装孔的沉头同轴度、U型弧面的轮廓度、安装基面的平面度都做了公差标注，可直接导出工程图用于生产加工，不需要二次做结构修正。
