带侧开检修门的壁挂式电气控制箱体

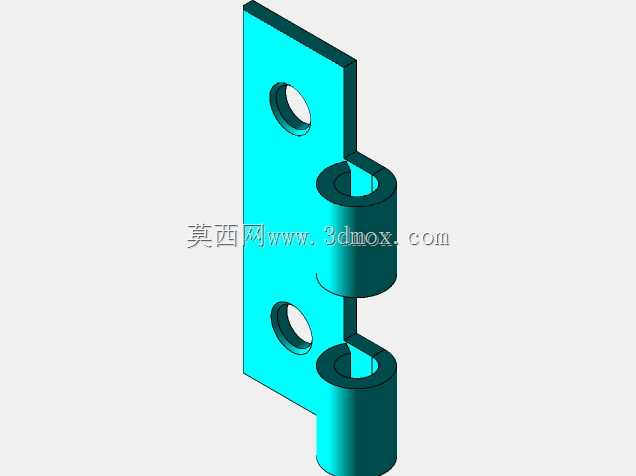

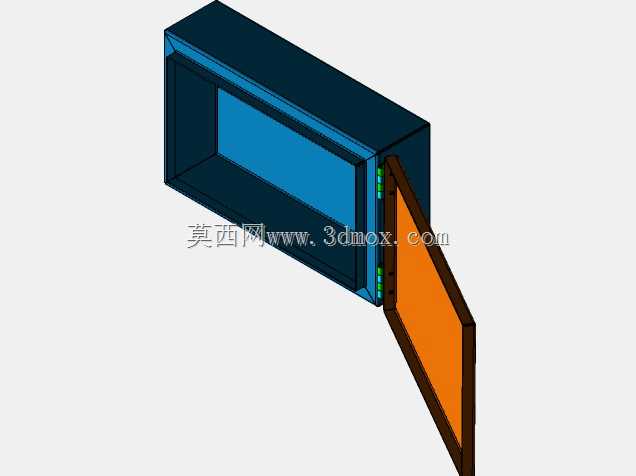

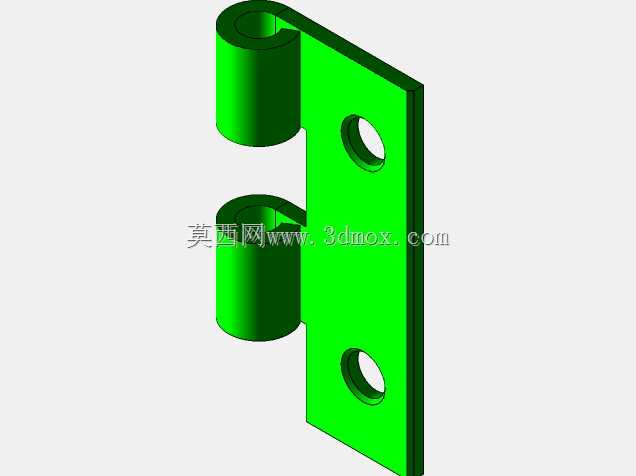

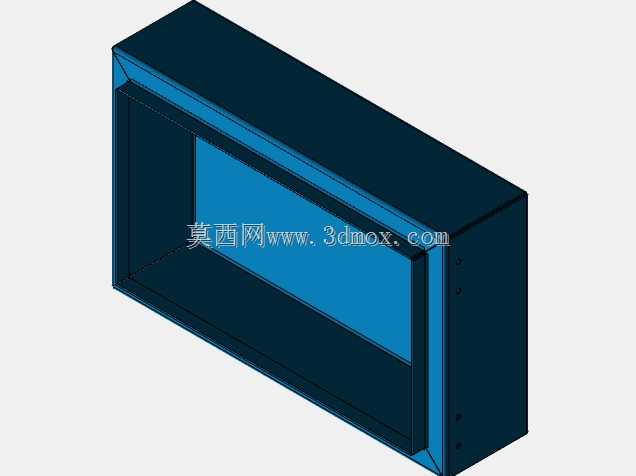

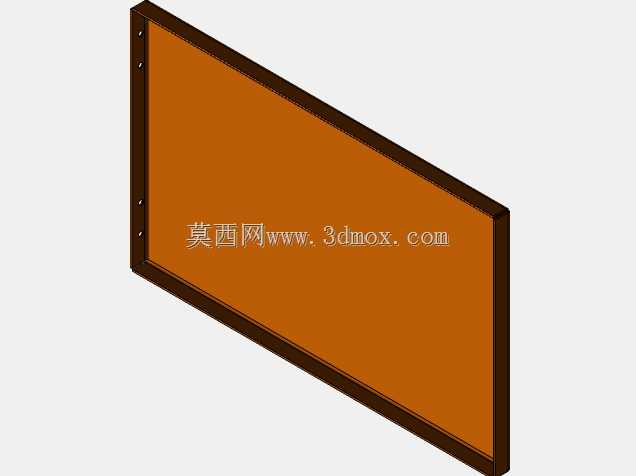

　　这款电控箱体的设计，最初是针对车间小型分布式控制节点的安装需求做的适配，很多生产线上的传感器信号中转、小型执行机构的配电控制，不需要占用整面柜墙的空间，反而需要贴近工位安装，减少布线长度带来的信号衰减与线材成本，所以在做结构规划的时候，首先把安装场景锚定在墙面壁挂、设备侧装这两个核心工况上。从结构细节来看，箱体采用单开门侧开结构，门体与主壳体之间做了内嵌式的合页让位，不会出现门体开合时与墙面安装面剐蹭的问题，门体内侧预留了密封胶条的安装槽位，常规车间环境下可以阻挡粉尘、飞溅的切削液进入箱体内部，保护内部安装的接线端子、小型继电器或者信号转换模块。主壳体的内腔做了分层安装位的预留，背部有整块的安装背板，

　　用来固定DIN导轨或者直接锁装电气元件，侧边预留了进出线的敲落孔位，施工的时候可以根据实际走线方向选择开孔位置，不用额外切割壳体，减少现场施工的工作量。设计的时候特意把箱体的深度做了压缩，因为很多设备旁的安装空间有限，过深的箱体不仅会突出墙面过多影响通道通行，还会在操作人员走动的时候产生磕碰风险，同时控制了整体的重量，单人就可以完成壁挂安装的定位与固定，不需要额外的吊装辅助。门体上预留了显示窗口的安装位，可以直接嵌入小型的状态显示屏或者指示灯面板，不用在现场二次开孔加工，窗口的边缘做了凸边处理，即使有液体溅到门体上，也会顺着凸边流下，不会顺着窗口缝隙渗入箱体内部。在安装边界的考量上，背部的安装挂孔做了长圆孔设计，

　　现场打膨胀螺丝的时候允许一定的安装误差，不需要精准到毫米级的定位就能顺利挂装，挂装之后还可以微调箱体的水平位置，降低现场安装的难度。箱体的边角都做了折弯圆角处理，没有尖锐的钣金切边，避免安装和后期检修的时候划伤操作人员，门体的开合角度可以达到120度以上，检修的时候不需要完全拆下门体，就能接触到内部所有的安装空间，接线和元件更换的操作空间足够，不会因为门体遮挡影响操作。考虑到车间内可能存在的电磁干扰问题，壳体采用整体钣金折弯成型，各个拼接边都做了连续的导电连接处理，后期做接地之后可以起到良好的电磁屏蔽效果，保证内部安装的信号类元件不会受到车间内变频器、焊机等设备的电磁干扰，稳定传输传感器采集的信号。在结构强度的设计上，

　　壳体的板材厚度选择兼顾了刚性与重量，不会因为壁挂时间长出现壳体变形，也不会因为板材过厚导致整体重量过大增加墙面的负载，门体的锁位预留了常规小型箱锁的安装位置，可以根据使用场景选择通用锁或者专用锁具，避免无关人员随意打开箱体触碰内部接线引发安全问题。这类小型电控箱实际应用中，除了车间生产线的分布式控制节点，也可以用在小型设备的配套电控外壳、实验室测试工位的配电转接、仓储区域的照明控制节点等场景，结构设计上没有冗余的复杂结构，加工难度低，常规钣金工艺就可以完成折弯、焊接、喷涂的全流程加工，不需要特殊的定制模具，批量生产的成本可控，同时预留的扩展空间足够，使用者可以根据实际需求在内部加装不同的电气元件，不用对箱体结构做二次改造。
