嵌入式壁挂安装钣金电气防护箱体结构

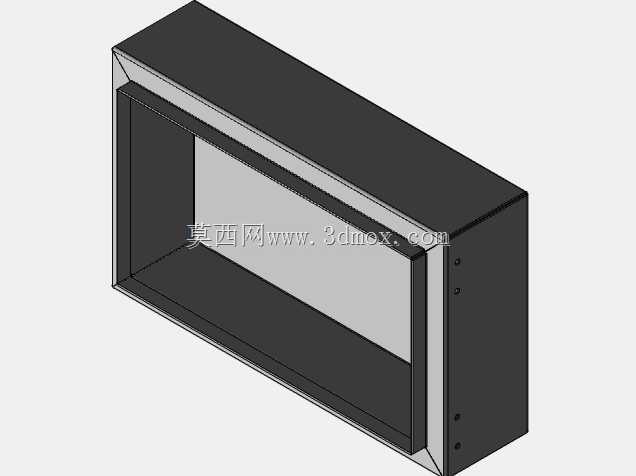

　　这款钣金电箱的结构设计，首先围绕工业现场的电控元件安装防护需求展开，日常应用场景覆盖小型传感设备配套、单机设备局部电控单元承载、工位旁弱电信号转接防护等场景，区别于大型落地式配电柜，这款箱体更偏向紧凑型嵌入式安装的使用需求，适配设备侧壁、操作面板内嵌、墙面壁挂等多种安装位置。从结构设计思路来看，整体采用弯折成型的钣金壳体结构，主体为长方体开放式框体搭配侧封板的组合形式，框体边缘做了折边强化处理，既可以提升薄钣金壳体的整体刚性，避免运输、安装过程中出现边角变形，同时折边结构也能作为箱门或者内嵌面板的安装贴合面，保证装配后的缝隙均匀，减少灰尘、水汽从拼接缝隙进入箱体内部的概率。侧封板上预留的等距安装孔位，

　　一方面用于侧封板与主体框体的螺丝锁附固定，另一方面也可作为箱体内部安装导轨、端子排固定条的连接点位，无需在箱体内部额外焊接固定凸台，减少钣金加工的焊接工序，降低加工变形的风险。从安装边界来看，这款箱体的进深尺寸适配常规墙面预埋或者设备侧壁内嵌的安装空间，正面开口尺寸匹配常规的小型操作面板、观察窗的安装规格，安装时可通过箱体侧边的固定孔直接锁附在安装基面，也可通过折边结构卡在安装开孔的外侧，实现嵌入式齐平安装，外露部分无突出棱角，避免现场操作人员磕碰受伤。功能特性上，箱体内部的空腔预留了充足的走线空间，可容纳小型接线端子、信号转换模块、传感信号处理板卡等元件，壳体的钣金材质具备基础的电磁屏蔽能力，

　　可减少外部电磁信号对内部传感元件的信号干扰，同时金属壳体也能为内部元件提供基础的物理防护，避免现场作业过程中工具碰撞、杂物飞溅损坏内部电控元件。设计过程中充分考虑了钣金加工的工艺性，所有弯折位置均预留了合理的折弯半径，避免弯折处出现应力集中导致的板材开裂，拼接位置的公差配合经过优化，普通钣金加工厂无需高精度加工设备即可完成成型、拼接、锁附的全流程加工，后期如果需要调整箱体尺寸，也可通过调整板材下料尺寸快速改型，适配不同的元件安装空间需求。实际使用中，这类小型电箱常配套传感检测设备使用，安装在传感器布设点位附近，就近完成信号转接、线路整理的作用，相比将所有线路统一接入主控柜，就近安装的小型箱体可以大幅缩短传感信号的传输线路长度，

　　减少信号衰减，同时也方便后期现场维护时快速定位对应点位的线路，无需在主控柜的大量线束中逐一排查。箱体的开放式正面结构，可根据使用需求搭配透明亚克力观察窗、金属盖板或者带操作按钮的面板，无需改动主体结构即可适配不同的使用场景，比如仅做线路转接时可搭配密封金属盖板提升防护等级，需要观察内部模块状态时可更换透明观察窗，需要现场操作调整参数时可安装带按钮、显示屏的定制面板，主体结构的通用性较强，可覆盖多类小型电控防护的使用需求。
