传感器配套双铰接安装固定支座结构

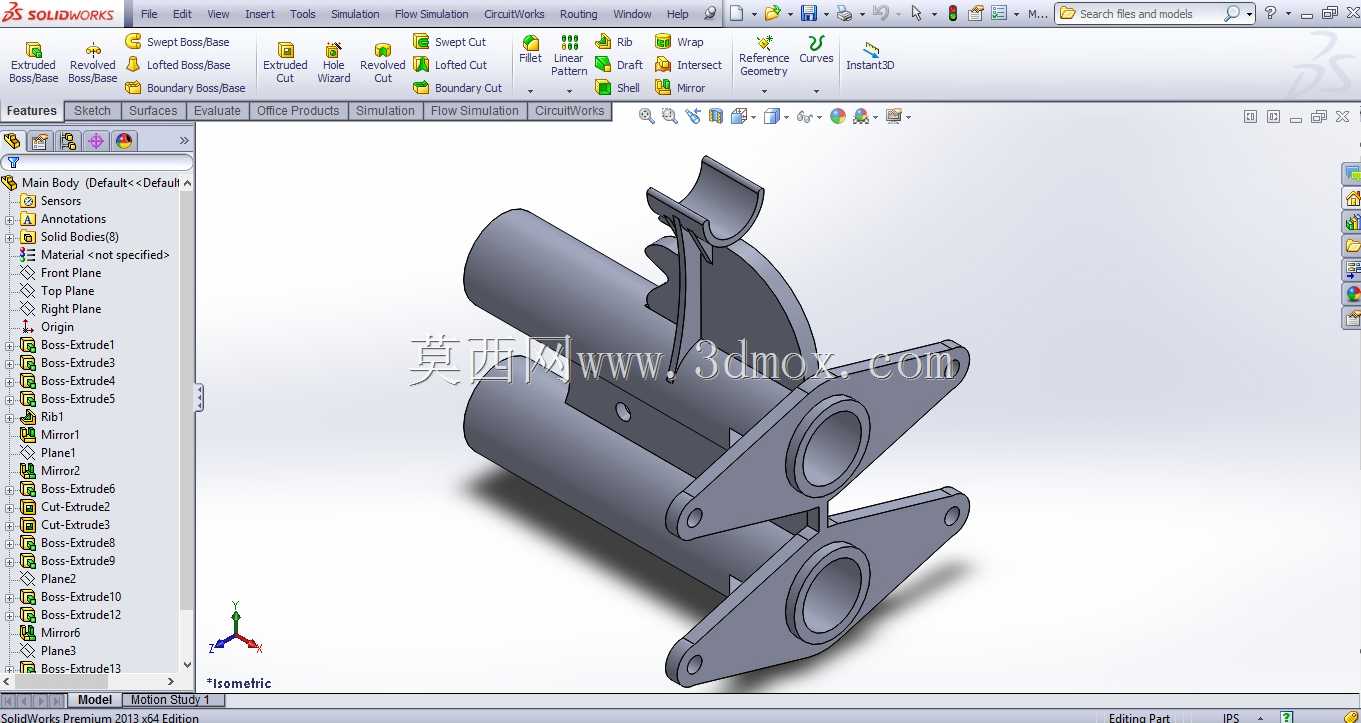

　　在工业传感检测场景中，这类带双铰接耳的管状支座是接触式、位移类传感器安装环节的核心承载构件，常见于生产线位移反馈、工装夹具位置检测、工程机械行程限位这类需要小角度自适应调整的安装工况里，区别于刚性固定的安装座，它的铰接结构能抵消安装面的平面度误差、设备运行带来的微幅振动偏移，避免传感器测杆出现别劲、卡滞，保证检测数据的稳定性。从结构功能上看，主体的管状腔体是用来穿装传感器主体或者配套的传动杆，管壁上预留的小孔是锁紧定位孔，用来穿入紧定螺钉固定内部穿装的部件，防止运行中出现轴向窜动；下方对称布置的两组带孔铰接耳板，是整个构件的安装连接端，耳板上的同轴通孔用来穿装铰接销轴，实现支座与安装基座的铰接连接，两组耳板上下错开布置，

　　既提升了连接的抗扭刚度，也给安装销轴的末端留出了防松件的装配空间，避免螺母、开口销这类防松零件和其他部件产生运动干涉。设计这类构件的时候，首先要匹配所适配传感器的外径尺寸，管状腔体的内径要比传感器外壳外径大0.1-0.2mm，既保证传感器能顺利穿入，又不会因为间隙过大导致传感器装夹后出现晃动；铰接耳板的孔位同轴度要控制在0.05mm以内，不然穿装销轴的时候会出现卡滞，长期运行还会因为单侧受力导致耳板磨损过快，耳板的厚度要根据实际承载的载荷计算，常规工业场景下8-10mm的厚度就能满足大部分中低压检测场景的强度需求，要是用在工程机械这类振动大的场景，还要适当加厚耳板，同时在耳板和主管的连接位置做圆角过渡，减少应力集中，

　　避免长期受交变载荷出现焊缝开裂或者本体断裂的问题。安装边界上，这类支座的整体长度要根据传感器的行程来确定，要保证传感器在全行程运动的时候，尾部不会和支座端面产生碰撞，铰接点的位置要选在传感器受力轴线的附近，尽量减少偏载力矩；安装的时候，铰接销轴要加装润滑衬套，减少转动过程中的磨损，衬套一般选用铜基或者自润滑尼龙材质，不用频繁加注润滑脂就能满足长期运行的需求，耳板外侧的销轴要加装轴用挡圈或者开口销，防止设备运行过程中销轴脱出导致传感器掉落损坏。实际应用里，这类支座经常用在自动化生产线的工件到位检测、液压油缸的行程反馈、起重设备的限位保护这些位置，因为铰接结构能自适应安装基座的小幅角度偏差，就算安装的时候基座面有1-3度的倾斜，

　　支座也能通过铰接转动自动调整到和传感器测杆同轴的位置，不会像刚性支座那样因为安装偏差导致测杆受侧向力，大幅延长传感器的使用寿命。另外，构件上方带弧形卡槽的卡扣结构，是用来固定传感器的引出线缆或者配套的气动管路，避免线缆随着设备振动来回晃动被磨破，弧形卡槽的尺寸要匹配常用的线缆外径，一般设计成开口式的结构，装配的时候直接把线缆按进去就行，不用额外做捆扎，提升装配效率。整个构件的壁厚设计要兼顾强度和轻量化，主管部分的壁厚一般选3-4mm，既能满足承载需求，也不会让整个构件过于笨重，耳板和主管的连接采用一体化建模的方式，避免拼接结构带来的装配误差，要是做量产件的话，这个结构可以采用熔模铸造或者型材焊接后加工的方式生产，铰接孔的位置要做铰孔处理，保证孔的尺寸精度和表面粗糙度，让销轴转动的时候更顺畅。
