方形法兰连接式流体控制阀体结构

　　这款阀体是管路流体控制系统中的核心承压壳体构件，主要应用在工业流体输送、过程控制、液压气动回路等场景中，作为阀芯、阀杆、密封组件的安装承载基体，承担介质通断、流量调节过程中的压力承载、介质密封、部件定位功能。从实际工程应用来看，这类带方形安装法兰的阀体，常适配中小通径的截断类、调节类阀门，在化工介质输送管路、车间压缩空气回路、小型液压站控制管路、水处理支管线路中都有广泛使用，相比圆形法兰结构，方形法兰的安装孔位布局更紧凑，在安装空间受限的设备内部管路布局中，能减少相邻管路的安装干涉，适配密集布管的设计需求。

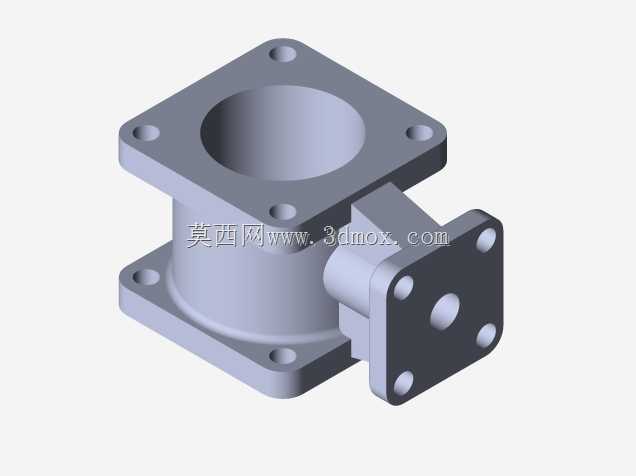

　　从结构设计逻辑来看，整个阀体采用一体化铸造成型后再做机加工的工艺路线，主体为中空的筒形承压腔，是介质流通的核心通道，内腔的加工精度直接决定了阀芯装配后的密封性能，设计时内腔需预留足够的加工余量，保证装配阀芯的部位圆度、同轴度符合密封配合要求，避免出现介质内泄的问题。阀体两端的方形法兰是管路连接的核心接口，每个法兰面加工有四个均匀分布的螺栓安装孔，法兰面需做铣削加工保证平面度，装配时配合密封垫片，通过螺栓锁紧即可实现与相邻管路、设备接口的刚性密封连接，这种四孔方形法兰的连接方式，安装时对位便捷，螺栓锁紧受力均匀，在中低压工况下的密封可靠性表现稳定。阀体顶部的方形凸台是阀杆驱动组件的安装基座，凸台上同样设置四个安装孔，用于固定阀盖、执行器或者手动操作组件，凸台中心预留阀杆穿装的通孔，设计时需保证该通孔与主腔体的同轴度，避免阀杆运动时出现卡滞、偏磨的问题，影响阀门的操作寿命。

　　在安装边界的设计考量上，这类阀体的外部轮廓做了多处圆角过渡处理，一方面是减少铸造过程中的应力集中，降低铸件出现冷隔、裂纹的缺陷概率，另一方面也能避免安装时尖锐棱角对操作人员、相邻管线造成划伤。阀体底部的支撑凸缘设计，可在阀门装配到管路前提供稳定的放置支撑，也可作为额外的固定点位，在振动较大的工况场景下，可通过支架将该凸缘与安装基础固定，减少管路振动对阀体连接部位的疲劳损伤。从结构强度设计角度，阀体的壁厚根据公称压力等级做了匹配计算，承压腔的壁厚满足对应压力等级下的强度要求，法兰部位的厚度做了局部加强，避免螺栓锁紧时法兰出现变形导致密封失效。

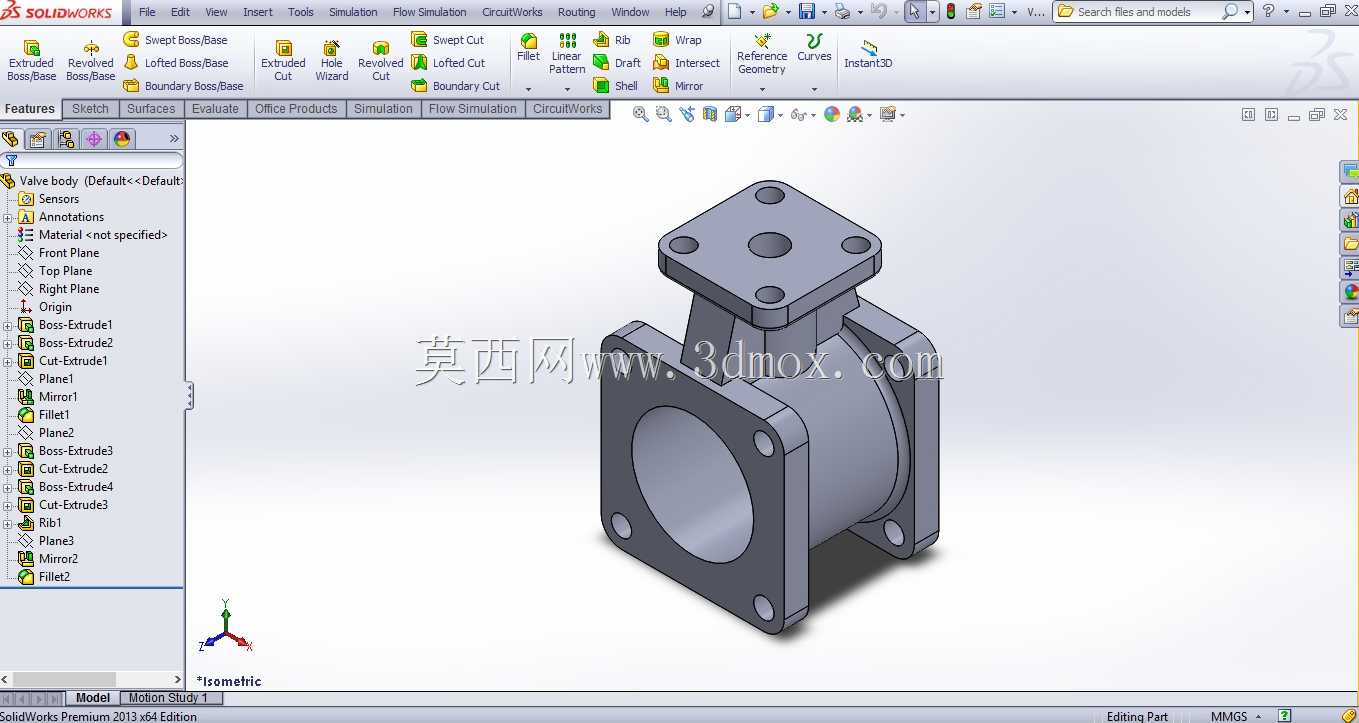

　　实际选型应用中，这类阀体可适配不同的阀芯结构，更换内部组件即可实现截断、节流、止回等不同的控制功能，通用化程度较高。建模过程中，所有安装孔位的位置度、法兰面的平面度、内腔的同轴度都做了参数化约束，方便后续根据不同的通径、压力等级需求做参数调整，快速衍生出不同规格的同系列阀体模型，减少重复建模的工作量。模型的细节处理上，所有的棱边都做了符合工程实际的倒角、圆角处理，没有出现建模过程中常见的尖锐直角、零厚度几何体等问题，可直接用于后续的工程出图、装配仿真、3D打印样件验证等工作环节。在装配适配性上，该阀体的外部安装尺寸经过校核，可匹配标准规格的密封垫片、连接螺栓、配套阀盖组件，不会出现装配干涉的问题，能直接导入到整体管路装配体中完成布局设计，帮助结构设计人员快速完成管路系统的方案搭建，校核阀门安装所需的操作空间、检修空间是否满足现场布局要求。
