平板式太阳能集热器结构设计方案

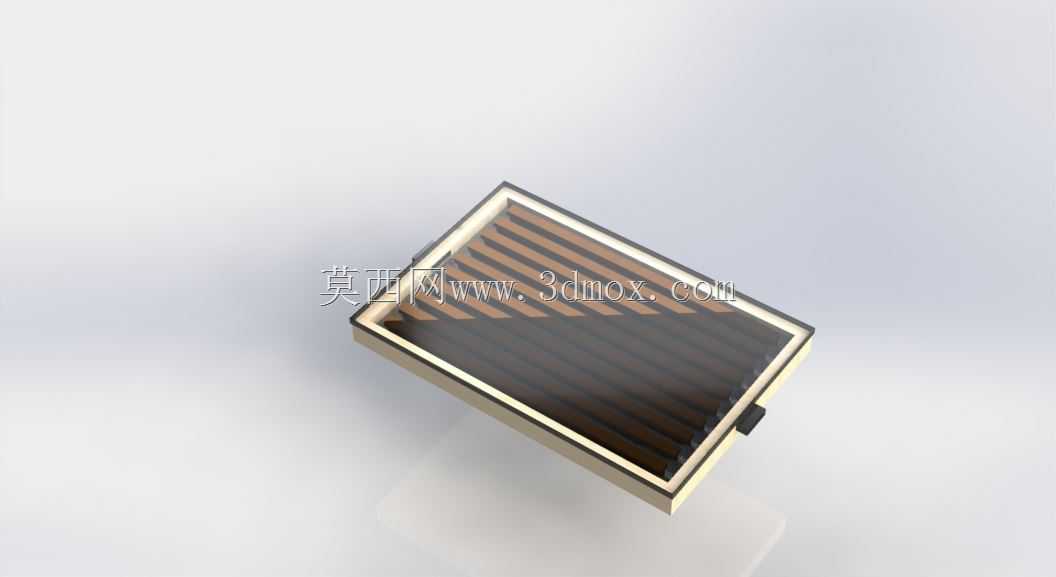

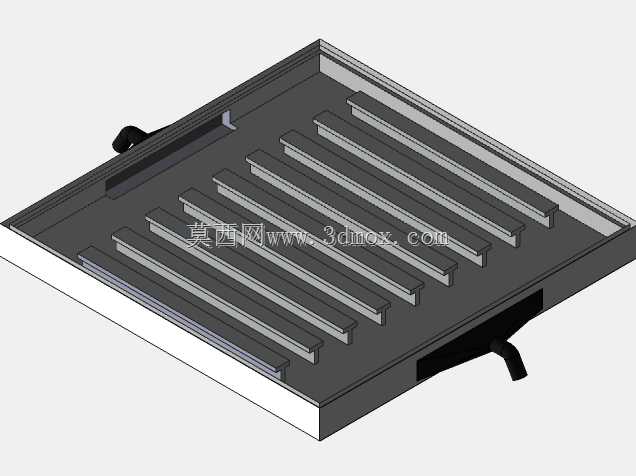

　　在民用住宅热水供应、商用建筑采暖补热、工农业低温烘干场景的光热利用系统里，平板式太阳能集热器是当前应用占比最高的光热转换终端部件，和真空管式集热器相比，它的结构抗风载能力更强、平面安装适配性更好，更适合与建筑屋面、外立面做一体化集成施工。这款集热器的核心功能是完成太阳辐射能到工质热能的转换，内部的吸热板芯采用条缝式流道排布，流道与吸热翼片采用激光焊接工艺贴合，避免接触热阻损耗，吸热涂层覆盖在翼片迎光面，太阳辐射吸收比控制在0.92以上，红外发射比低于0.1，保证光热转换效率的同时降低自身辐射散热损失。从结构设计思路来看，整体采用模块化矩形壳体结构，边框采用铝合金挤压型材拼接，型材截面自带密封胶条嵌槽与玻璃压装台阶，

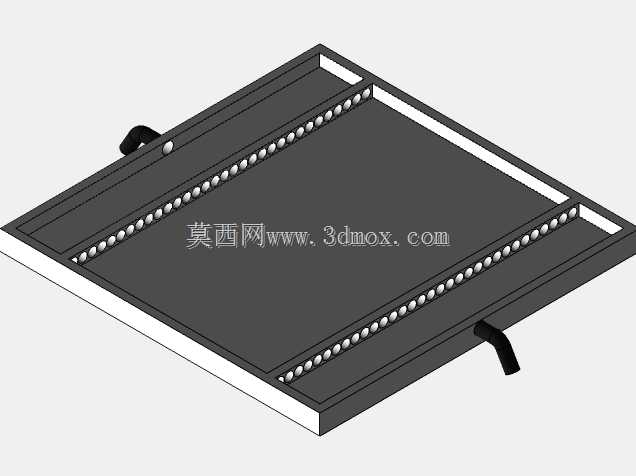

　　组装时先将背部保温层嵌入壳体底部卡槽，保温层采用玻璃棉加聚氨酯复合结构，厚度控制在40mm，背部散热损失可控制在2W/㎡·K以内；之后放置焊接完成的板芯组件，板芯进出水口从壳体侧边的预留防水胶套位置穿出，避免安装时管路与壳体硬接触产生应力集中；迎光面采用3.2mm厚低铁超白压花玻璃，透光率不低于0.91，玻璃与边框之间采用三元乙丙胶条做密封，配合边框外侧的压块固定，可承受12级风压与25mm直径冰雹冲击，满足大部分户外安装环境的防护要求。外形尺寸方面，单块集热器的长宽尺寸适配常规民用建筑屋面的模数设计，厚度控制在80mm以内，安装时相邻集热器的拼接间隙预留10mm即可，背部安装支架的挂点位置按照通用集热支架的孔距设计，

　　可直接适配市面上主流的平屋面、坡屋面安装支架，不需要额外做转接件加工。在实际系统应用中，这款集热器的工作承压能力为0.6MPa，可直接接入闭式承压热水系统，不需要额外设置缓冲换热装置，板芯内部的流道采用等程设计，工质在流道内的流速控制在0.4-0.6m/s，既可以避免流速过低导致的局部汽化问题，也能减少流速过高带来的沿程阻力损失。设计过程中针对边框的角部连接做了专门优化，采用内置角码加注胶密封的结构，避免户外长期使用过程中雨水渗入壳体内部腐蚀保温层与板芯，背部的背板采用镀锌钢板压型，与边框之间采用拉铆钉固定，铆钉位置全部打密封胶做防水处理。对于结构设计从业者来说，建模时需要重点关注板芯流道的焊接位置公差，玻璃与边框的装配间隙控制，

　　以及进出水口的位置精度，这些参数直接影响后续批量生产的装配效率与现场安装的适配性；对于设备选型人员来说，这款集热器的平面结构特性更适合对建筑外观一致性要求高的项目，安装后不会出现真空管式集热器的管间缝隙积灰问题，后期清洁维护成本更低，在日均太阳辐照量大于12MJ/㎡的地区，单块集热器的日产热水量可满足1.2-1.5人的日常热水需求，系统串并联安装时，同组集热器的数量不超过16块即可保证流量分配均匀，不会出现局部板芯过热的问题。
