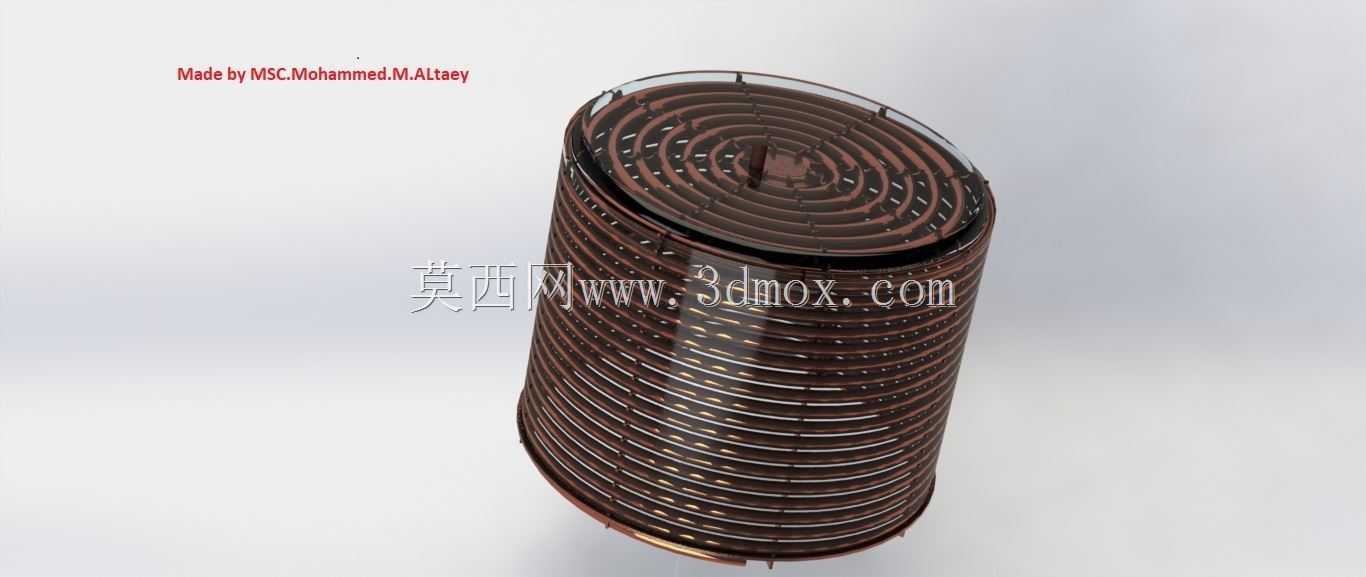

圆柱形碟式太阳能集热换热装置

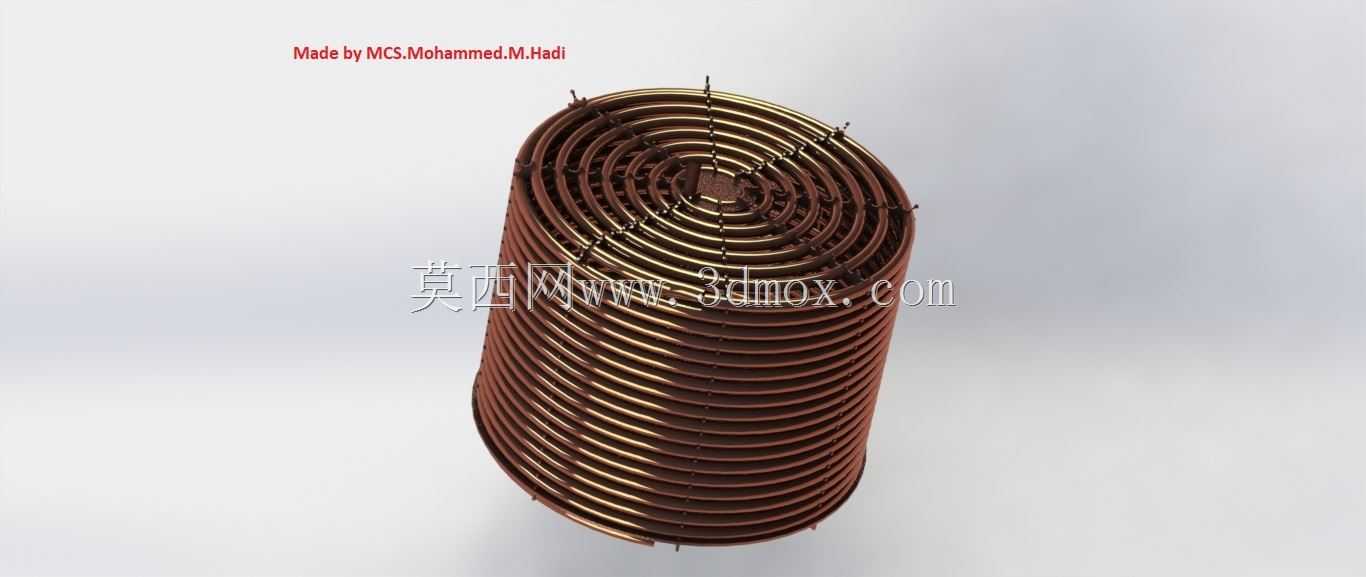

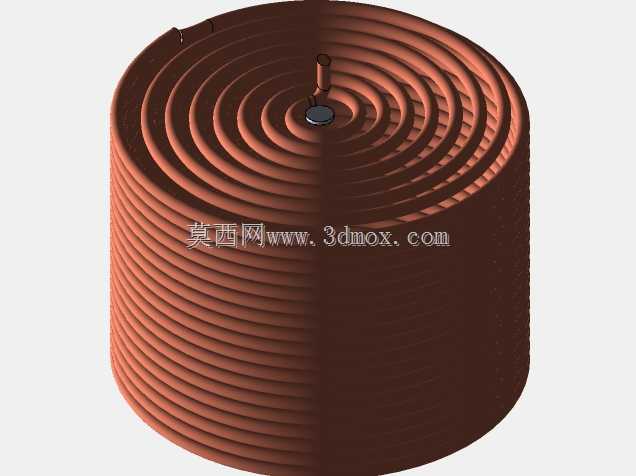

　　在分布式太阳能供热系统、中小型光热发电预热单元以及工业低温余热补热场景中，这类圆柱形碟式集热换热装置是承接碟式聚光系统热能输出的核心换热部件，区别于常规平板式集热配套的管壳式换热结构，该装置采用同轴圆柱分层盘管布局，能够直接承接碟式聚光镜汇聚的轴向辐射热能，减少光路折转带来的热损失。从实际工况适配角度看，碟式聚光系统的聚焦光斑通常呈中心能量密度高、边缘梯度递减的分布特征，该装置的端面采用同心螺旋盘管排布，每一圈盘管的间距经过热流密度匹配计算，中心区域盘管排布更密，对应高能量密度区的换热需求，避免局部管壁温度过高引发的工质汽化结垢问题，外圈盘管间距逐步放宽，匹配边缘低能量密度区的热流输入，让整个受热端面的换热负荷分布更均匀。

　　装置主体的圆柱侧壁同样采用螺旋盘绕的管路结构，一方面可以承接聚光系统漏出的散射辐射能，另一方面能够让工质在从端面流入侧壁管路的过程中，完成进一步的温升过程，相比直管式换热结构，螺旋盘管内的工质会在离心力作用下形成二次环流，破坏管壁处的层流边界层，提升对流换热系数，在相同换热面积下能够获得更高的换热效率。从安装边界来看，该装置整体为直立圆柱结构，底部预留标准管路接口，可直接对接供热系统的供回水环路，安装时仅需保证装置受热端面与碟式聚光镜的光轴垂直，对安装支架的精度要求低于带二次反射的集热换热单元，适合在中小型分布式光热项目中快速部署。结构设计上，盘管采用薄壁导热金属材质，管壁外侧做选择性吸收涂层处理，能够提升太阳辐射吸收率，

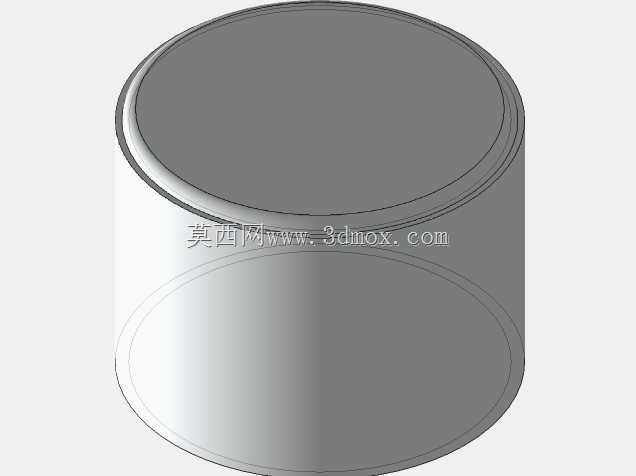

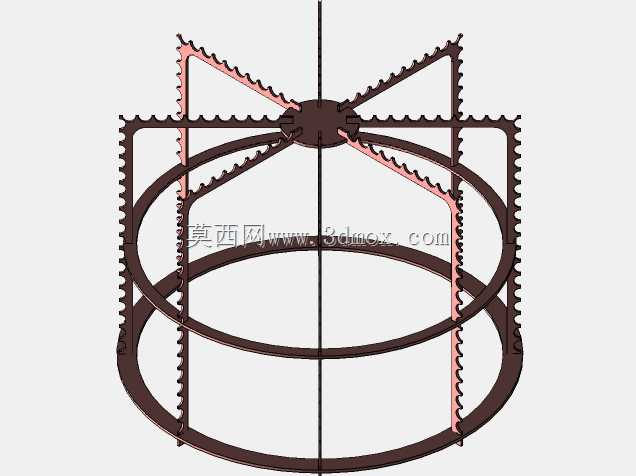

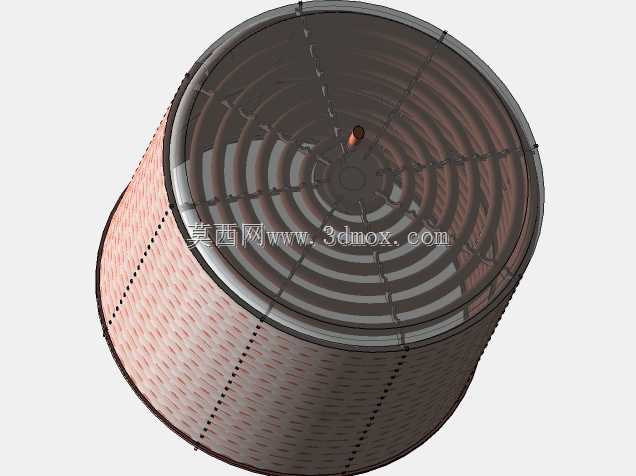

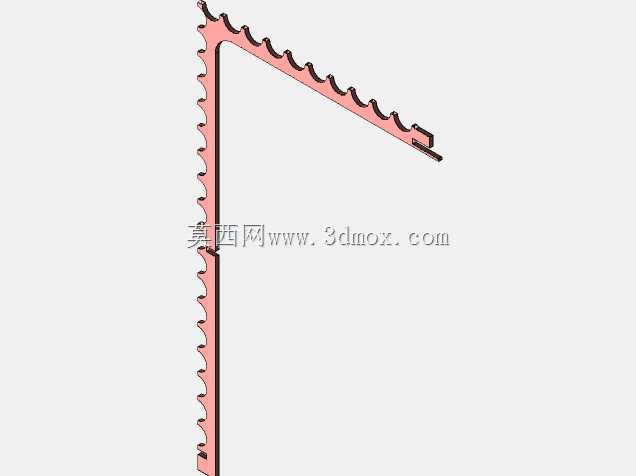

　　同时降低自身红外辐射热损，盘管之间通过定位卡扣保持固定间距，避免热胀冷缩过程中管路出现形变位移，外层设置透明防护套筒，既可以阻挡外界灰尘、雨雪对吸热涂层的侵蚀，又能形成封闭空气夹层，减少对流热损失。在实际运行过程中，低温工质从装置下部的接口进入侧壁盘管，沿着螺旋管路向上流动过程中逐步吸收侧壁接收的散射热能，到达顶部端面盘管后，承接碟式聚光镜汇聚的高强度辐射热能，完成最终的温升过程后从上部接口流出，进入后续的储热或者用热单元，这种顺流布置的流道设计，能够让工质温度逐步升高，避免冷工质直接接触高温受热面带来的热冲击问题，延长装置的使用寿命。针对不同的应用场景，该装置的盘管长度、盘绕间距可以根据聚光系统的聚光比、设计工质流量、

　　目标温升参数做适应性调整，比如用于民用生活热水供应场景时，可以适当增大盘管管径，降低流阻，适配民用循环泵的扬程范围；用于工业工艺预热场景时，可以加密盘管排布，提升整体换热功率，满足工业场景的连续用热需求。相比传统的真空管式集热换热装置，该结构不存在真空管炸管风险，整体结构强度更高，能够适应户外大风、温差剧变的恶劣工况，维护成本更低，同时圆柱式的结构外形更便于做模块化拼接，多个装置可以组成集热阵列，适配更大规模的用热需求。
