带走道支撑结构的十立方卧式储料罐体

　　在散料储运、流体中转的工业场景中，卧式储料罐体的选型与结构设计直接影响现场安装效率与长期运行稳定性，这款十立方容积的储料罐体，针对中小型厂区的物料暂存需求做了针对性的结构优化，区别于常规立式储罐的占地特性，卧式布局能更好适配厂房层高受限的安装场景，降低物料提升输送的能耗与设备投入。从实际应用场景来看，这类罐体可用于工业生产环节的粉状原料、颗粒物料、低粘度流体的中转暂存，也可配套小型生产线做缓存料仓使用，顶部预留的安装接口可适配料位检测、呼吸阀、进料管道等外接组件，侧面的人孔结构方便后期内部清理与检修作业，底部的倾斜出料设计能减少物料残留，避免长期积料造成的变质或堵料问题。设计阶段首先考量的是安装边界的适配性，

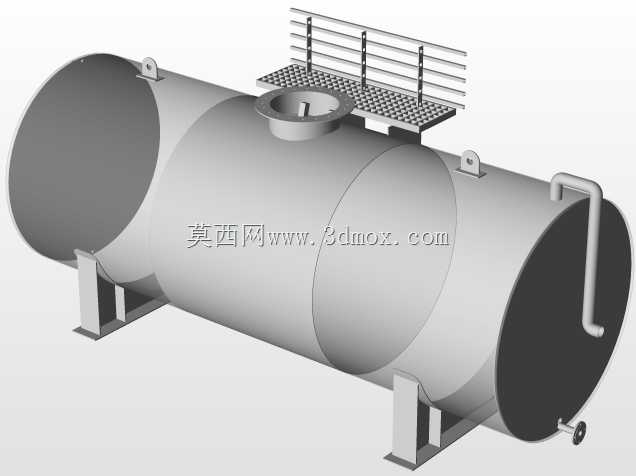

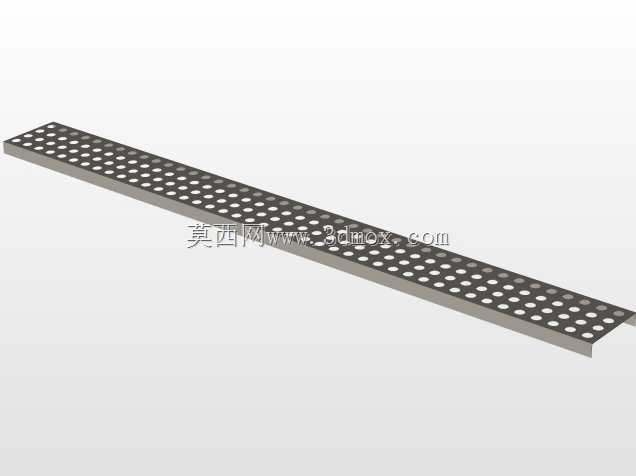

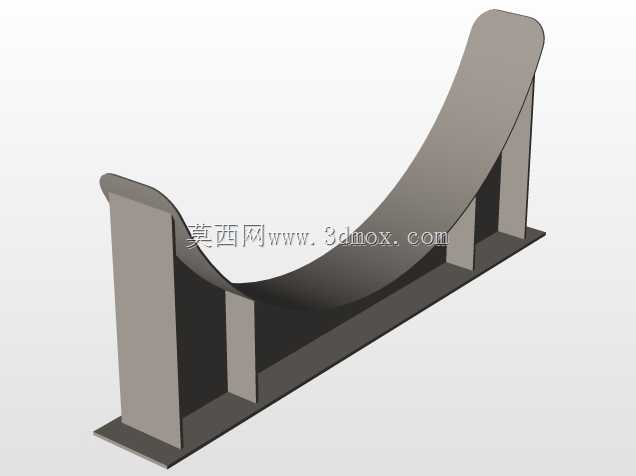

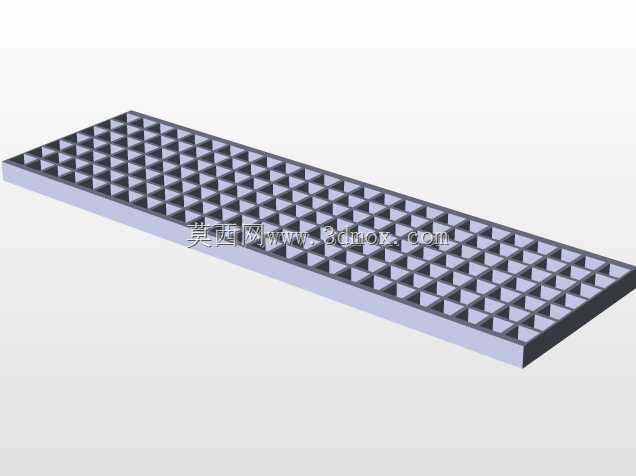

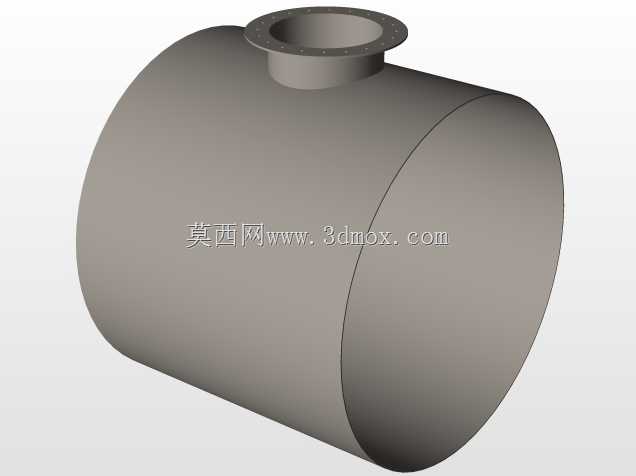

　　罐体整体采用椭圆封头搭配圆柱筒身的经典承压结构，筒身壁厚根据常规储运物料的静压力做了等强度校核，避免局部应力集中造成的罐体变形，底部的支撑支座采用焊接式鞍座结构，支座与罐体接触位置做了贴合弧度处理，增大接触面积分散罐体承重，支座底部预留的地脚安装孔可直接与混凝土基础或钢架平台做螺栓固定，无需额外焊接适配件，降低现场安装的施工难度。罐体顶部附带的走道结构是这款设计的差异化亮点，常规卧式储罐的顶部操作往往需要额外搭建检修平台，这款设计直接在罐体顶部集成了防滑走道与侧边防护栏安装位，操作人员可直接通过走道完成顶部阀门操作、料位检查、设备维护等作业，省去了额外搭建操作平台的成本与空间占用，走道的格栅结构做了防滑落设计，

　　避免工具或杂物从顶部掉落造成安全隐患。从尺寸边界来看，罐体总长度控制在适配标准货运车辆的运输尺寸范围内，整体运输无需做拆解处理，到场后可直接吊装就位，鞍座的间距根据罐体承重分布做了优化，两个鞍座分别位于筒身靠近封头的位置，避开筒身中部的最大挠度区域，减少长期承重造成的筒身下弯变形，封头与筒身的焊接位置做了圆弧过渡处理，降低焊接应力集中的风险，同时也能减少物料在边角位置的挂壁残留。在功能特性上，罐体的出料口设置在筒身底部靠近一端封头的最低位置，配合罐体的微小安装倾斜角度，能实现物料的自重出料，无需额外配置辅助出料装置，降低配套设备的投入成本，罐体表面的结构加强筋沿筒身环向布置，在不额外增加壁厚的前提下提升罐体的整体刚性，

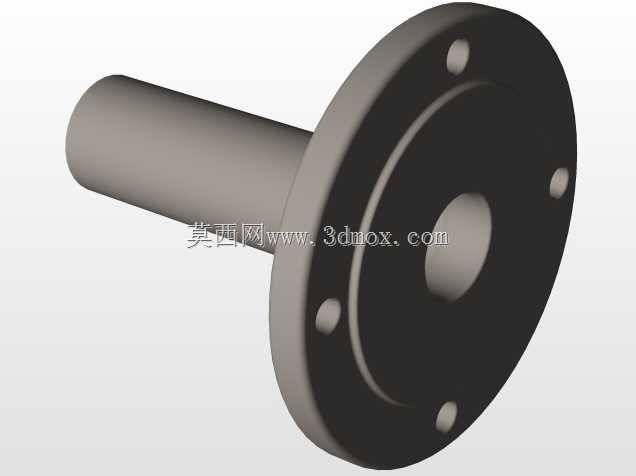

　　避免满料状态下筒身出现鼓胀变形。设计过程中也充分考虑了后期改造的兼容性，筒身侧面预留的多个备用接口可根据实际使用需求加装温度检测、压力检测、伴热装置等组件，适配不同物料的存储要求，比如存储易受潮物料时可在备用接口加装干燥空气吹扫装置，存储有温度要求的物料时可加装伴热带与保温层固定件，无需对罐体主体做切割焊接改造。从结构建模的角度来看，这款罐体的建模过程优先保证各部件的装配干涉检查，鞍座与筒身的贴合面、走道与罐体的连接位置、接口法兰的安装位置都做了精确的配合公差预留，所有焊接位置都预留了合理的焊角尺寸空间，避免实际生产中出现焊接间隙过大或装配干涉的问题，椭圆封头的曲率严格遵循压力容器相关设计规范，保证封头的承压能力符合常规储运场景的使用要求。
