锥齿轮圆柱齿轮组合式变速传动装置

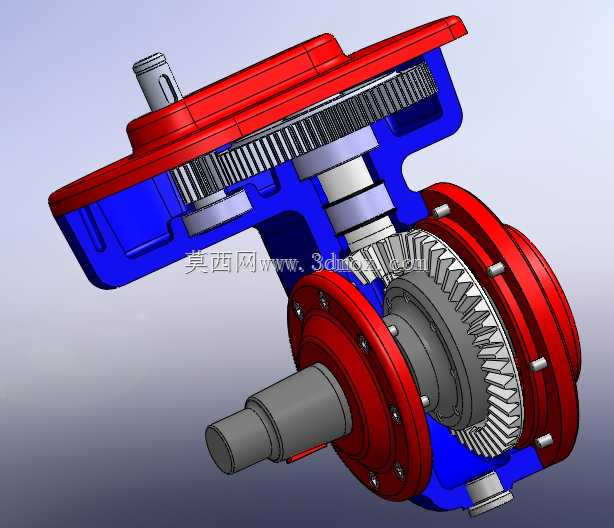

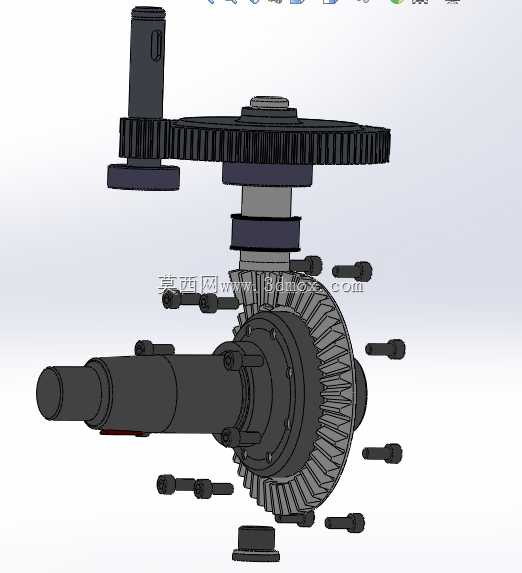

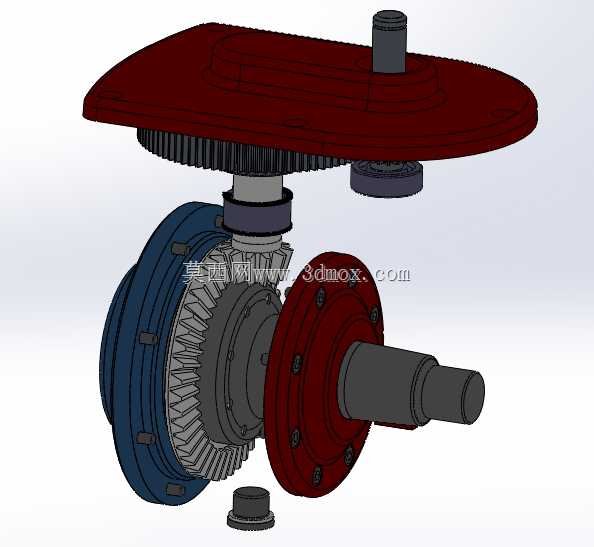

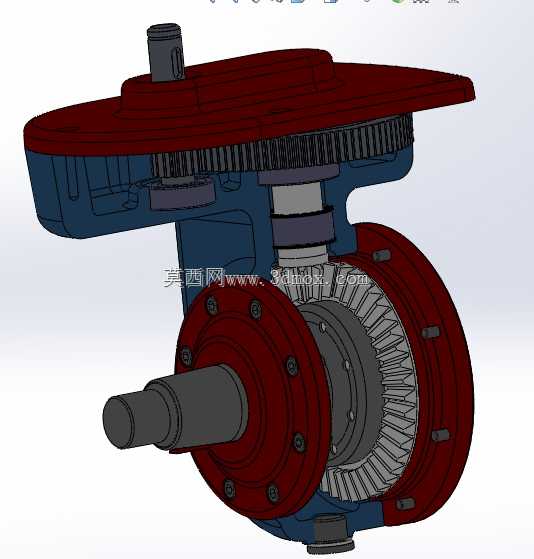

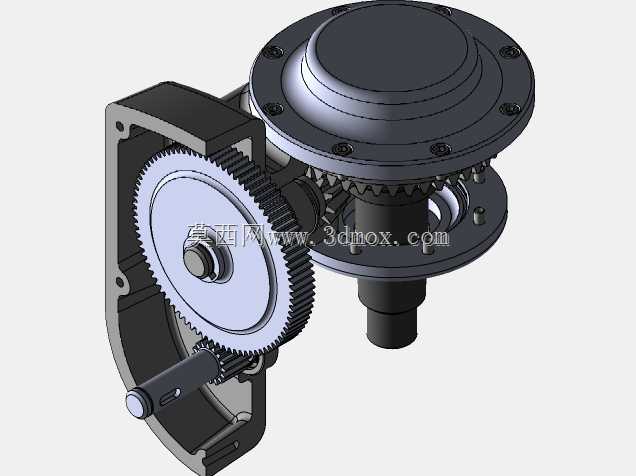

　　这套变速传动结构采用锥齿轮与圆柱直齿轮组合的两级传动布局，可同时实现相交轴动力换向与定比减速变速，在中小型农用机械、轻工输送设备、小型工程机械的动力传输环节应用广泛，能够适配原动机与执行端存在空间垂直交错的安装场景，解决动力输入输出轴不同向的传动匹配问题。从结构设计逻辑来看，第一级采用圆柱直齿轮平行轴传动，布置在箱体上部的腔室内，输入轴通过轴承支撑在箱体上端盖位置，轴端预留标准键槽用于连接动力输入源，大尺寸从动圆柱齿轮与中间轴采用过盈配合加平键周向固定，保证大扭矩传递下无相对滑移；第二级采用弧齿锥齿轮传动，实现动力90度换向输出，从动锥齿轮与输出轴采用一体化轴齿轮设计，减少装配累计误差，提升传动啮合精度。箱体采用剖分式结构设计，

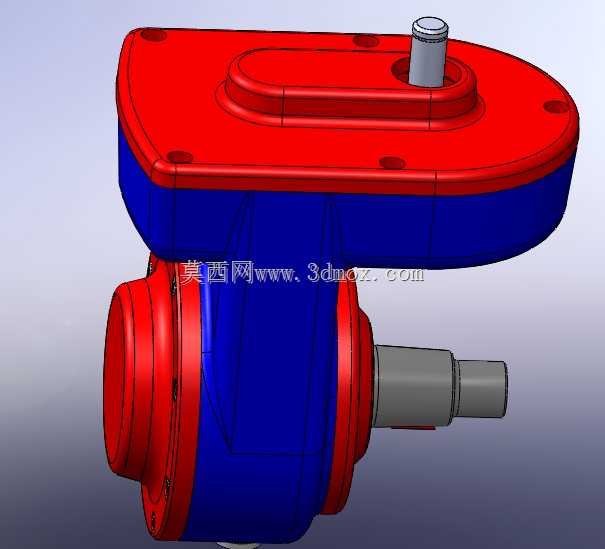

　　上下箱体结合面加工有定位销孔与密封槽，装配时通过定位销保证轴承孔的同轴度，密封槽内加装耐油橡胶密封条防止润滑油渗漏，箱体外部设计有辐射状加强筋，既提升箱体整体刚性，又能增大散热面积，适配长时间连续运转的工况需求。安装边界方面，输入轴轴伸长度根据通用配套原动机的输出端尺寸设计，轴径公差采用h6级精度，可直接配套标准联轴器或带轮连接；输出轴轴伸采用标准平键连接结构，轴肩位置设计有轴承安装定位台，输出端可直接连接工作机主轴或链轮、带轮等传动件；箱体底部与侧部分别设计有安装法兰面，法兰面加工有均匀分布的螺栓通孔，可适配卧式、侧装两种安装姿态，满足不同设备的布局空间要求。功能特性上，两级传动的齿数比经过匹配计算，

　　可将原动机高转速低扭矩的输出特性转换为低转速大扭矩的输出特性，同时锥齿轮副采用鼓形齿修形设计，可补偿少量安装误差与轴系受载变形带来的啮合偏移，降低传动噪音与齿面偏磨风险；箱体内腔设计有合理的油道与储油空间，采用飞溅润滑方式，齿轮运转时带起的润滑油可直接飞溅到各轴承与齿轮啮合面，无需额外配置润滑泵，简化整体结构，降低维护成本。设计过程中对各轴系的跨距做了优化，输入轴与中间轴的支撑轴承采用深沟球轴承，可同时承受径向力与少量轴向力，输出轴由于锥齿轮啮合会产生较大轴向力，因此配对安装圆锥滚子轴承，通过端盖调整垫片控制轴承预紧量，保证轴系运转无窜动。箱体的壁厚根据铸造工艺要求做了均匀化处理，避免壁厚突变产生铸造缺陷，

　　所有边角位置均做铸造圆角过渡，提升铸件成品率；上部端盖设计有透气塞安装孔，可平衡箱体内外气压，避免长时间运转后箱体内温度升高、气压增大导致的密封件渗漏问题。在实际选型应用中，这套变速装置可直接配套1.5-5kW功率段的动力源，输出转速可根据齿数比调整适配不同工作机的转速要求，安装时需保证输入输出轴的连接同轴度误差在允许范围内，首次加注润滑油至油标刻度线位置，定期检查润滑油状态与轴承温升即可保证长期稳定运行。
