多关节工业夹持机械臂结构设计方案

项目分类:工业机器人 发布时间:2022-04-11 ID:605545
  • 多关节工业夹持机械臂结构设计方案
  • 多关节工业夹持机械臂结构设计方案
  • 多关节工业夹持机械臂结构设计方案
  • 多关节工业夹持机械臂结构设计方案
  • 多关节工业夹持机械臂结构设计方案

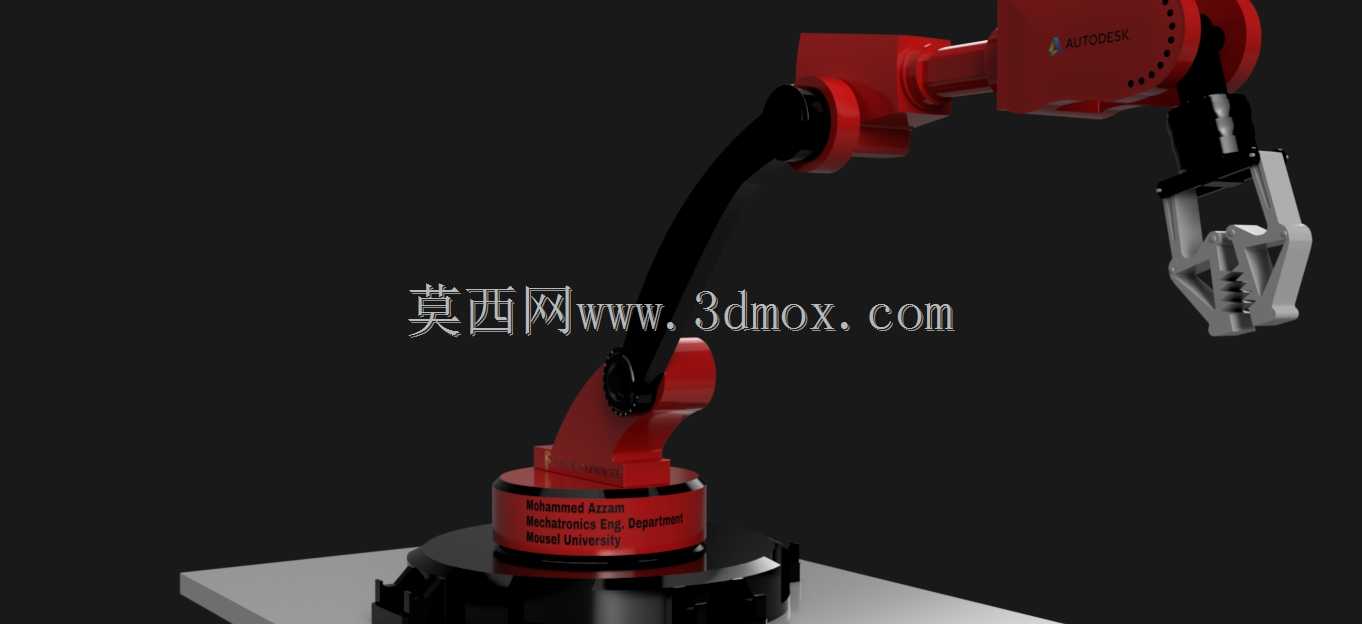

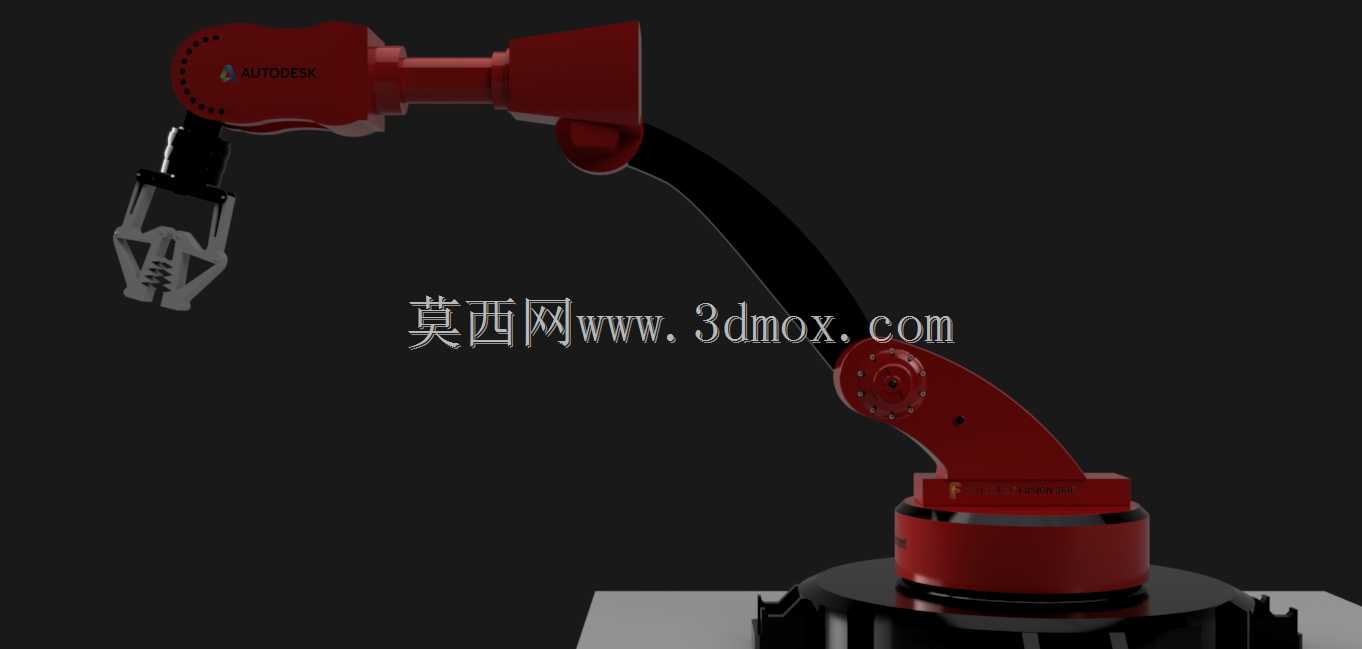

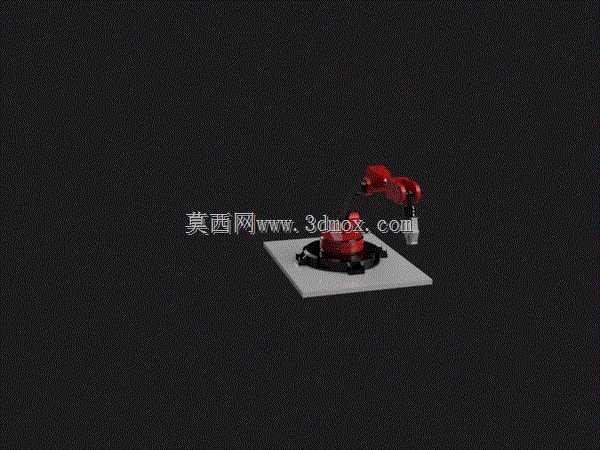

  这款多关节夹持式机械臂的结构设计,核心围绕中小负载工况下的柔性作业需求展开,从关节布局到末端执行器的选型,都充分考虑了产线实际部署的边界条件。先从安装维度来说,底座采用圆形法兰式安装结构,安装孔位按照通用工业机器人的接口标准排布,可直接固定在生产线工位台、移动AGV顶面或者焊接变位机的侧边,安装面的平面度公差控制在0.1mm以内,避免底座固定后出现关节轴线偏斜,影响重复定位精度。整机展开后的最大作业半径覆盖1.2米范围,底座回转关节可实现360度无死角旋转,大臂俯仰角度范围在负45度到正85度之间,小臂的俯仰角度覆盖负60度到正90度,腕部设置两个旋转自由度,可带动末端夹持器完成任意姿态的调整,完全覆盖常见的机床上下料、工件分拣、装配辅助等工位的作业空间需求。

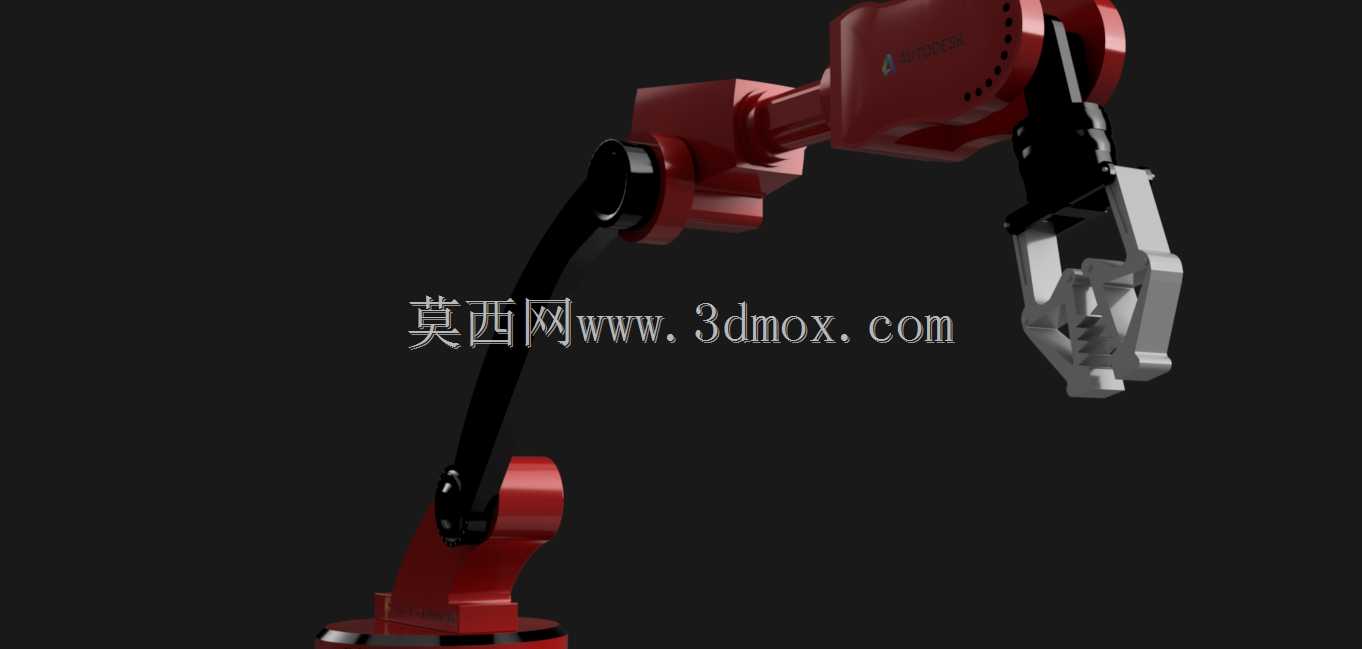

  从实际应用场景来看,这类机械臂目前在3C电子装配线、小型五金件加工上下料、实验室样品转运、教学实训平台搭建等场景的适配性极强。不同于大负载重型机械臂的厚重结构,这款臂体采用了轻量化的结构设计,大臂与小臂的主体结构通过筋板优化实现了刚度与重量的平衡,在保证10kg额定负载下臂体变形量不超过0.2mm的前提下,尽可能降低了关节驱动电机的负载扭矩需求,既可以降低整机的制造成本,也能提升关节运动的响应速度,适配高速分拣类工位的节拍要求。末端配置的平行夹持器采用双向丝杠传动结构,夹持行程范围在0到120mm之间,夹持面加装了防滑橡胶垫,既可以夹持规则的方形、圆形金属工件,也能适配表面光滑的塑料、玻璃类材质工件,不会出现夹伤工件表面或者夹持脱落的问题。

  设计过程中,关节处的走线结构做了内置式处理,所有动力线缆与信号线缆都从臂体内部的空腔穿过,避免机械臂运动过程中线缆与周边设备发生剐蹭,也能减少车间内油污、粉尘对线芯的侵蚀,提升设备长期运行的稳定性。每个关节的转动副位置都设计了密封结构,可阻挡加工过程中产生的金属切屑、切削液进入关节轴承内部,延长维护周期。关节驱动端采用伺服电机配合谐波减速器的传动方案,回程间隙控制在1弧分以内,重复定位精度可达±0.05mm,完全满足精密装配工位的精度要求。

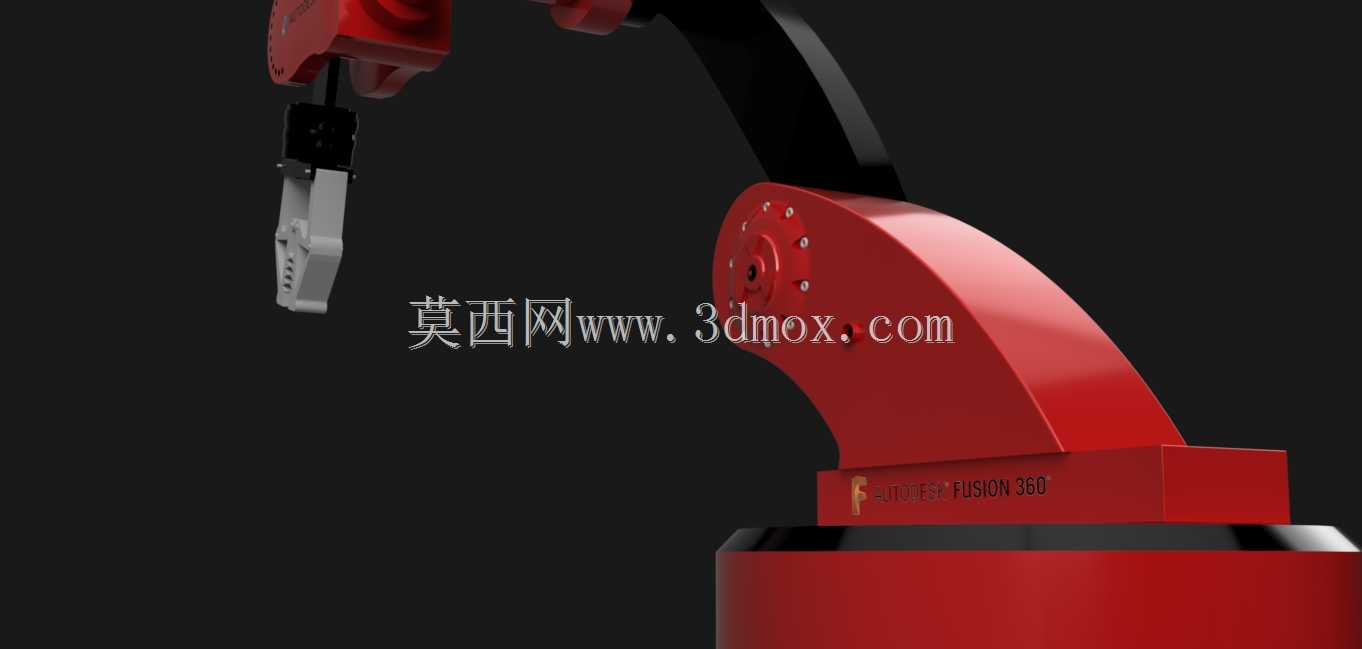

  在结构细节上,臂体的红色涂装区域做了分色处理,既符合工业设备的安全警示配色规范,也方便运维人员快速识别臂体的运动边界,避免调试过程中发生碰撞。底座侧面预留了电气接口安装位,可根据实际需求扩展IO模块、视觉相机、力传感器等附件,比如加装视觉相机后可实现无序工件的抓取定位,加装力传感器后可完成精密装配过程中的力控作业,适配更多定制化的工位需求。整机的重心经过严格配平计算,在最大伸展姿态下,底座的倾覆力矩预留了2.5倍的安全系数,即使在高速运动启停的过程中,也不会出现底座晃动或者倾覆的风险,不需要额外加装配重块,减少了整机的安装空间占用。

  从安装边界来看,机械臂收缩状态下的最小占用空间直径仅为400mm,对于空间紧凑的小型生产线来说,不需要对现有工位布局做大规模改造就能完成部署,臂体运动过程中的最低高度距离安装面仅为150mm,可深入机床工作台内部完成工件取放,最高举升高度可达1.5米,能够对接高度差较大的上下层输送线。夹持器的快换接口采用标准的ISO法兰结构,可根据作业需求快速更换吸盘、焊枪、打磨头等不同末端执行器,不需要重新拆解腕部结构,大幅缩短工位切换的调试时间。
