四旋翼空中作业无人机结构设计方案

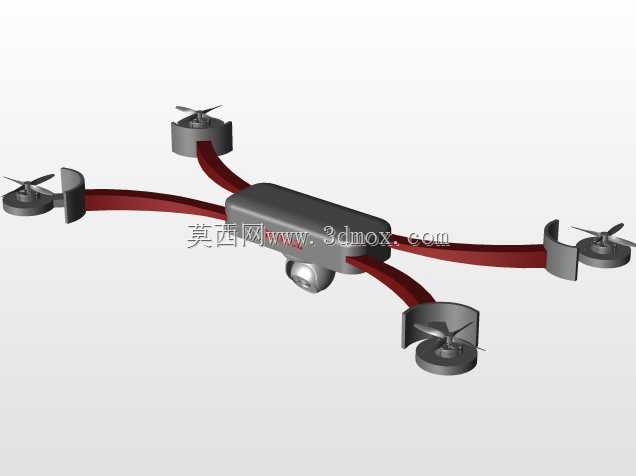

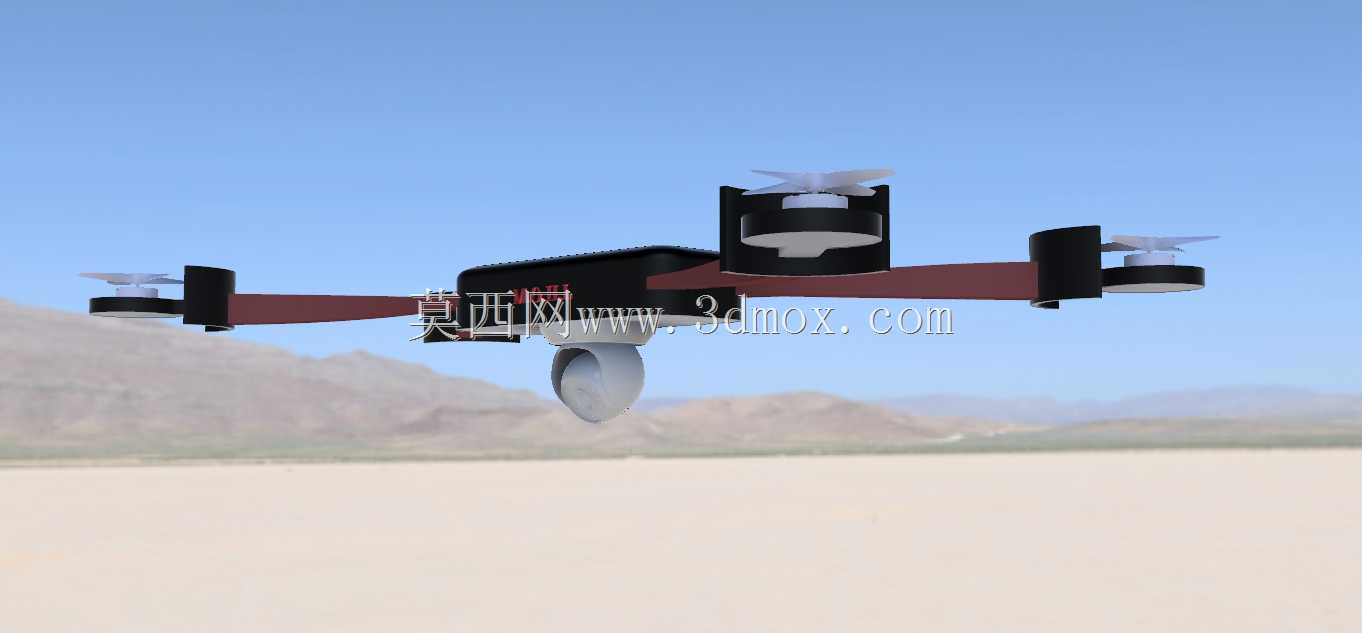

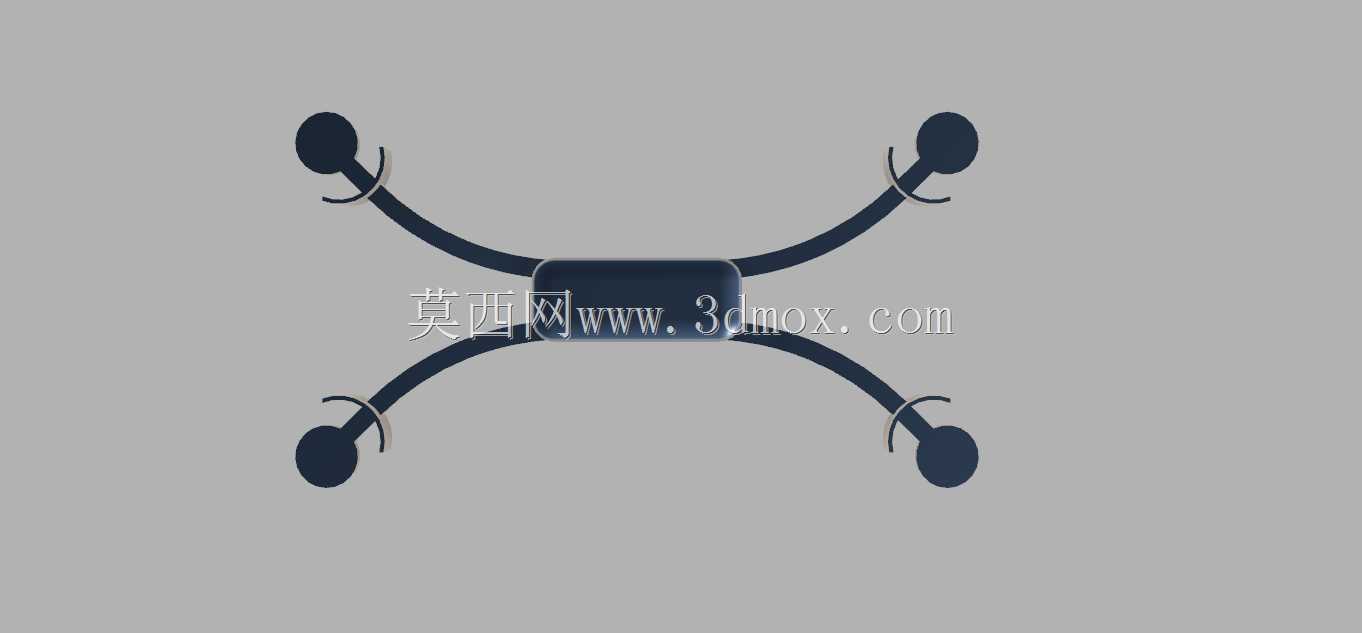

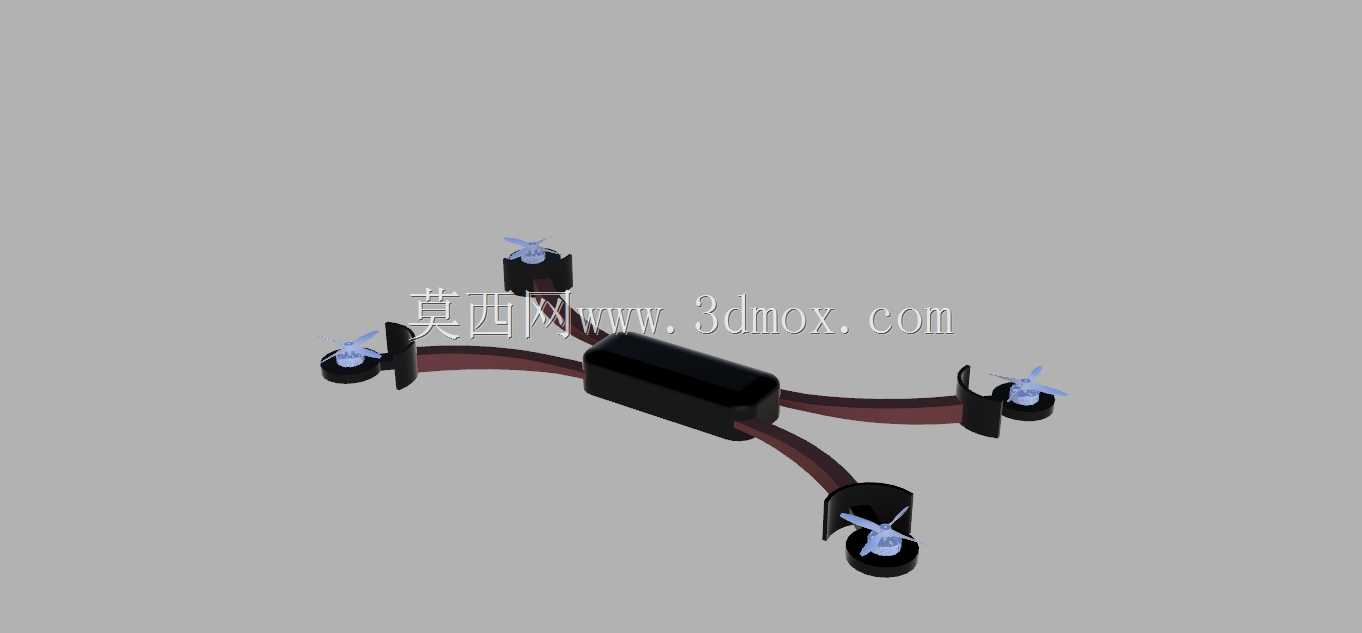

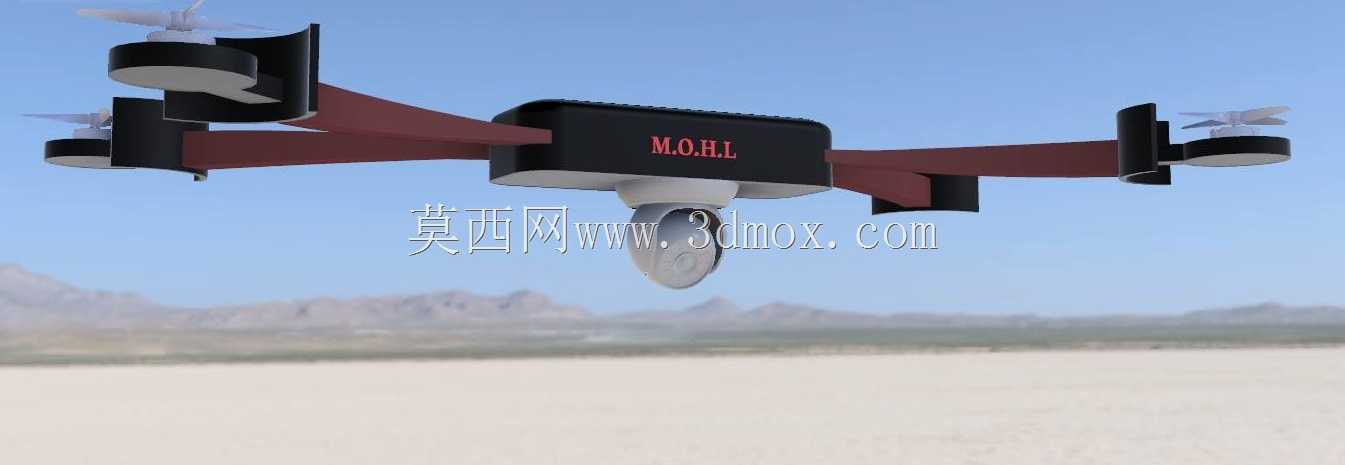

　　这款四旋翼飞行器的结构设计，首先围绕低空作业场景的实际需求展开，在前期构型阶段就摒弃了传统消费级无人机的外露旋翼布局，将四组动力单元分别布置在机臂末端的涵道结构内，这种设计首先解决了低空作业时旋翼剐蹭障碍物的风险，在林间巡检、建筑外立面抵近拍摄、狭窄空间内作业时，涵道外壳可以直接作为旋翼的物理防护层，避免桨叶碰撞异物导致炸机，同时涵道结构还能提升旋翼的气动效率，相同桨距与转速下能提供额外15%左右的静拉力，降低同等起飞重量下的动力功耗。机臂采用折叠式快拆结构设计，机臂与中心机身的连接位置设置了定位销与弹簧锁扣，不需要额外工具就能完成机臂的展开与锁止，折叠后整机横向尺寸可以压缩至展开状态的35%，方便放入便携储运箱内转运，机臂主体采用碳纤维复合材料铺层成型，内部预留了电调走线的空腔，避免线材外露在飞行过程中产生风阻，同时也能减少线材被紫外线老化、被外物剐蹭破损的概率。中心机身的上部为飞控、电池、数传模块的安装舱，舱体采用快拆式上盖设计，上盖与机身之间设置了导电橡胶密封胶条，可以满足小雨天气下的作业防护需求，避免雨水渗入舱内损坏电子元器件；机身下部预留了通用载荷安装接口，接口采用标准的快装燕尾槽结构，同时预留了供电与通讯触点，可以根据不同作业场景快速更换载荷模块，比如更换可见光航拍云台、红外热成像检测模块、小型抛投装置、气体检测传感器等，不需要额外改动机身布线就能完成载荷切换。机身下方的载荷安装位置设置了减震球组，

　　四组硅胶减震球呈矩形布置在安装板与机身框架之间，可以过滤飞行过程中旋翼产生的高频振动，避免振动传递到载荷端影响拍摄清晰度或者检测数据精度。动力单元的涵道与机臂末端采用一体化成型设计，涵道内壁做了光滑的流线型过渡，减少气流在涵道内部的紊流产生，每个涵道内部的电机安装座采用十字型支撑结构，支撑臂同样做了翼型修型，降低支撑结构对气流的阻挡作用，电机选用外转子无刷电机，安装座上预留了散热通孔，飞行过程中涵道内的高速气流可以直接流过电机外壳，带走电机持续运转产生的热量，避免长时间大拉力输出时电机过热退磁。起落架采用轻量化的滑橇式结构，两根弧形碳纤维起落架杆通过快拆螺丝固定在机身下部两侧，起落架的高度预留了足够的载荷安装空间，

　　当搭载常规尺寸的三轴云台时，云台最低点距离起落架底部有20mm以上的安全间隙，避免降落过程中云台直接触地磕碰，同时起落架的弧形结构可以在降落时提供一定的形变缓冲，吸收硬着陆时的冲击能量，避免冲击直接传递到机身内部的飞控与传感器模块，影响设备校准精度。整机的重心设计严格控制在中心几何位置的垂直轴线上，电池安装舱设置在机身中心位置，并且预留了电池前后调节的滑轨，可以根据搭载的不同载荷重量调整电池位置，将整机重心调整到旋翼升力的中心交点上，减少飞行过程中的姿态修正功耗，提升飞行续航时间。在气动外形设计上，机身外壳全部采用流线型曲面过渡，没有突兀的直角或者凸起结构，数传天线、GPS模块都集成在机身外壳的内部，

　　天线位置选用透波性能好的复合材料制作，既保证了信号传输效率，又不会破坏整机的气动外形，降低高速飞行时的空气阻力。机臂的长度经过反复迭代计算，保证四个涵道的旋翼转动时产生的下洗气流不会互相干扰，相邻旋翼的下洗流场之间保留了足够的安全距离，避免流场干扰导致飞行姿态不稳定，同时机臂的固有振动频率经过调校，避开了旋翼转动的常用转速区间，避免飞行过程中产生共振现象，导致机身结构疲劳损坏。这款飞行器的结构设计兼顾了便携性、防护性与多场景拓展能力，既可以满足日常航拍的消费级需求，也能通过更换载荷适配电力巡检、消防侦察、环境监测等行业级作业场景，所有安装接口都采用标准化设计，方便后续的维护与部件更换，不需要定制特殊配件就能完成日常的检修工作。
