六角薄型内螺纹螺母紧固连接件设计

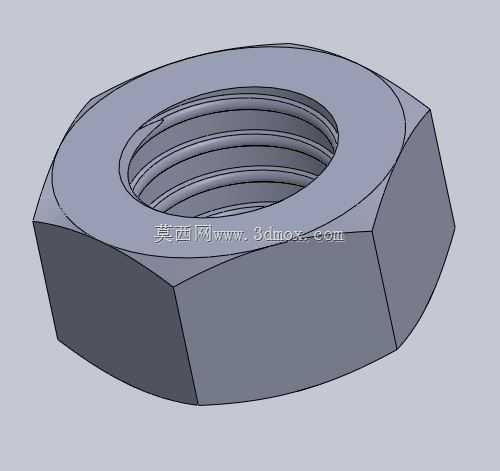

　　在各类机械装配、工装夹具搭建、工业生产线运维以及民用五金安装场景里，螺纹紧固是应用范围最广、可靠性经过长期工程验证的可拆卸连接方式，其中六角螺母作为和螺栓配套的核心承压件，直接决定了整套螺纹副的连接稳定性、抗松动能力以及载荷传递效率。这款六角螺母采用标准外六角轮廓设计，六个受力面的平面度公差控制在IT7级范围内，能够和普通开口扳手、套筒扳手、梅花扳手的工作面完全贴合，拧紧过程中不会出现打滑、棱角崩损的问题，即便是在装配空间受限、只能采用开口扳手小角度反复拧动的工况下，也能保证力矩的有效传递，不会因为棱角受力不均导致螺母报废。从结构设计逻辑来看，这款螺母的内螺纹采用普通公制三角螺纹牙型，牙型角60度，牙侧的表面粗糙度控制在Ra1.

　　6以内，螺纹小径、中径、大径的公差带按照6H精度加工，和对应精度等级的外螺纹配合时，能够保证足够的啮合接触面积，螺纹副之间的间隙控制在合理范围，既不会因为间隙过大导致连接松动、受力不均，也不会因为间隙过小出现拧入卡滞、螺纹咬死的问题，尤其是在需要反复拆装的检修场景下，能够保证多次拆装后螺纹依然保持良好的啮合状态，不会出现滑牙、乱扣的情况。螺母的厚度设计参考了常规承压工况的载荷计算结果，在保证螺纹啮合圈数足够（不少于5圈完整啮合牙型）的前提下，尽可能压缩轴向尺寸，适合安装空间轴向余量有限的场景，比如薄板件连接、电气柜内部元件固定、传感器安装支架的紧固等场景，不会因为螺母厚度过大导致螺栓伸出长度过长，和周边运动部件发生干涉。

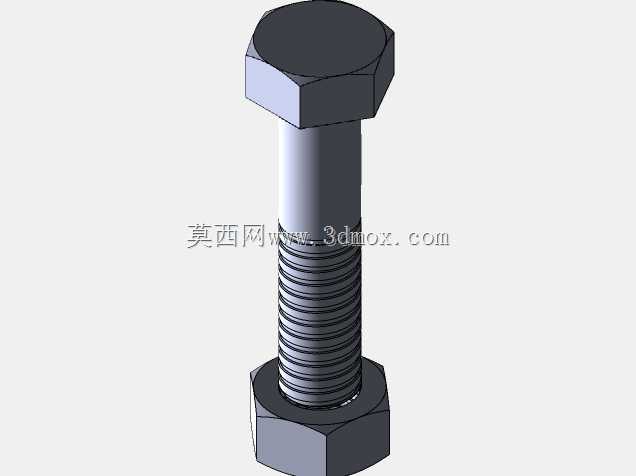

　　在实际工程应用中，这类螺母的适配场景非常广泛，小到电子设备的外壳组装、小型自动化设备的传感器支架固定，大到钢结构框架的辅助连接、机床外围防护板的安装、输送线导轨的位置固定，都能看到这类标准六角螺母的应用。设计这类螺母三维模型的时候，首先要确定内螺纹的公称直径和螺距参数，先绘制六角外形的拉伸草图，保证对边尺寸、对角尺寸符合对应规格的标准公差要求，拉伸生成基体后，在内孔位置先加工出螺纹底孔，底孔直径按照螺纹公称直径减去螺距的经验公式计算，同时要考虑不同加工工艺下的底孔余量，如果是采用攻丝工艺加工内螺纹，底孔直径可以适当放大0.1-0.2mm，避免攻丝过程中出现断锥的问题；如果是采用车削加工内螺纹，底孔尺寸可以更接近螺纹小径的理论值，保证牙型的完整度。完成基体和底孔建模后，通过螺旋扫描特征生成内螺纹的牙型，建模过程中要注意螺纹收尾部分的处理，实际加工中螺纹不会在螺母端面突然截止，会有2-3个螺距的不完全牙段，建模时保留这个特征，才能让模型和实际加工出来的零件保持一致，后续做装配干涉检查、工程图导出的时候才不会出现和实际生产不符的偏差。从安装边界来看，这款六角螺母的对边尺寸决定了装配时扳手所需的回转空间，在做整体结构布局的时候，需要在螺母周边预留至少1.5倍对边尺寸的操作空间，保证扳手能够正常卡入并完成拧紧动作，尤其是在封闭腔体内的装配场景，必须提前核算操作空间，避免出现零件加工完成后无法拧紧的问题。螺母的两个端面都做了轻微的倒角处理，

　　倒角角度一般为30度或者45度，一方面是去除加工过程中产生的毛刺，避免装配时毛刺夹在螺母和被连接件之间，导致连接面贴合不严、预紧力不足，另一方面倒角能够引导螺栓顺利拧入内螺纹，即便是螺栓和螺母存在小角度的同轴度偏差，也能通过倒角的引导作用顺利对中，降低装配难度。在载荷传递层面，螺母拧紧后产生的预紧力会均匀分布在和被连接件接触的端面上，因此端面的平面度直接影响预紧力的分布，如果端面存在翘曲、凹凸不平的问题，会导致局部应力集中，在承受交变载荷的时候容易出现螺纹断裂、螺母开裂的问题，建模时需要严格控制两个端面的平行度公差，保证和螺纹轴线的垂直度要求，这样实际生产出来的零件在装配后才能让预紧力均匀作用在整个接触环面上，提升连接的抗疲劳性能。针对不同的使用场景，这类螺母还可以配套防松垫圈、螺纹胶使用，进一步提升在振动工况下的防松能力，比如在振动输送机、风机、电机这类持续产生振动的设备上，配合弹簧垫圈或者尼龙防松圈使用，能够避免长时间运行后螺母出现松动移位的问题。建模过程中不需要额外添加冗余的工艺特征，只需要把核心的六角轮廓、内螺纹、端面倒角这些关键结构准确还原即可，因为这类标准件在实际生产中都是批量冷镦加工成型，模型的尺寸精度直接决定了后续出工程图、做装配仿真时的准确性，尤其是在做整机装配的干涉检查时，如果螺母的外形尺寸和实际标准件存在偏差，很容易出现仿真时无干涉、实际装配时和周边零件发生碰撞的问题，给现场安装带来不必要的麻烦。
