传感器配套C型夹装式机械固定基座

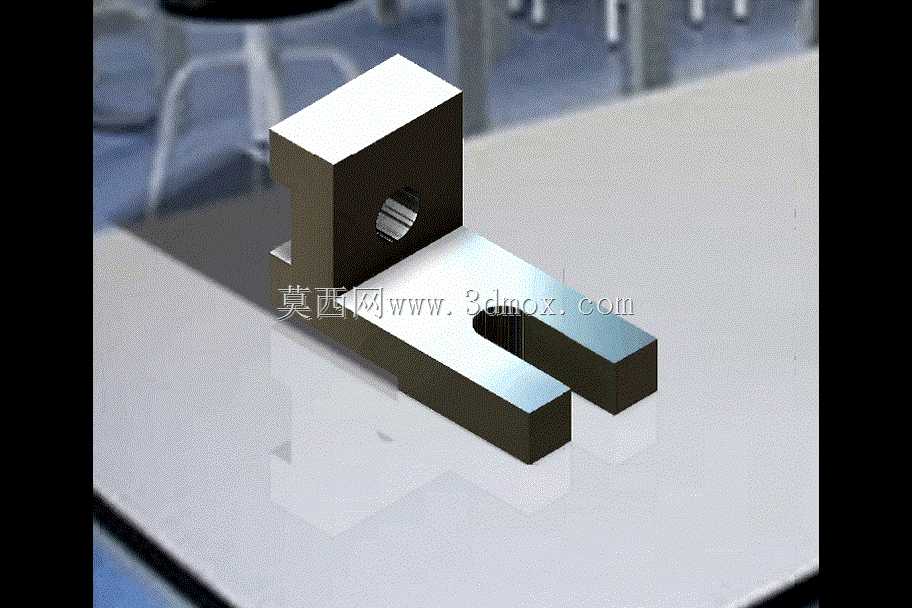

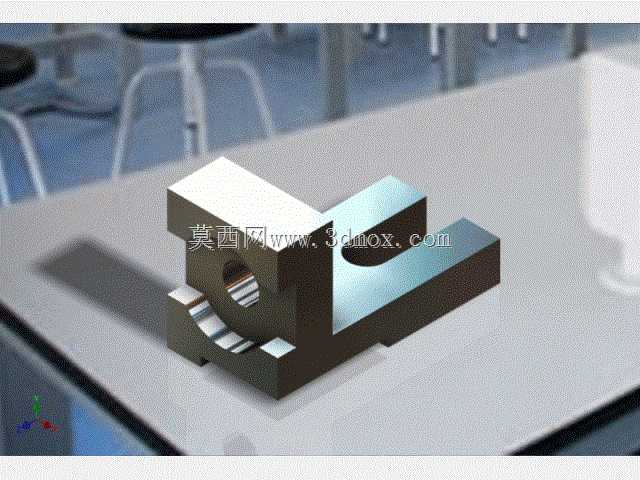

　　这款夹装式固定基座是工业传感检测场景中常用的安装承载零件，主要用于光电类、接近类工业传感器的工位固定，在自动化生产线的工件到位检测、位移监测、位置校验环节承担传感器的定位与支撑作用。从结构设计来看，基座左侧采用C型开口夹装结构，内侧设置上下两处弧形贴合面，可适配圆柱型传感器的外圆轮廓，中部的同轴通孔用于穿设传感器本体，开口处的夹持间隙可通过配套紧固件调整夹紧力，既能保证传感器安装后无径向窜动，也能在调试阶段沿轴向微调传感器的检测距离，适配不同检测行程的安装需求。基座右侧延伸出两级平行的凸台定位结构，凸台的平面度公差控制在0.05mm以内，可直接贴合设备机架的安装基准面，凸台侧面预留的安装孔位可适配M4规格的内六角紧固螺钉，

　　安装时无需额外加工转接板，可直接固定在型材机架、设备立板或者线性导轨的滑座上。在设计过程中，优先考虑了安装调试的便捷性，C型夹口的开口宽度预留了0.8mm的弹性变形量，采用常见的中碳钢材质加工时，夹紧过程中不会出现夹口断裂或者塑性变形的问题，夹口内侧的弧形面做了R0.2的倒角处理，安装传感器时不会刮伤传感器的外壳涂层，也能避免应力集中导致的夹口开裂。基座的整体外形轮廓规整，无复杂曲面结构，采用常规的铣削加工即可完成全部工序，加工成本较低，适合批量生产应用。安装边界方面，基座总长度控制在62mm左右，左侧夹装部分的宽度为28mm，右侧安装凸台的厚度为12mm，安装时所需的最小操作空间为80mm*40mm，

　　可适配狭小工位的传感器安装需求，不会和周边的传动部件、工装夹具产生运动干涉。在实际产线应用中，这类基座常搭配M12、M18规格的圆柱型传感器使用，相比传统的一体式传感器安装支架，这款基座的夹持稳定性更好，在设备运行产生振动的工况下，传感器的检测位置偏移量可控制在0.1mm以内，能有效避免因传感器移位导致的检测误判问题。基座的底部平面同样做了铣平处理，除了侧面安装的方式外，也可采用底部固定的安装方式，适配水平安装、垂直安装、倾斜安装等多种工位的安装需求，结构的通用性较强。在建模过程中，所有安装孔位、配合面的尺寸都按照常规工业传感器的安装标准设定，夹装孔的直径公差采用H7级精度，和标准传感器外圆的配合间隙控制在0.02-0.

　　04mm之间，既方便传感器的装入，也能保证夹紧后的同轴度，避免传感器检测轴线偏移影响检测精度。右侧凸台的安装孔位采用长圆孔设计，安装时可沿凸台长度方向微调2mm的安装位置，降低机架安装孔的加工精度要求，减少现场安装的调试工作量。
