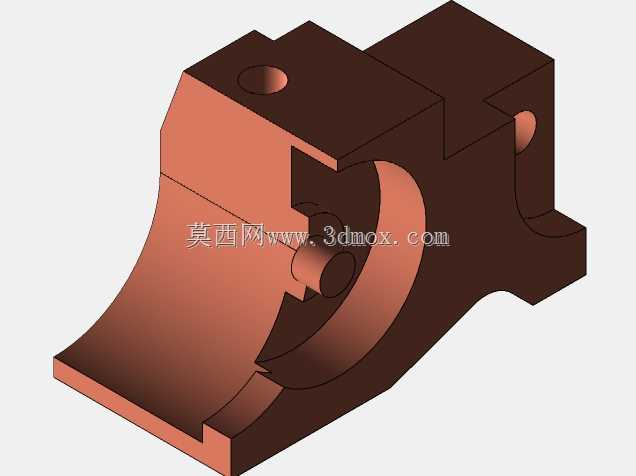

在日常的机械结构设计工作中,这类带弧形承托面的异形支座类零件,常出现在需要对轴类、筒类构件做侧向支撑与限位的工装夹具、检测设备装夹工位里,区别于标准型材拼接的简易支座,这类一体成型的铸件式支座能同时兼顾定位精度、结构刚性与安装便捷性,不需要额外拼接多组板材来凑出承托轮廓,减少装配累计误差的同时,也能在长期受交变载荷的工况下避免拼接处的应力集中问题。从结构功能上拆解来看,零件上部的两个带孔凸台,主要用于穿装锁紧螺栓,可将支座整体固定在设备的安装基板上,凸台的厚度做了局部加厚处理,能避免螺栓锁紧时凸台边缘出现压溃变形;侧面的横向通孔则用于穿装定位销,当支座需要做位置微调时,定位销可作为基准限位,保证每次拆装复位的位置精度控制在0.
02mm以内,满足精密检测工位的装夹要求。中部的弧形内凹面是核心的功能工作面,曲面弧度按照被承托构件的外径做匹配设计,曲面内侧的小圆柱凸台是防转定位结构,可卡入被承托构件侧面的定位槽内,避免构件在工作过程中出现周向转动,弧形面下方的两个斜向加强筋,从承托面底部一直延伸到支座底板边缘,筋板厚度按照整体壁厚的0.8倍设置,既不会因为筋板过厚导致铸件冷却时出现缩孔缺陷,也能给承托面提供足够的支撑刚性,当承托构件施加垂直方向的载荷时,筋板可将受力均匀分散到底板的整个安装面上,不会出现局部应力过大导致的支座变形。前端延伸出的斜向底板是安装贴合面,底板底面做了0.8μm的平面度要求,保证和安装基板贴合时没有缝隙,避免锁紧后支座出现倾斜;
尾部的异形凸耳结构是辅助限位结构,可配合设备上的挡块使用,限制支座在受横向冲击力时的位移量,不需要额外加装限位块,减少整体工位的零件数量。做这类异形零件的三维建模时,首先要确定整体的设计基准,以上部安装孔的中心轴线作为高度方向基准,以侧面定位销孔的轴线作为长度方向基准,先拉伸出主体的方块轮廓,再通过拉伸切除做出上部的安装孔、侧面的销孔,之后用旋转凸台做出中部的弧形承托面,再通过扫描特征做出内侧的防转凸台,筋板部分用拉伸特征结合圆角处理,最后对所有锐边做R0.5-R2的工艺圆角,避免铸件生产时出现应力集中,也能避免安装调试时锐边划伤操作人员。从安装边界来看,这类支座的整体安装占用空间在长度方向不超过120mm,宽度方向不超过70mm,
高度方向不超过60mm,上部安装孔的中心距按照45mm设置,适配常用的M6内六角螺栓安装,侧面销孔直径为5mm,适配标准圆柱销,弧形承托面的直径为30mm,可直接承托对应外径的轴类或筒类构件,不需要额外加装衬套。在实际的设备应用场景里,这类支座常被用在传感器检测工位、小型转轴的支撑工位、工装夹具的定位模块中,相比标准的立式支座,这种带弧形承托面的结构能直接包裹住被支撑构件的下半部分,接触面积更大,支撑稳定性更好,在有轻微振动的工况下也能保证被支撑构件的位置不发生偏移,不会因为振动导致检测数据偏差或者转轴运转出现卡滞。做结构设计时还要注意铸件的壁厚均匀性,整个零件的主体壁厚控制在5mm左右,局部加厚的凸台位置也要做平缓的过渡,避免壁厚突变导致的铸造缺陷,所有的孔位边缘都要做倒角处理,方便螺栓和销钉的装配,不会因为孔口的毛刺导致装配卡滞。这类零件也是CSWA认证考试中典型的复杂建模练习题型,需要考生熟练掌握拉伸、旋转、切除、扫描、圆角等基础建模命令,同时具备基准选择、尺寸标注、工艺结构设计的基础能力,能独立完成从二维图纸到三维模型的转化,并且保证模型的尺寸精度、结构工艺性符合实际生产要求,避免出现无法铸造、无法装配的设计问题。
