室内错层转折式防护栏杆楼梯结构设计

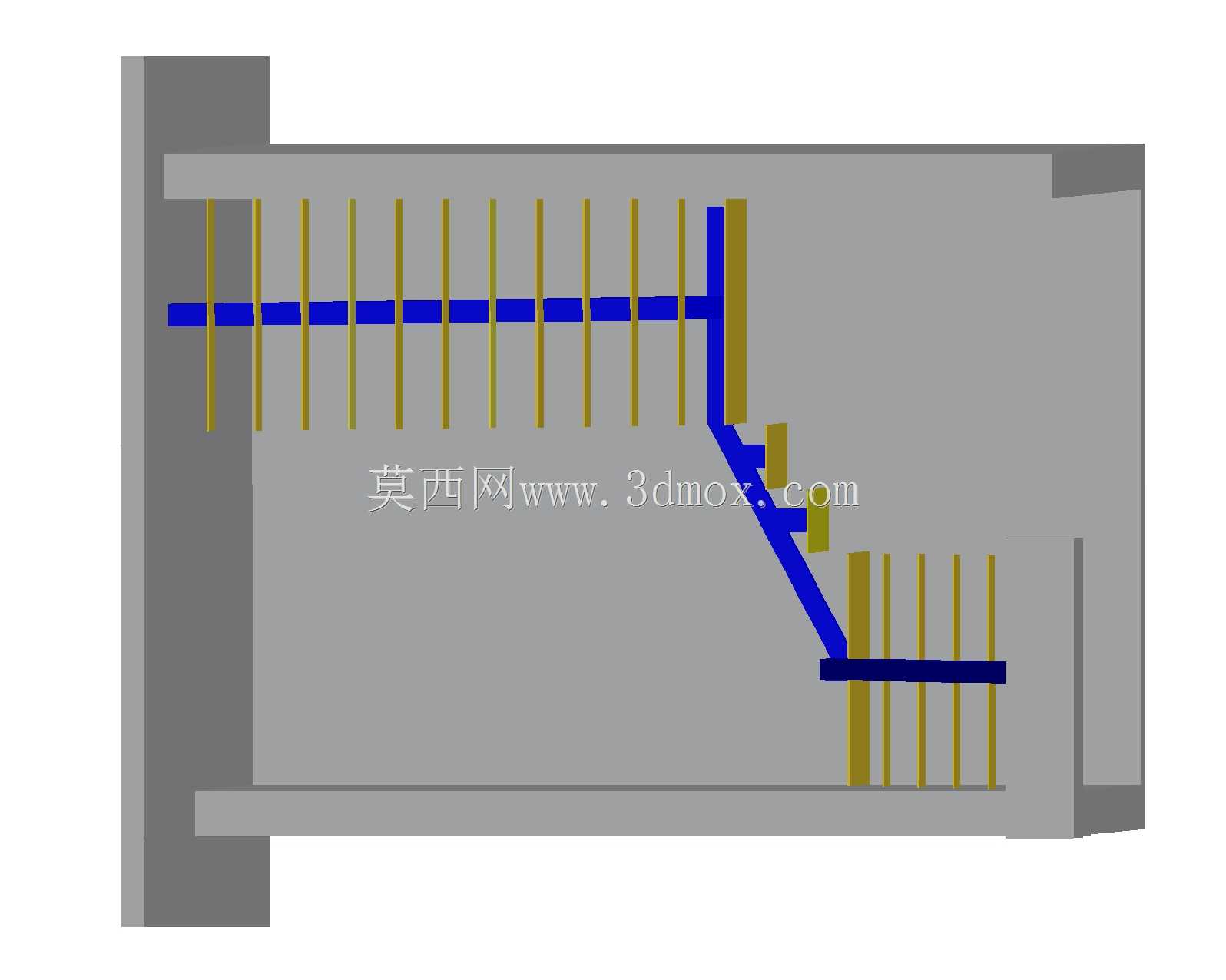

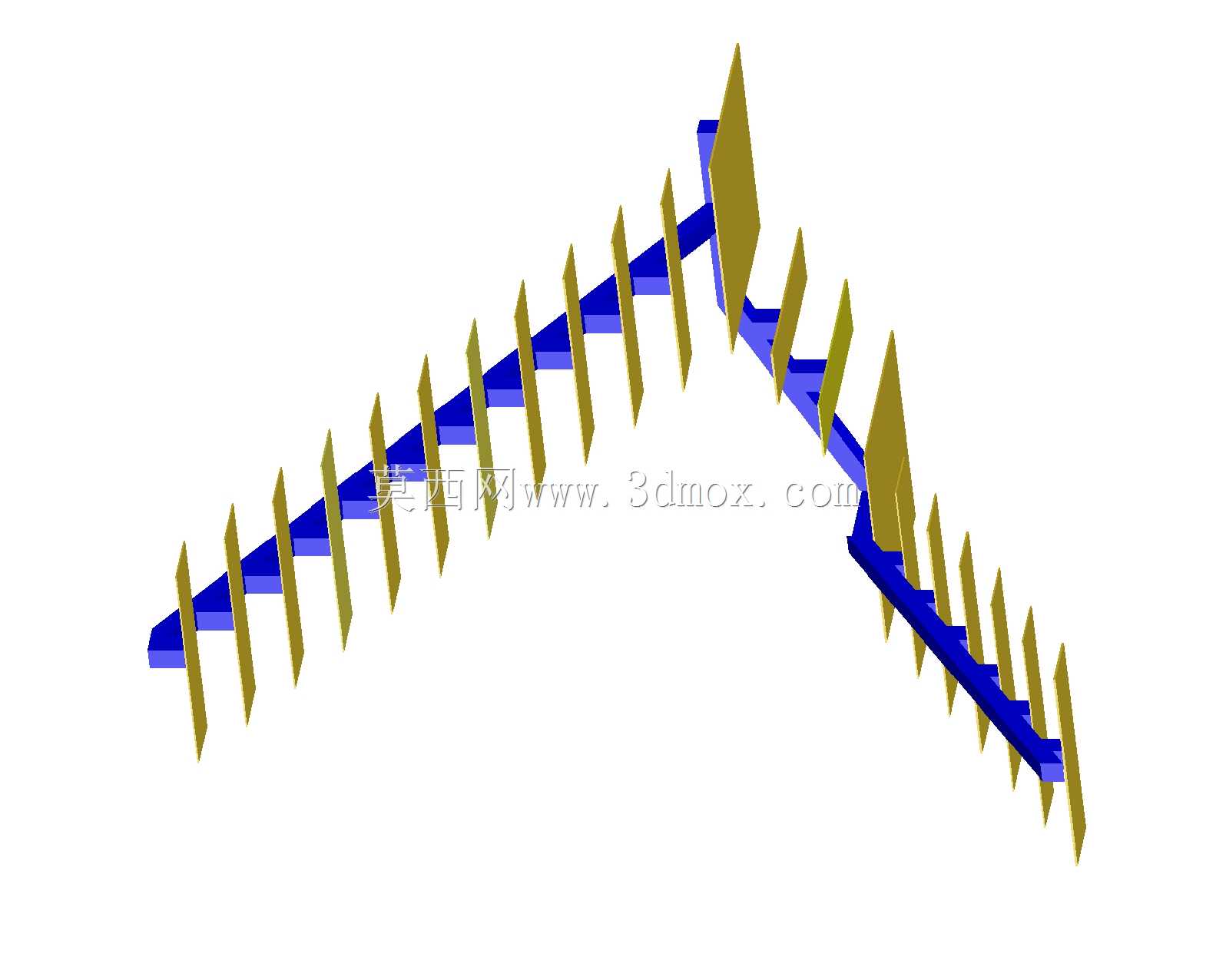

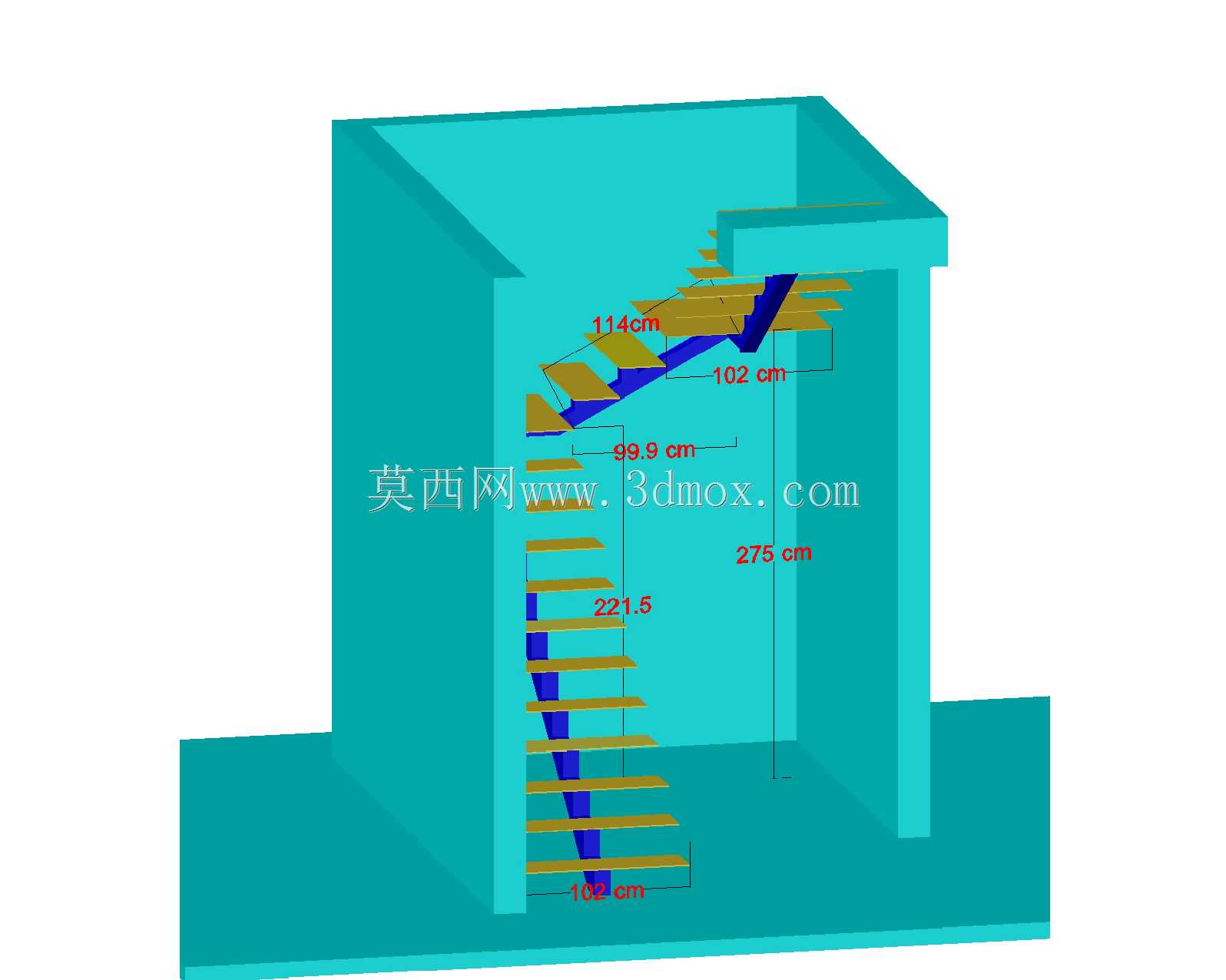

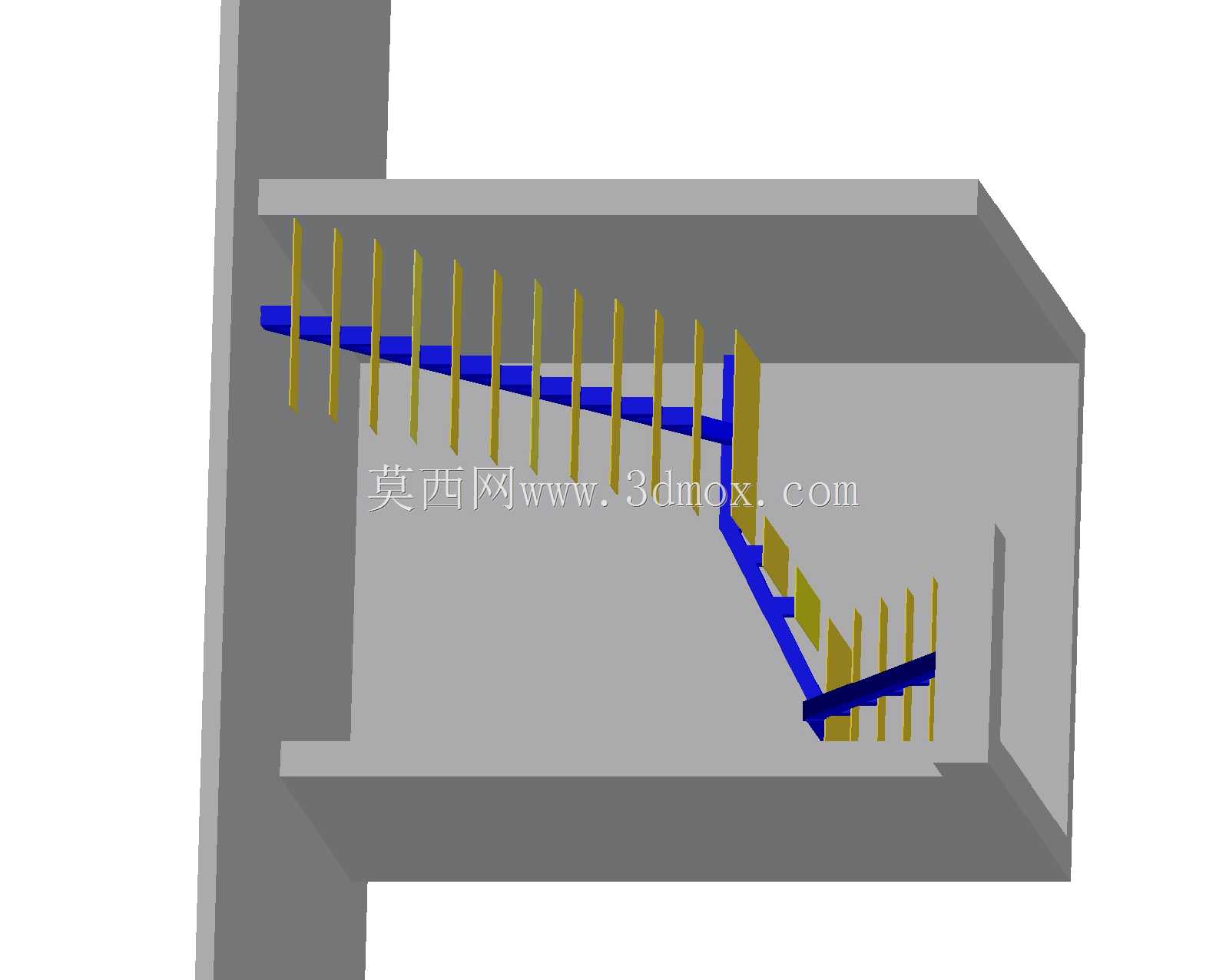

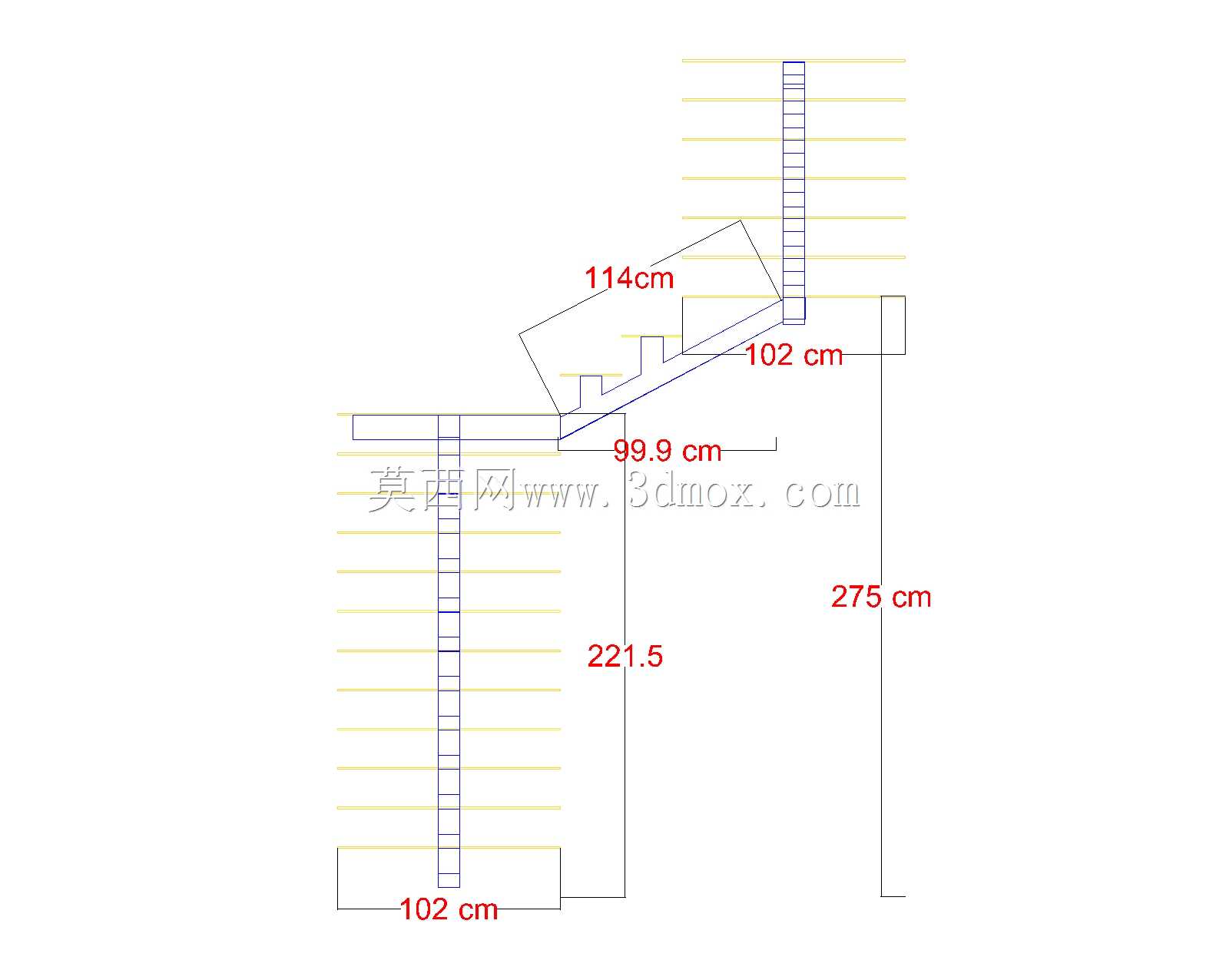

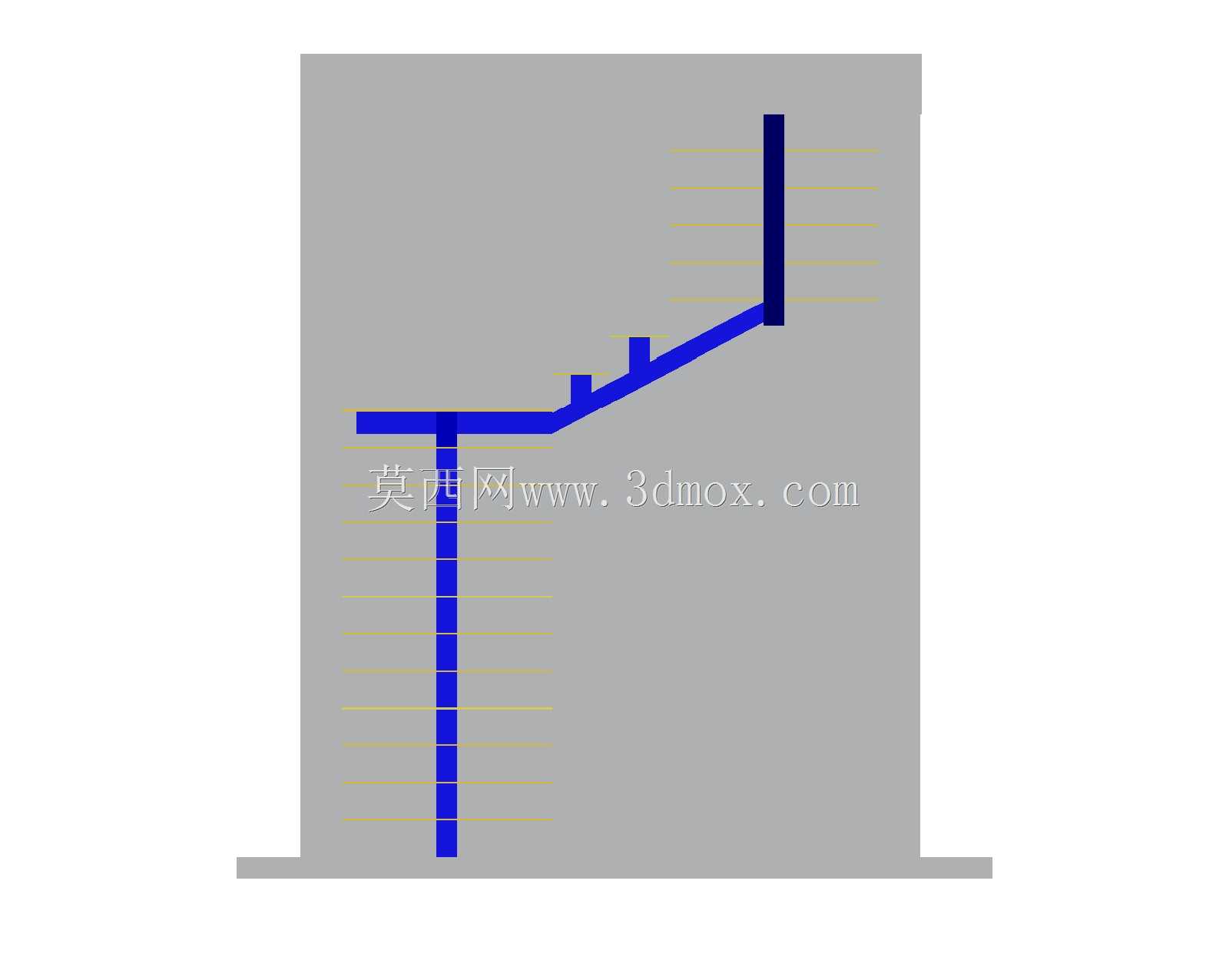

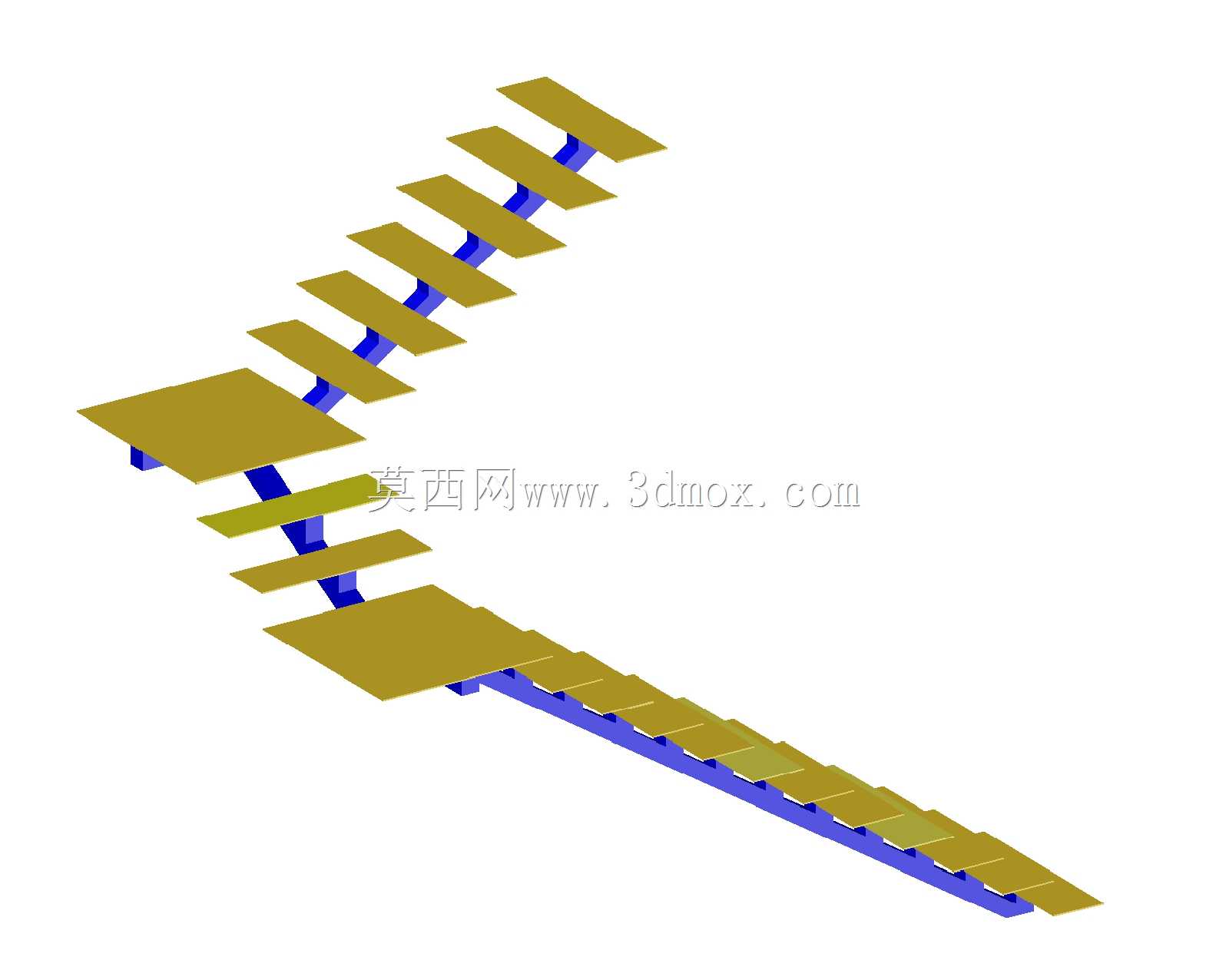

　　这套楼梯结构模型针对室内错层空间的通行需求设计，核心解决有限空间内垂直高差的连通问题，同时兼顾临边防护的安全要求，适配住宅夹层、小型商业空间跃层、工业厂房局部操作平台等场景的通行需求。从结构布局来看，模型采用单跑转折的梯段布置形式，在梯段中部设置90度转向平台，有效压缩了楼梯的水平投影长度，避免直跑梯段占用过多室内平面空间，适配层高在2.8米至3.2米之间的常规室内高差场景。梯段踏步采用等宽等高的标准化设计，踏步踏面深度控制在260毫米至280毫米区间，踢面高度控制在150毫米至160毫米区间，符合人体工程学的步幅要求，减少上下通行时的足部疲劳感，同时踏步边缘做了微小的圆角过渡处理，避免尖锐棱角磕碰造成的损伤。

　　防护栏杆部分采用竖杆式通透设计，竖向栏杆杆件间距严格控制在110毫米以内，防止儿童穿行造成坠落风险，栏杆整体高度从踏步前缘算起达到1050毫米，满足民用建筑临边防护的安全规范要求，扶手采用连续贯通的设计，在梯段转折处做平滑过渡处理，保证握持时的手部通行顺畅，没有突兀的断点或棱角。从安装边界来看，模型预留了与上层楼板、下层地面以及侧墙的连接接口，梯段两端的承重梁端设置了预埋连接点位，可直接与建筑结构的预埋钢板焊接固定，侧墙一侧的栏杆固定座可根据现场墙体材质选择膨胀螺栓或预埋焊接的安装方式，适配混凝土墙体、轻质砌块墙体等不同的基层条件。设计过程中重点考量了结构受力的合理性，梯段斜梁采用变截面设计，在梯段中部受力最大的位置适当增加梁高，

　　两端与结构连接位置做加劲肋补强，避免长期通行荷载下出现结构变形，栏杆与梯段的连接点采用穿板螺栓固定，搭配防滑垫片，防止长期使用后栏杆出现松动晃动感。模型的细节处理上，转折平台处的栏杆做了转角加固处理，平台地面与梯段踏步的衔接处做了高差找坡，避免平台位置积水积灰，扶手表面做了圆弧收边，握持直径控制在45毫米左右，符合人手握持的舒适尺寸。不同于常规直跑楼梯的设计，这套转折梯段的转向角度经过反复调整，既保证了通行时的转向空间足够，不会出现转身磕碰的问题，又尽可能压缩了无效的空间占用，对于面宽有限的狭长型室内空间适配性极强。在实际施工应用中，这套结构的所有构件都可以实现工厂预制后现场装配式安装，不需要现场大量裁切焊接，

　　能有效缩短现场施工周期，同时构件的标准化程度较高，后期维护更换单个部件时不需要整体拆解结构。从通行能力来看，梯段的净通行宽度控制在900毫米，满足单人正常通行以及小型物件搬运的需求，若有更宽的通行需求，可在现有结构基础上对称拓展梯段宽度，栏杆结构也可同步适配加宽后的尺寸，不需要重新调整核心受力逻辑。
