户外预装式箱式变电站结构设计方案

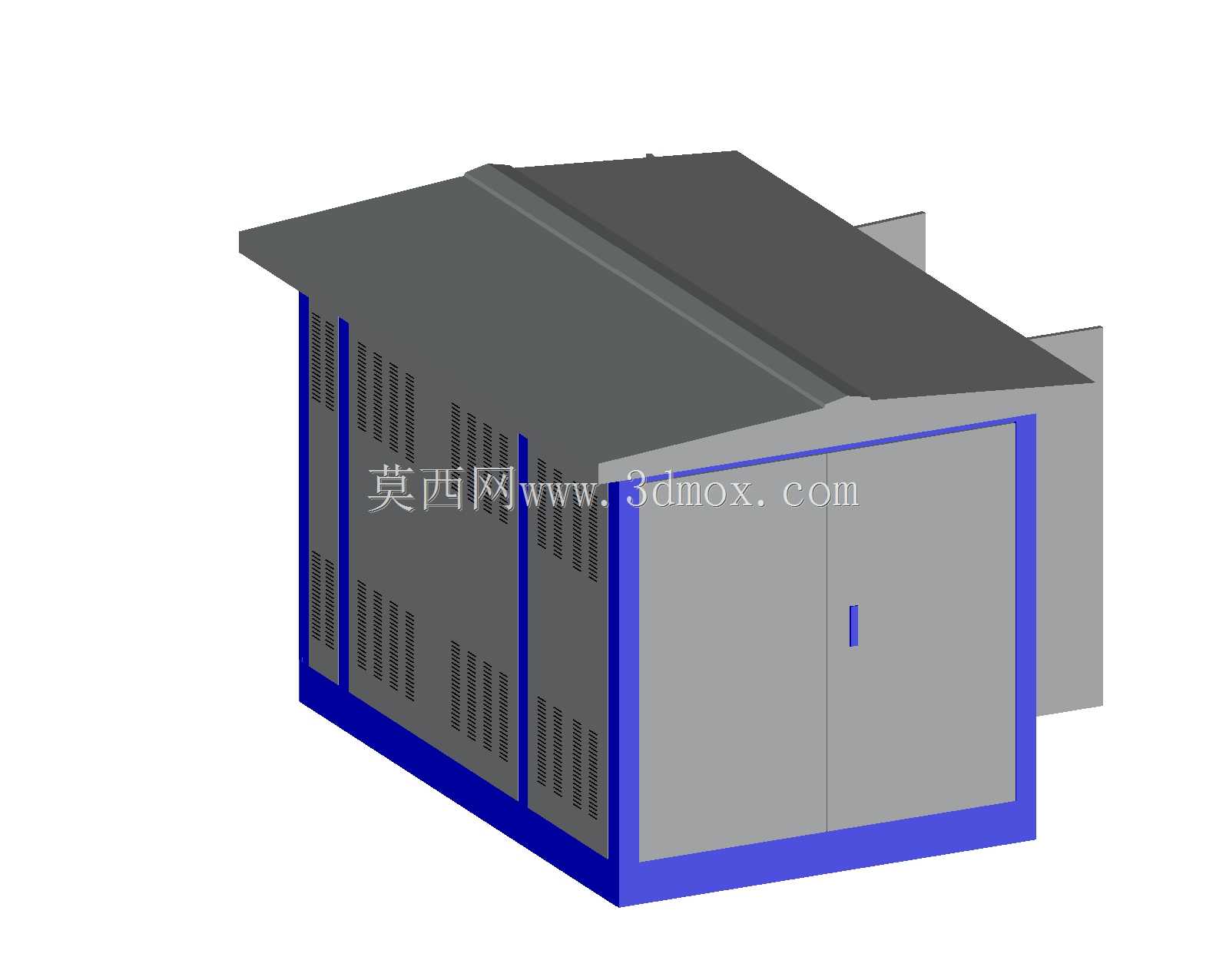

　　这款户外预装式配电设备的三维结构，是针对城乡电网改造、工业园区临时供电、商业地块配套电力接入场景做的落地化设计，日常运维中能替代传统土建配电房的功能，把高压进线、变压器降压、低压馈出的整套功能集成在同一个户外壳体内，省去现场砌筑配电房的长周期施工，设备到场后仅需完成进出线电缆接驳就能投入供电使用。从结构布局来看，整体采用双坡斜顶的外罩设计，顶部挑檐超出柜体侧边一定距离，能在暴雨天气引导雨水顺着檐边滴落，避免雨水顺着柜体接缝渗入内部舱室，外壳主体框架采用型钢焊接成型，外封板做了折边咬合处理，所有门板与框架的贴合处都预留了密封胶条的安装槽位，能满足户外露天布置的防护要求，适配路边、厂区空地、小区绿化带旁等多种户外安装场景，

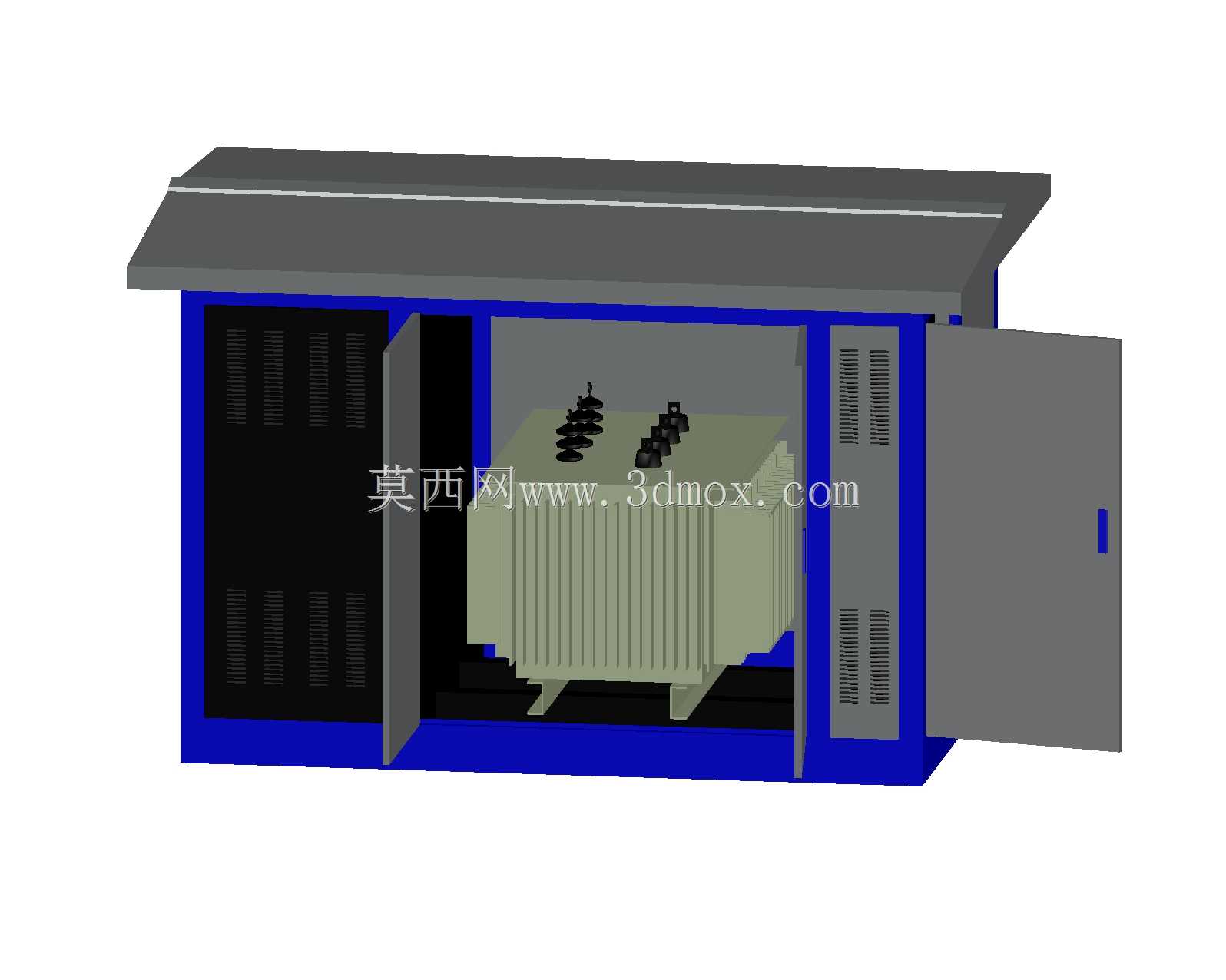

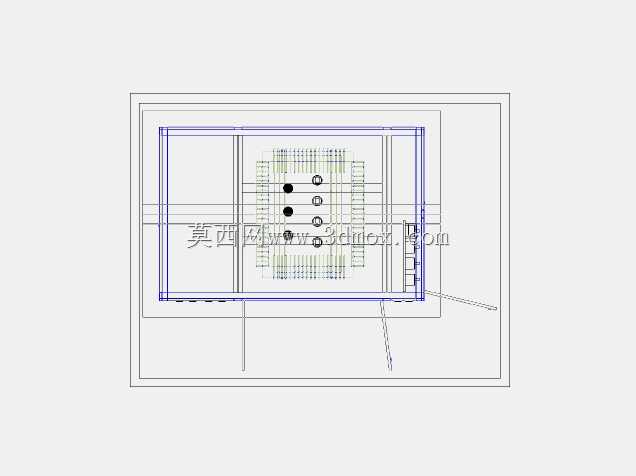

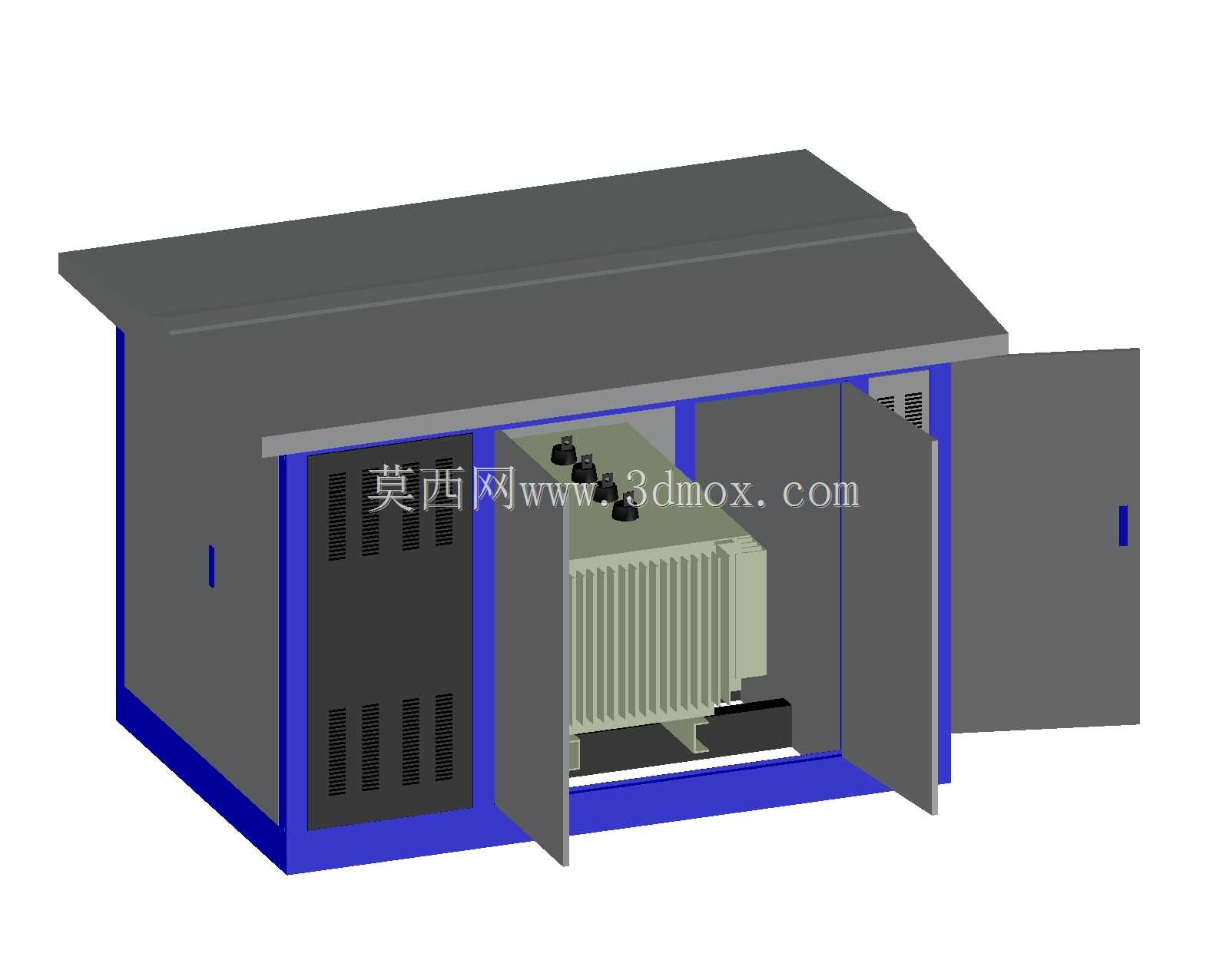

　　不需要额外搭建防雨遮阳棚。设备内部做了明确的舱室分隔，顺着开门方向依次排布高压进线舱、变压器安装舱、低压出线舱，不同舱室之间用钢板做防火分隔，每个舱室都设置独立的外开检修门，运维人员可以根据检修需求单独打开对应舱门，不需要开启其他舱室，既减少检修时的触电风险，也能避免无关人员误碰其他带电区域。门板上预留了机械锁的安装位置，同时在对应高压、低压元件的安装区域，门板上开设了通风散热栅格，栅格内侧预留了防尘网的安装卡槽，既能保证设备运行时内部热量顺着空气流通排出，也能阻挡户外的灰尘、蚊虫进入舱内堆积在电气元件上。从安装边界来看，设备底部预留了整体式槽钢底座，底座上开设有对应电缆进线的开孔，现场安装时仅需要提前做好混凝土硬化基础，

　　将设备整体吊装落在基础上，通过地脚螺栓把底座与基础固定牢固，就能完成设备的主体固定，不需要在现场做额外的柜体拼接作业，相比传统分体式配电设备能减少七成以上的现场安装工作量。设计过程中针对不同舱室的操作空间做了反复校核，高压舱内预留了足够的高压开关操作距离，保证操作人员站在舱外操作负荷开关时，活动范围满足电气安全距离要求；变压器舱的尺寸适配常规容量的油浸式或者干式变压器，舱内预留了变压器安装的固定孔位，同时在舱壁预留了温控器、排风风机的安装位置，当舱内温度超过设定阈值时，排风风机自动启动强化舱内空气流通，避免变压器长时间高温运行降低绝缘寿命；低压舱内预留了进线断路器、馈出回路断路器、无功补偿模块的安装导轨位置，

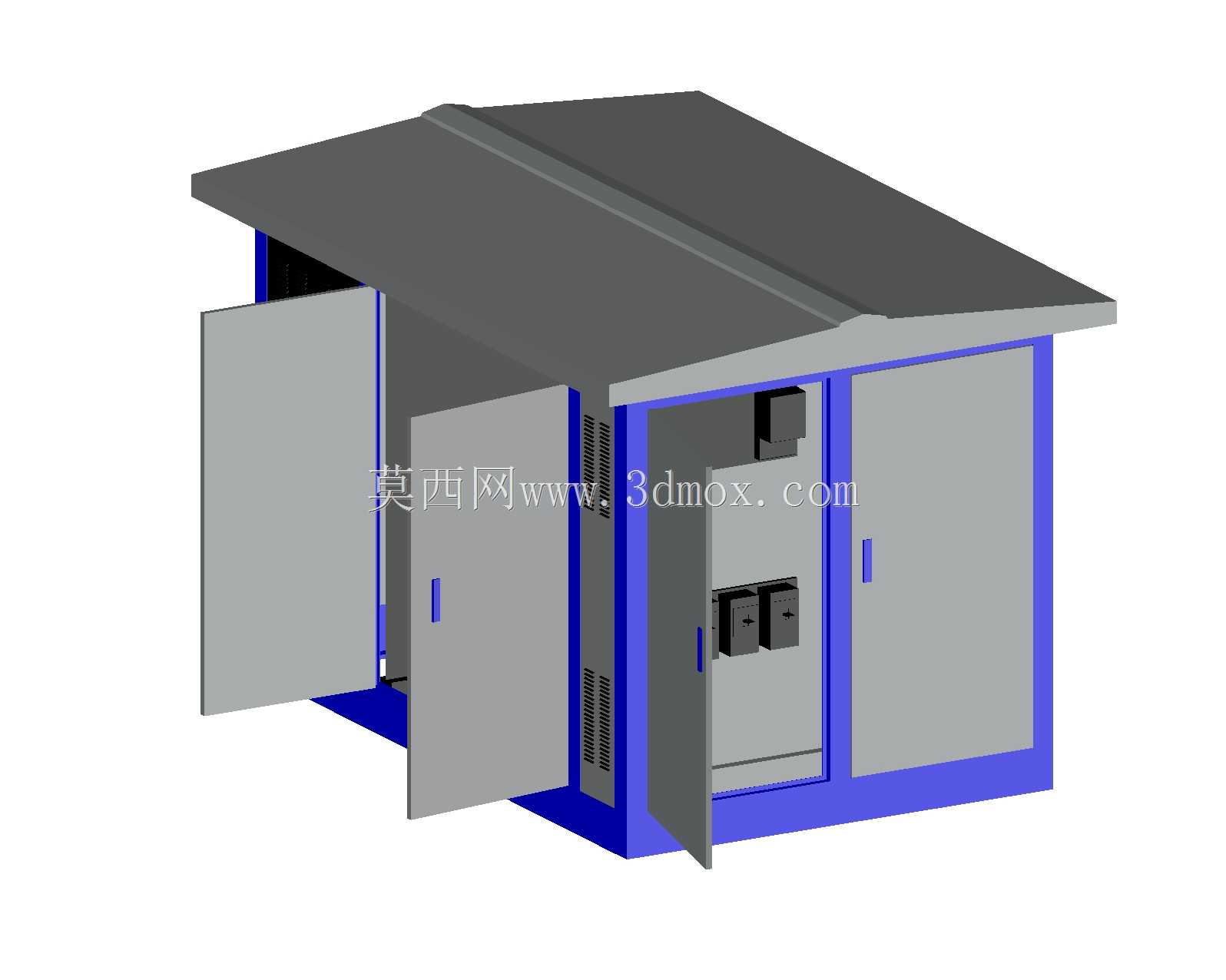

　　同时预留了二次线缆的走线槽空间，方便现场根据实际出线回路数量调整元件排布，所有二次线都可以顺着走线槽规整排布，避免线缆杂乱影响后续检修。门板的开合角度做了限位设计，每扇门打开到九十度位置时会被限位结构固定，不会因为户外风力吹动导致门板突然闭合碰伤运维人员，门体与框架之间采用镀锌铰链连接，铰链处做了防锈处理，能适应户外长期日晒雨淋的使用环境，不会因为锈蚀导致门板开合卡滞。设备外壳的边角都做了圆弧过渡处理，避免尖锐边角在运输、安装过程中划伤作业人员，顶部斜顶的坡度经过测算，能保证冬季积雪顺着坡面滑落，不会在顶部堆积造成额外的荷载压力。考虑到户外设备的防盗需求，所有检修门的锁具都采用通用的配电设备专用锁，只有运维人员持有专用钥匙才能开启，避免无关人员随意打开舱门引发安全事故。在三维建模过程中，所有板件的折弯系数、焊接预留量都按照实际钣金加工的参数设置，导出的加工图纸可以直接用于激光下料、折弯成型，不需要二次调整尺寸，框架的型钢选型也经过承重校核，能承受顶部积雪、侧面风压的荷载，不会出现框架变形的问题。设备整体的色彩搭配采用行业通用的配色，框架部分做蓝色喷涂，门板采用浅灰色喷涂，既符合电力设备的视觉识别习惯，浅灰色门板也能减少户外阳光照射下的热量吸收，降低舱内的温升速度。
