装载机试验用风冷散热动力单元结构

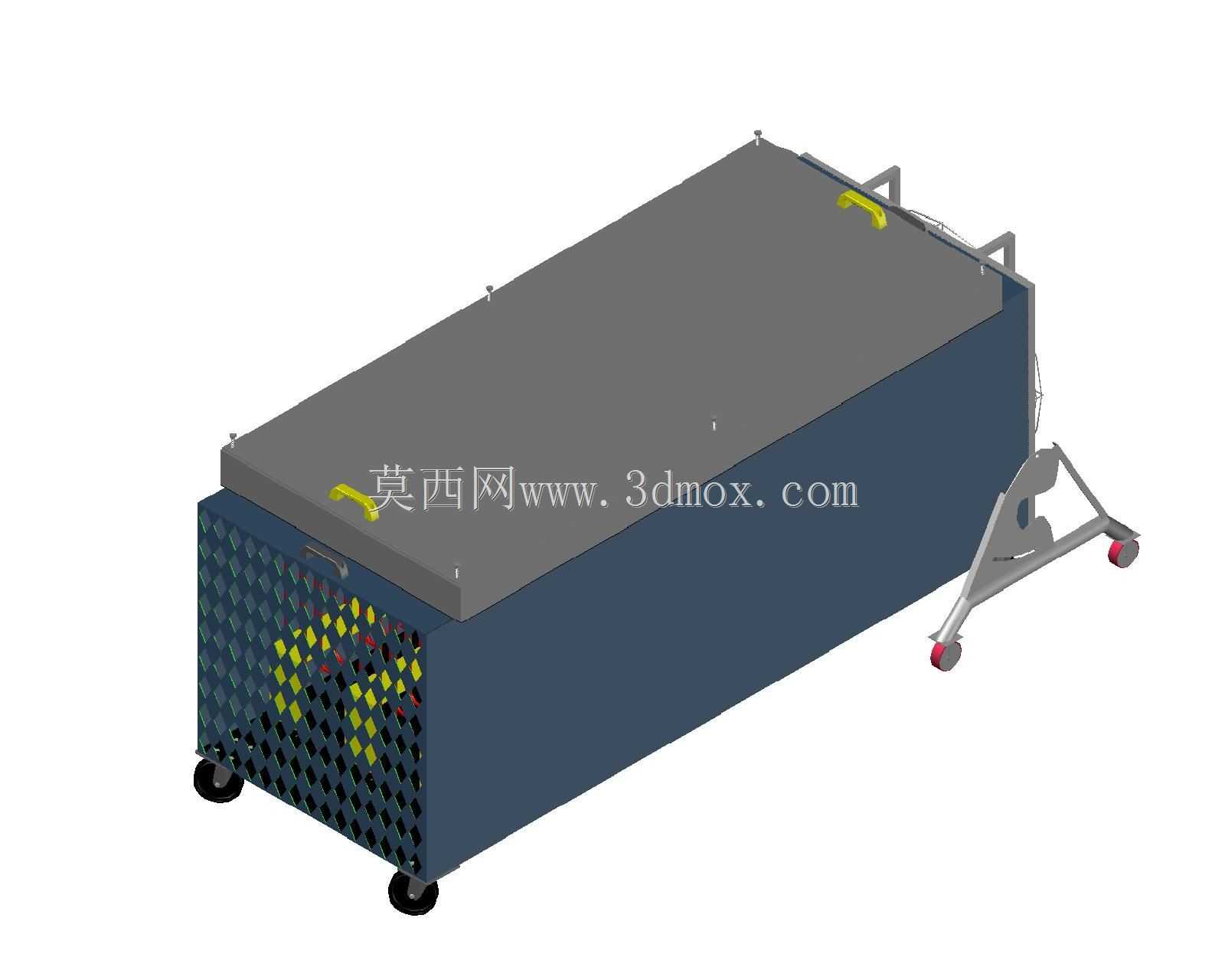

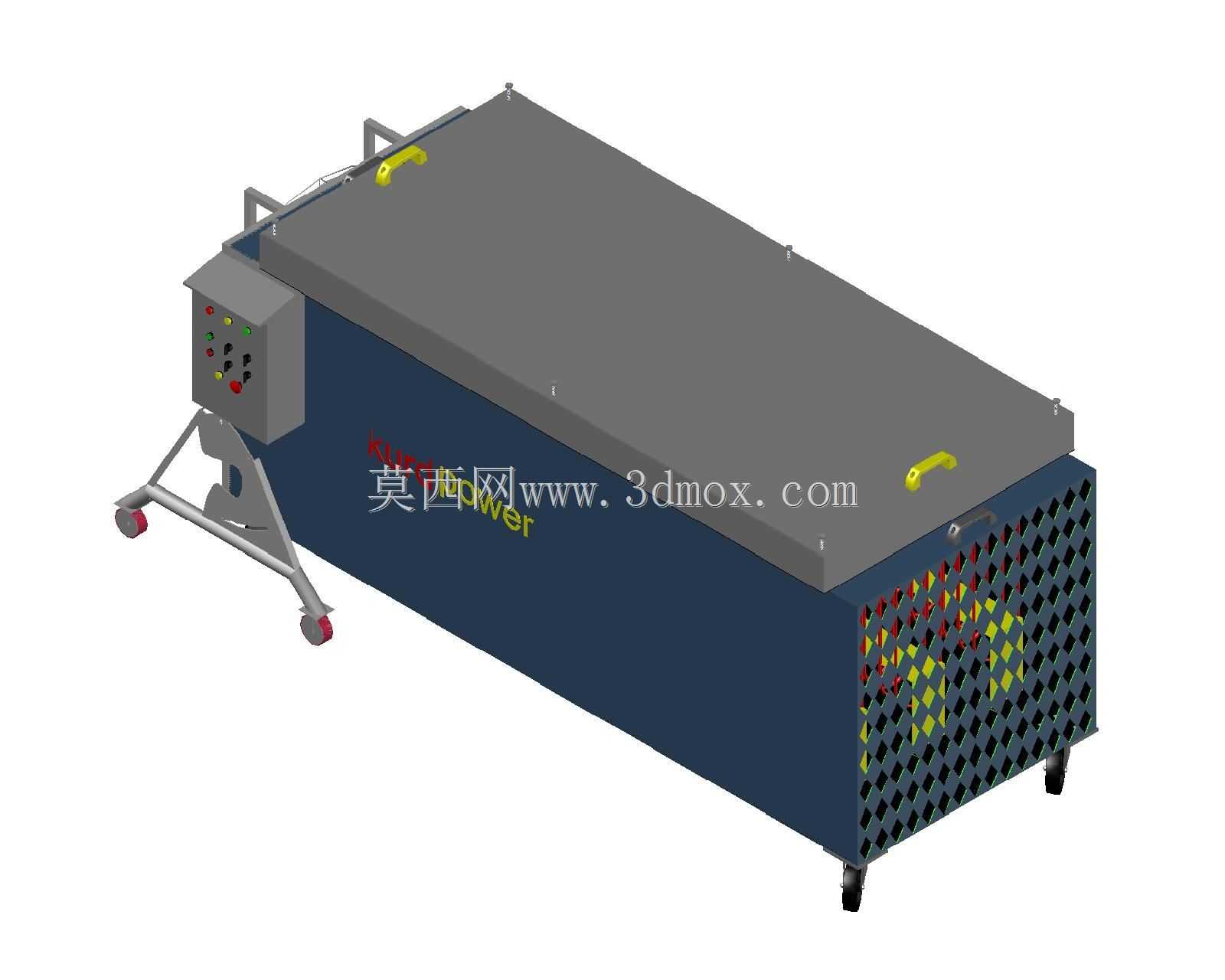

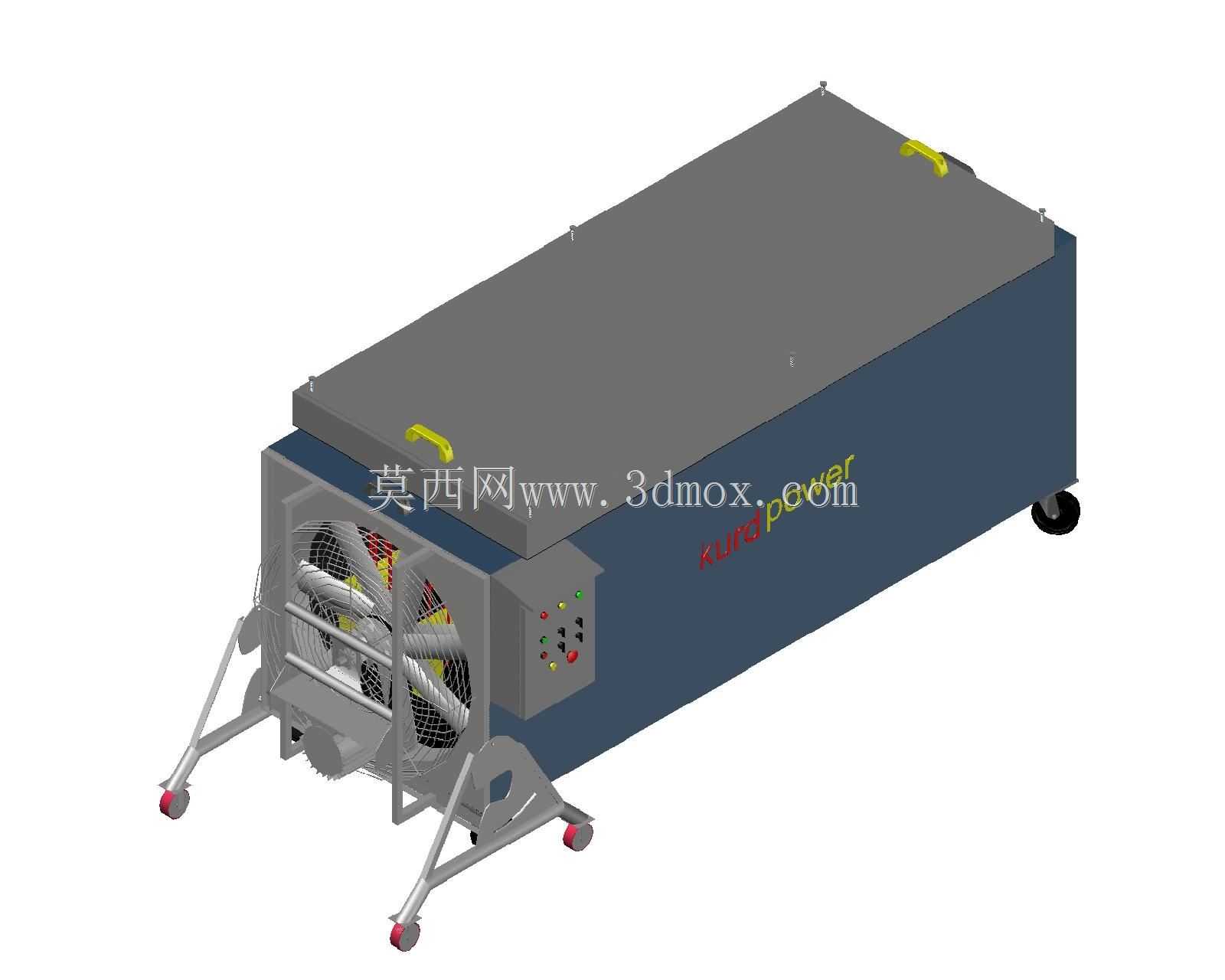

　　在装载机整机性能验证的台架试验环节，散热系统的匹配度直接决定了动力单元持续负载运行的稳定性，这套风冷式散热动力单元就是针对装载机试验场景开发的集成式配套装置，区别于常规车载散热系统，它采用独立移动式结构设计，不需要依托装载机本体的安装位，可直接对接试验台架的动力输出端与冷却管路，适配不同吨位装载机的模拟负载试验需求。从结构布局来看，整套装置采用卧式长方体箱型主体作为承载基体，主体底部四角配置带刹车的万向脚轮，单轮额定承载满足整套装置满液状态下的移动需求，脚轮安装座采用加厚钢板折弯焊接，与箱体底部的框架梁通过螺栓刚性连接，移动时可通过单人推移完成工位切换，到位后踩下刹车即可锁定位置，不需要额外做地脚固定，

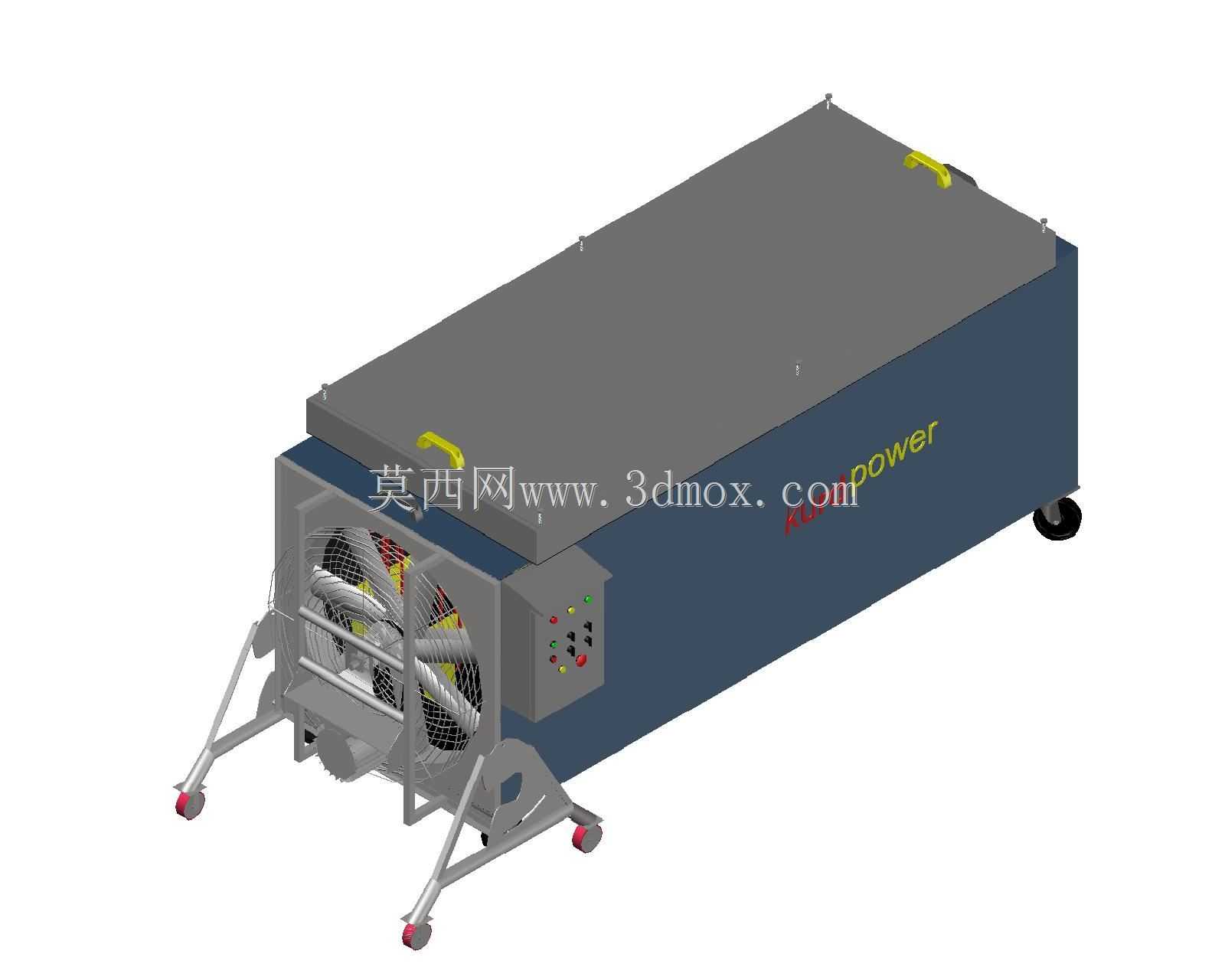

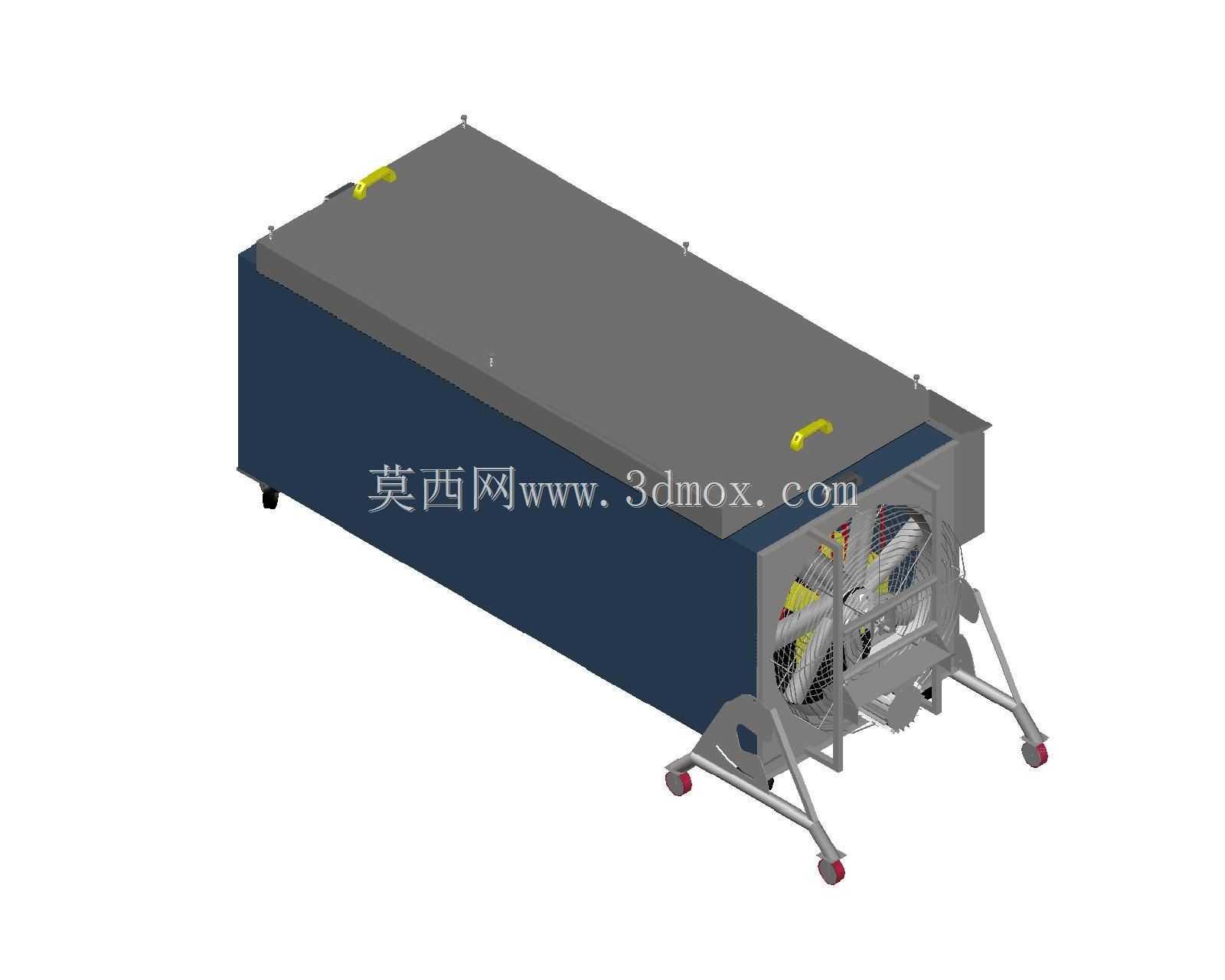

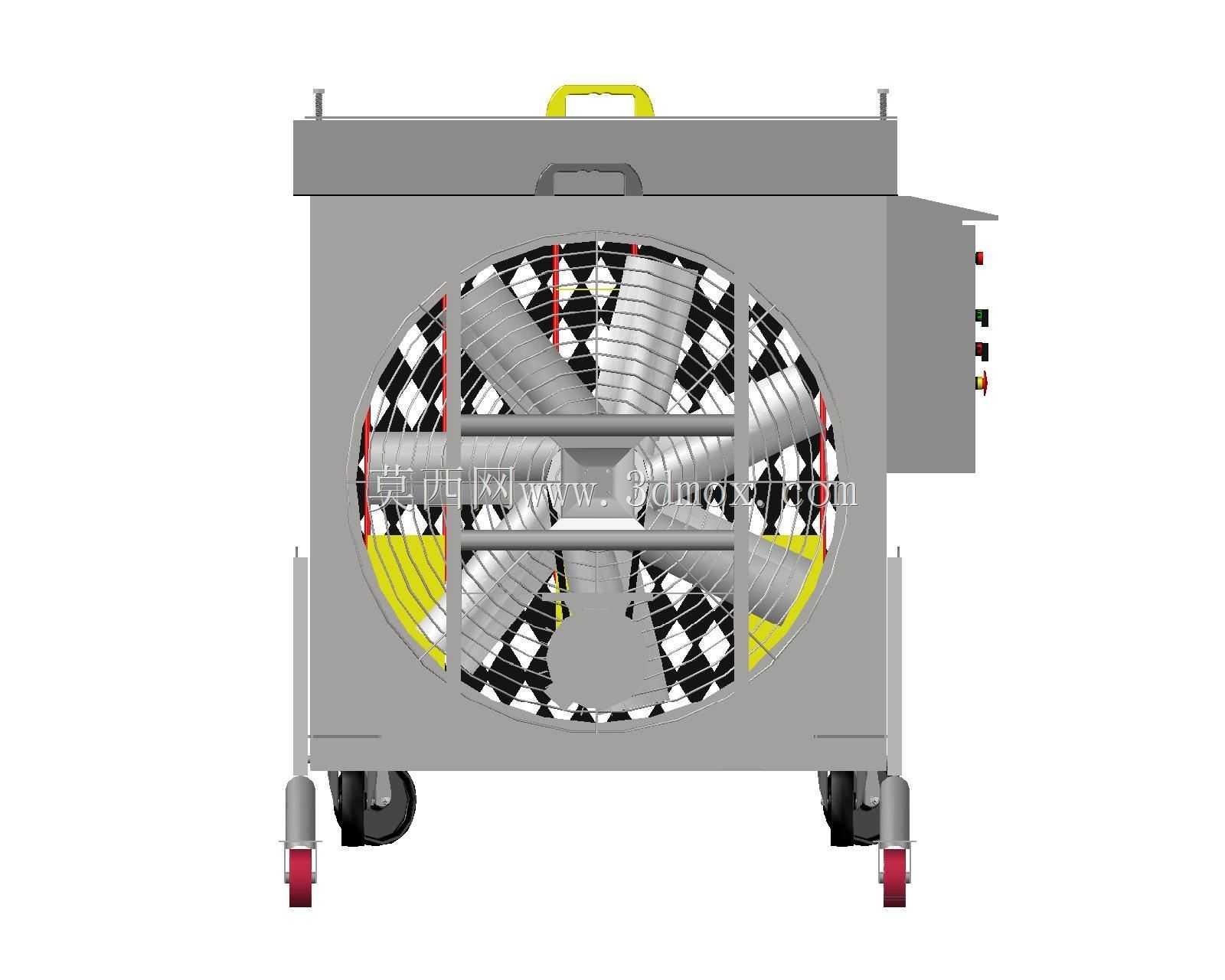

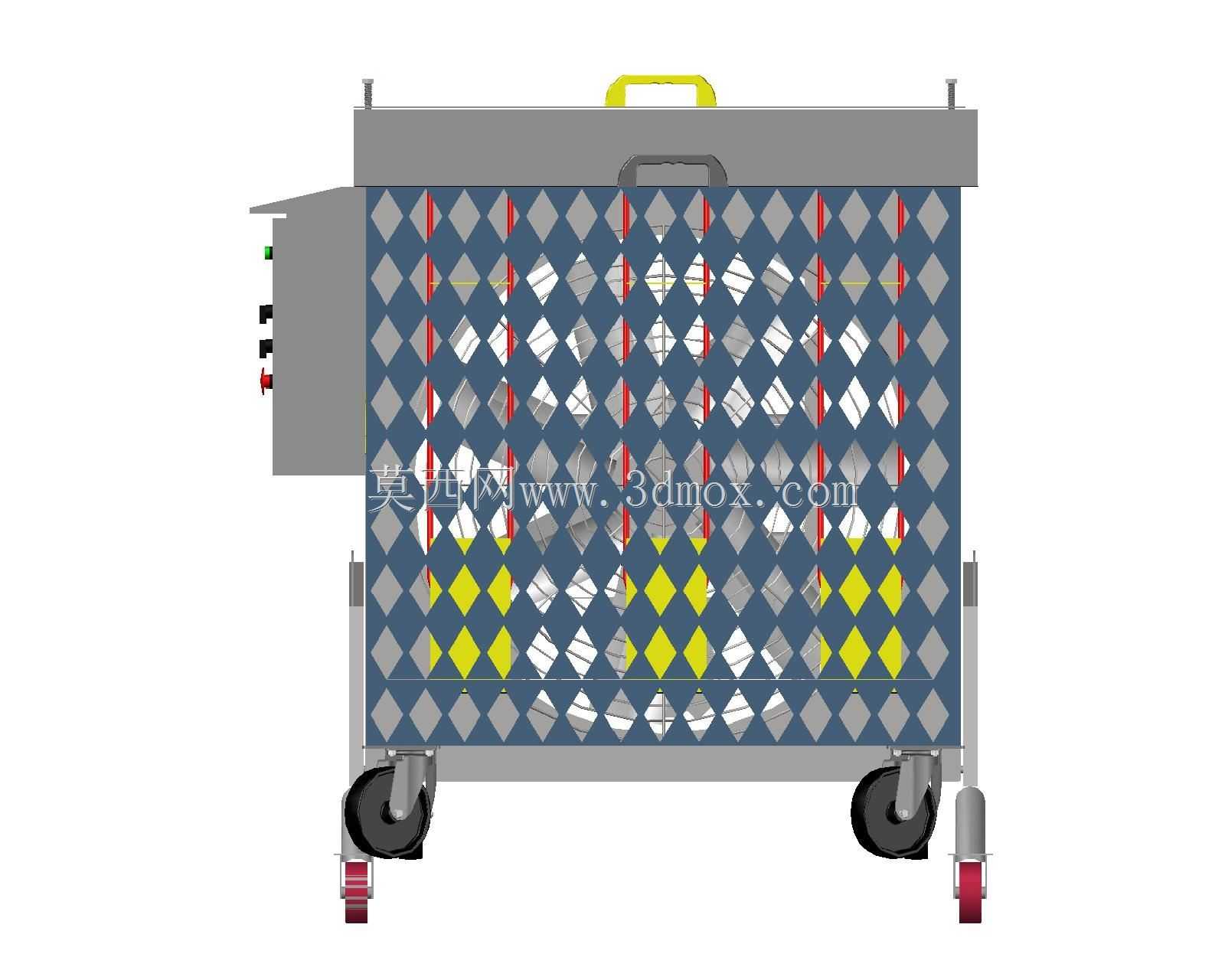

　　适配试验车间内多工位轮转的测试需求。箱体前端为核心散热工作面，大直径轴流风叶直接外露安装，风叶外围设置金属防护网罩，防护网采用钢筋焊接成型，网格间隙控制在15mm以内，既保证通风量又能避免试验过程中杂物卷入风叶造成设备损坏，风叶驱动电机直接固定在箱体前端的安装支架上，支架与箱体主框架采用螺栓连接，后期维护时可直接拆解支架整体取出风叶与电机，不需要拆解整个箱体结构。风叶侧旁集成了控制操作面板，面板上排布了电源开关、风速调节旋钮、温度显示表、故障报警指示灯，所有控制元件均采用嵌入式安装，面板与箱体接缝处设置橡胶密封胶条，可阻挡试验车间内的粉尘进入箱体内部侵蚀电气元件，操作面板的安装高度距离地面1.1米，刚好适配站立操作的人体工程学高度，

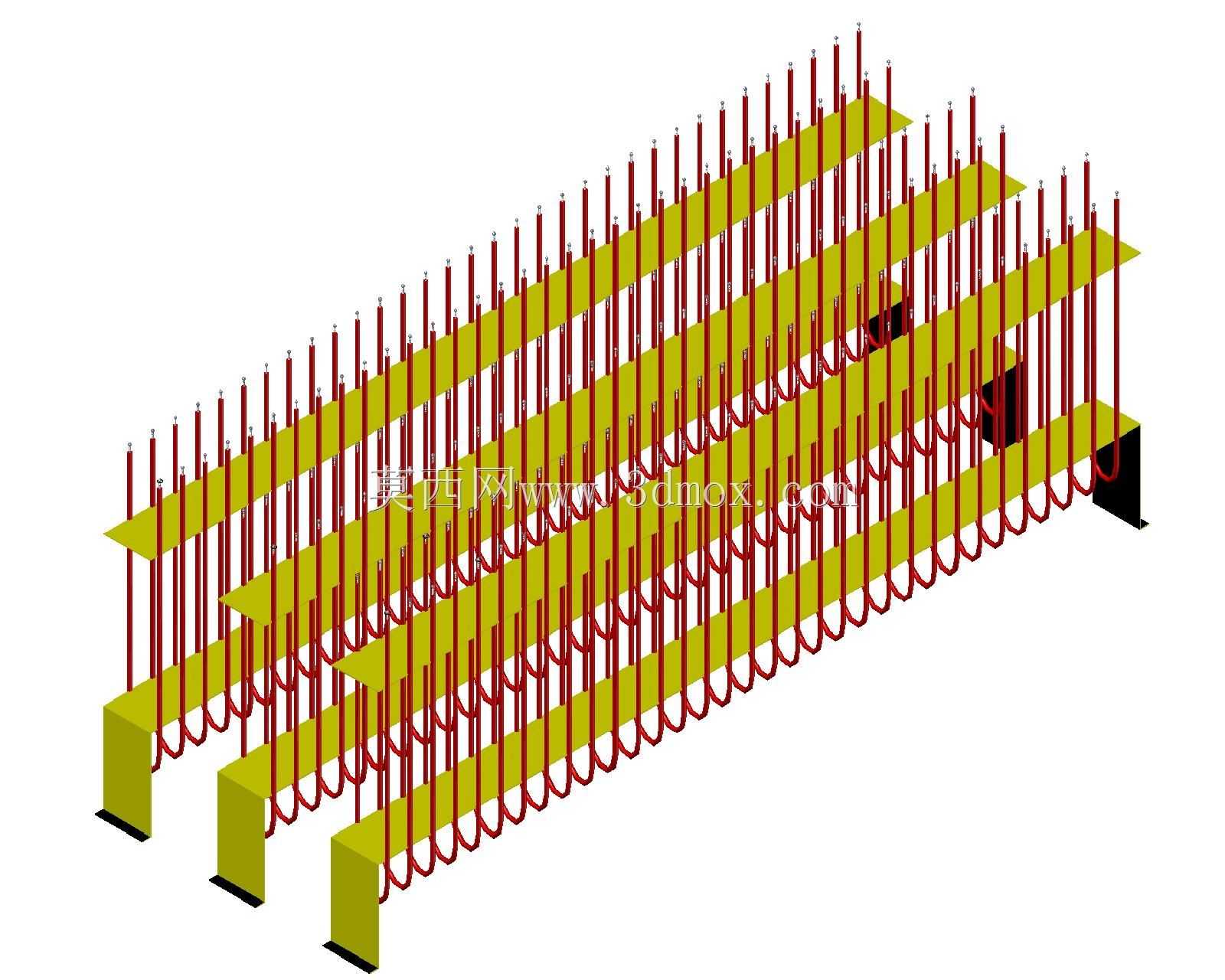

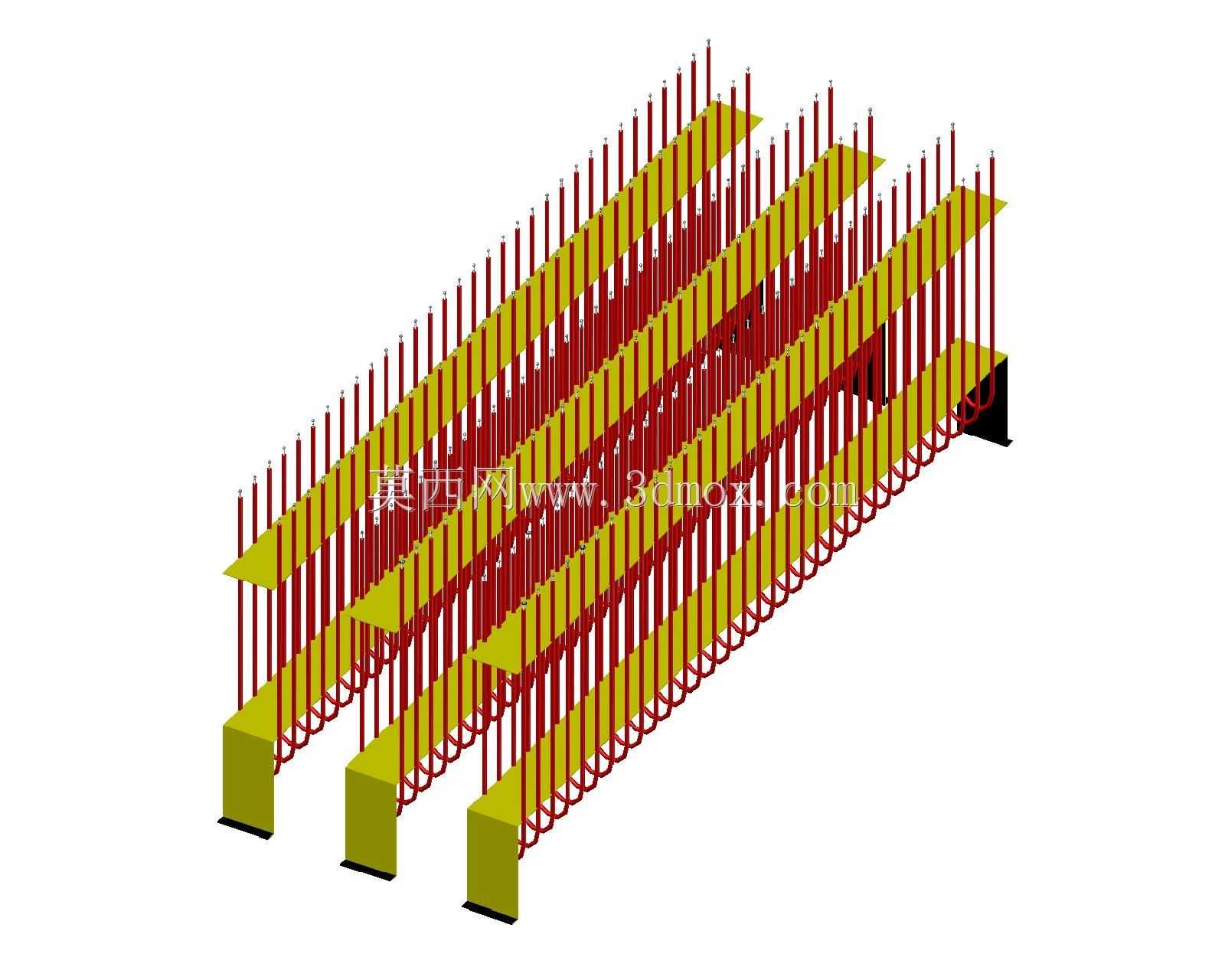

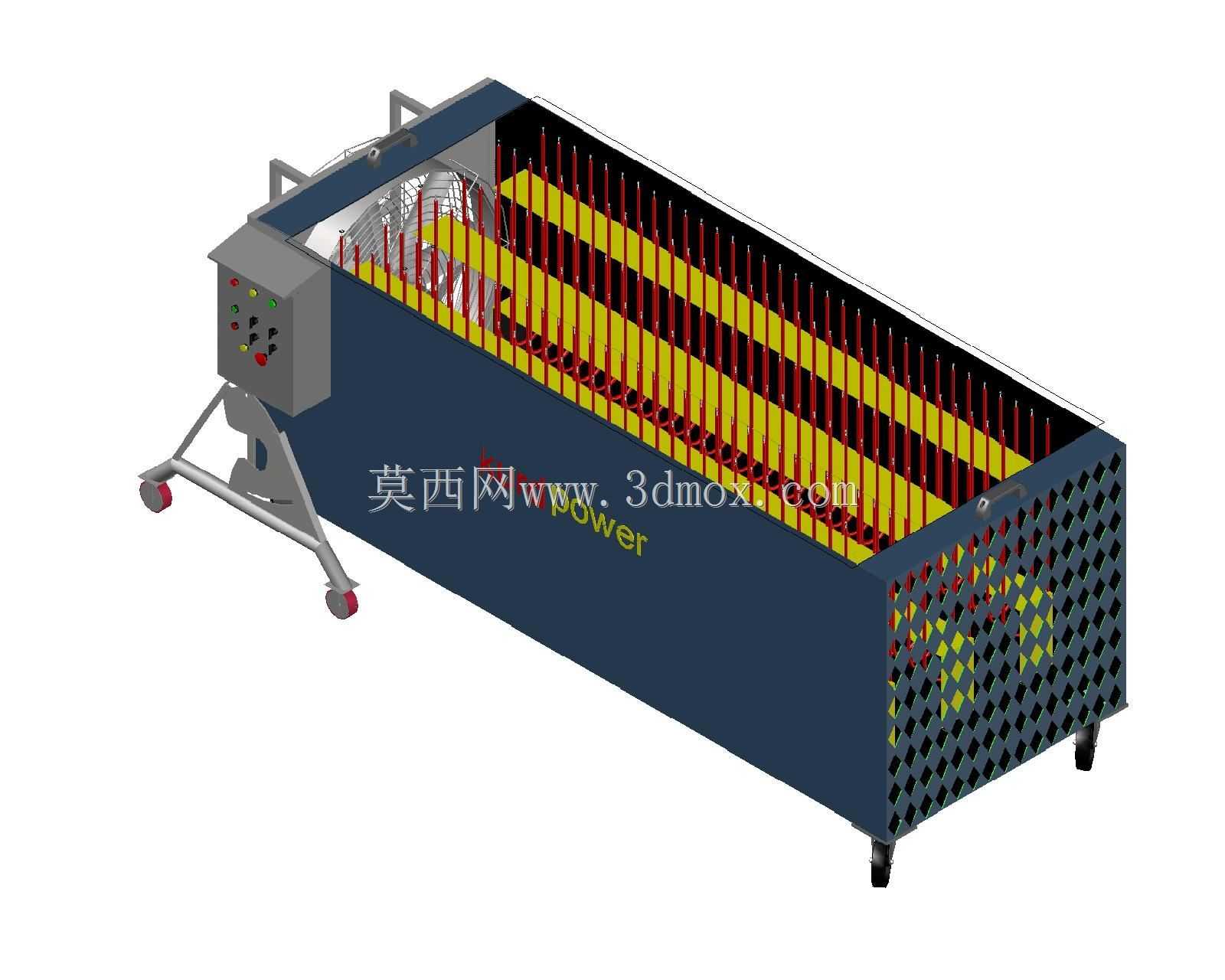

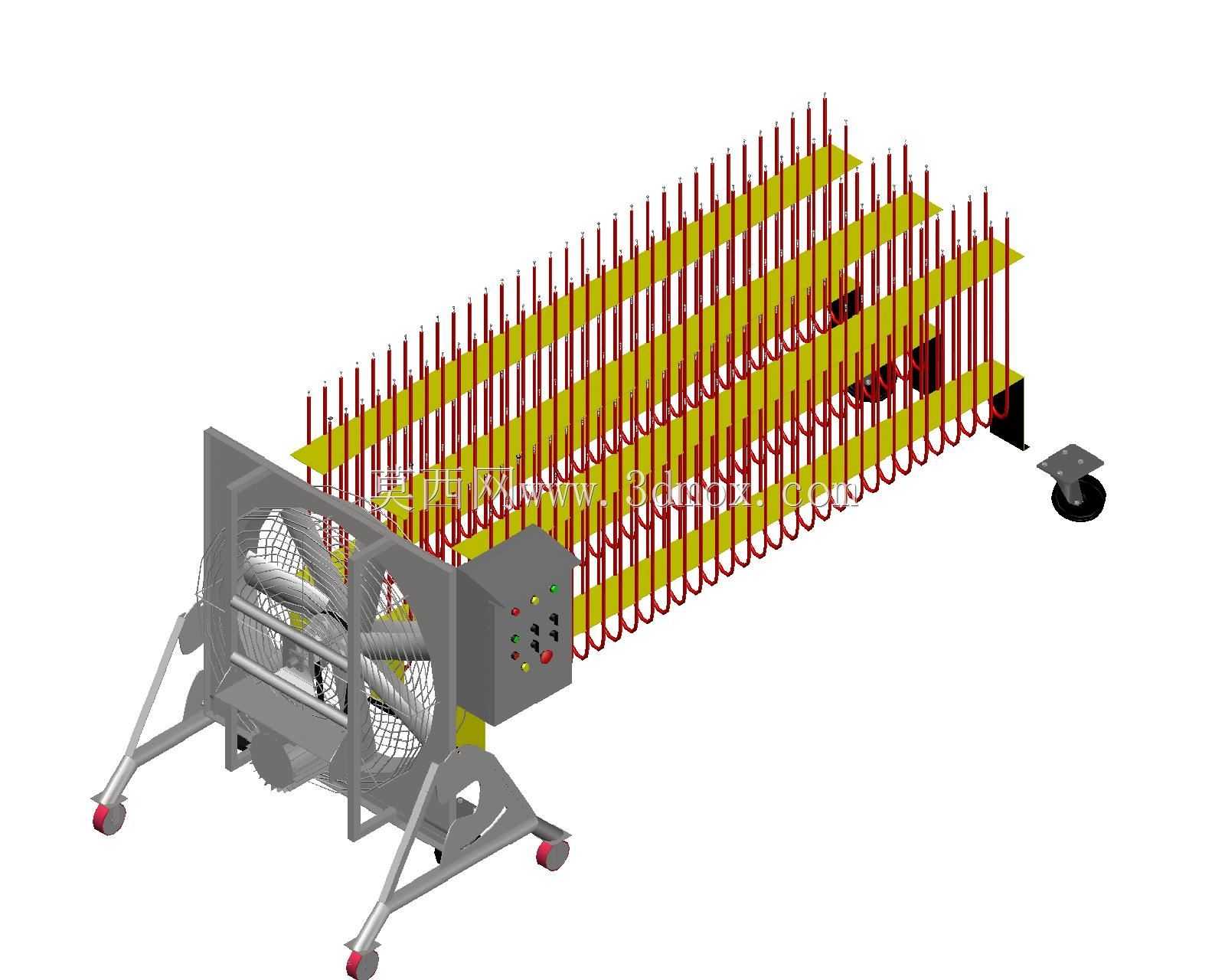

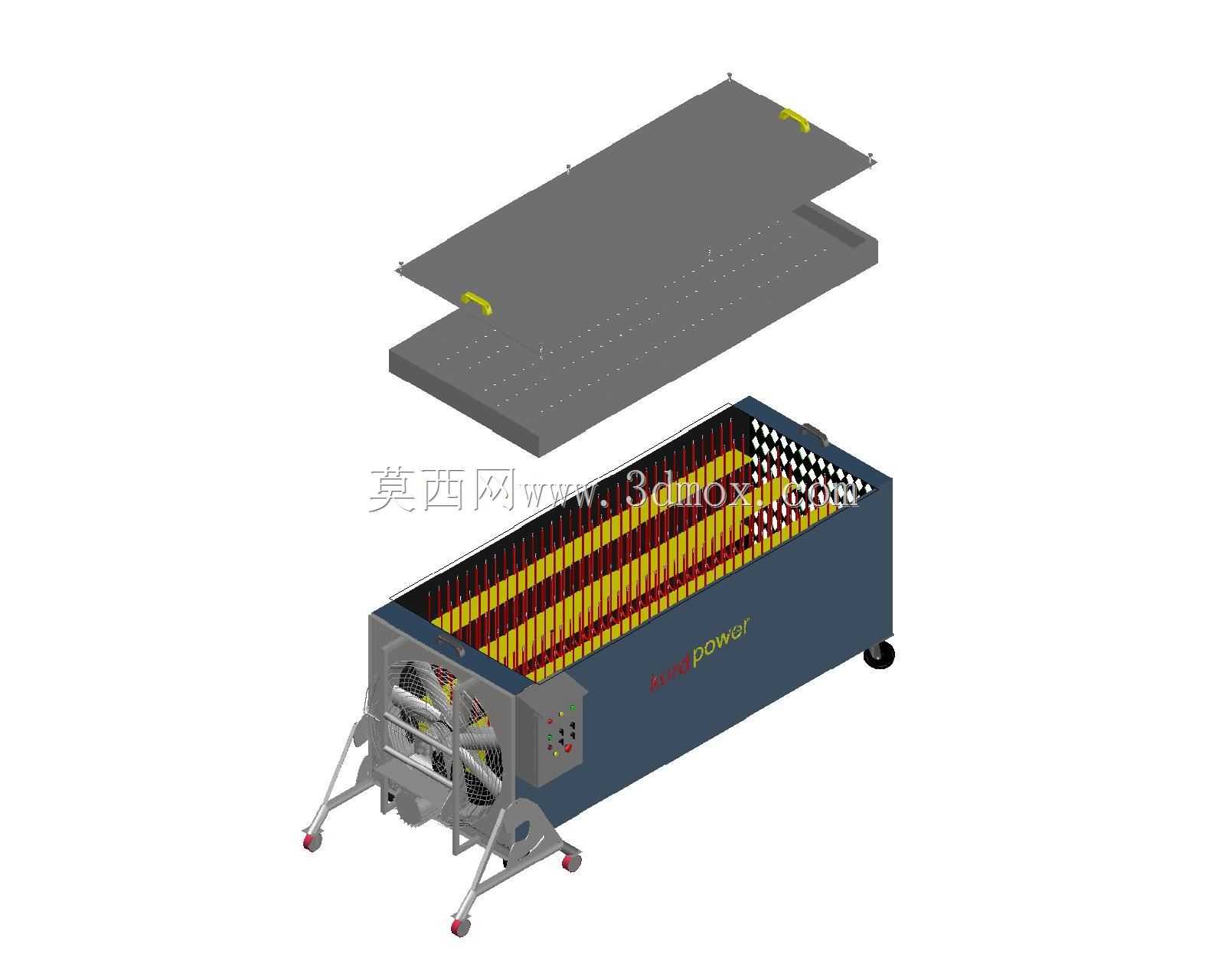

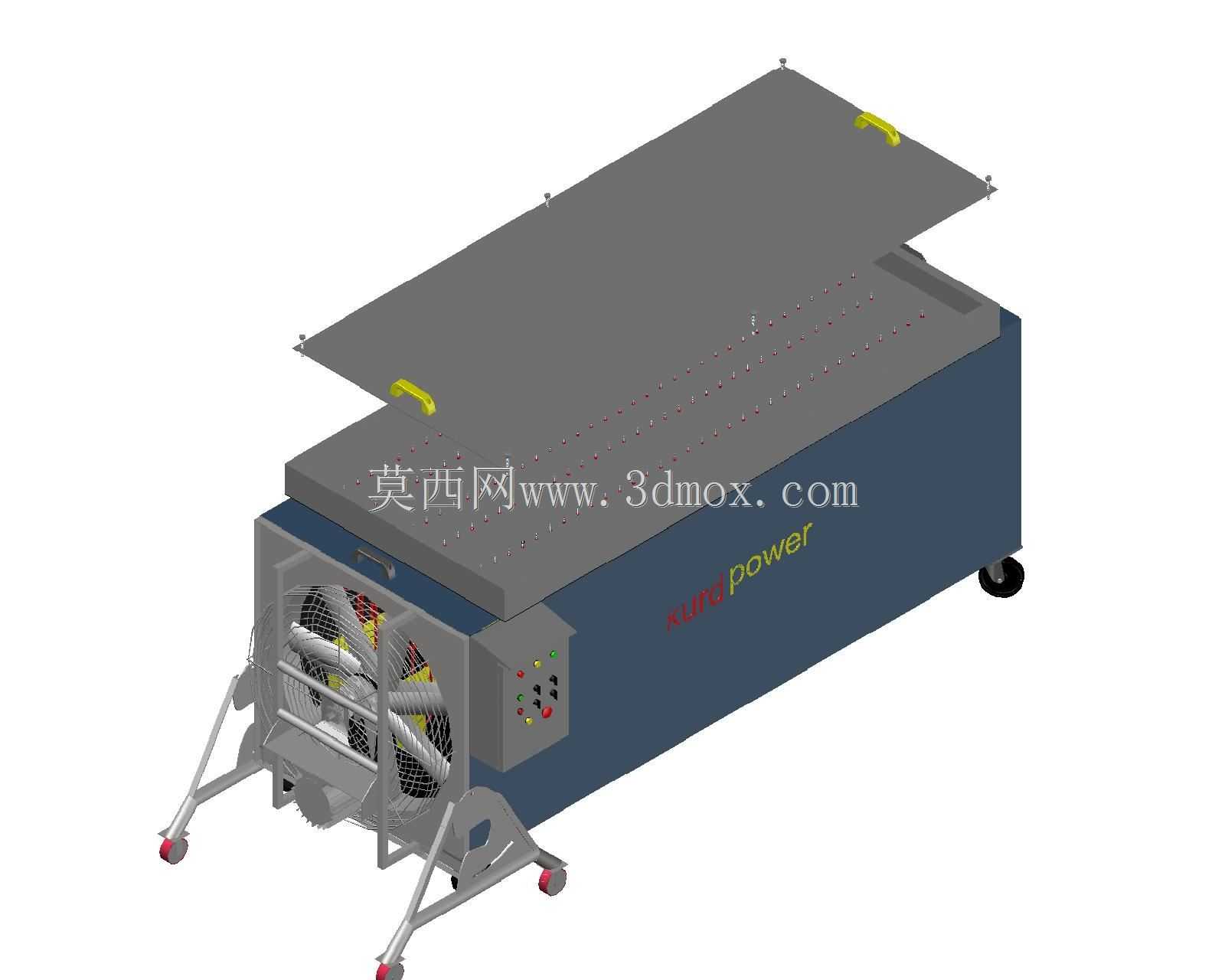

　　操作人员不需要弯腰即可完成所有参数调节与状态查看。箱体顶部设置两个对称分布的黄色吊装把手，同时兼顾推移时的扶手功能，把手采用圆钢弯制成型，表面包裹防滑橡胶套，与箱体顶部的安装座通过焊接固定，可满足整套装置的吊装转运需求。箱体侧面预留了流体管路快插接口，接口采用标准法兰连接尺寸，可快速对接试验台架的冷却液循环管路，不需要现场做焊接或螺纹攻丝处理，接口位置距离地面高度0.4米，与常规试验台架的管路出口高度匹配，可减少管路弯折带来的流阻损失。从设计思路层面，这套装置优先考虑了试验场景的通用性与维护便捷性，箱体内部的散热器芯体采用模块化安装设计，可根据不同试验工况的散热需求更换不同换热面积的芯体，不需要改动外部框架结构；

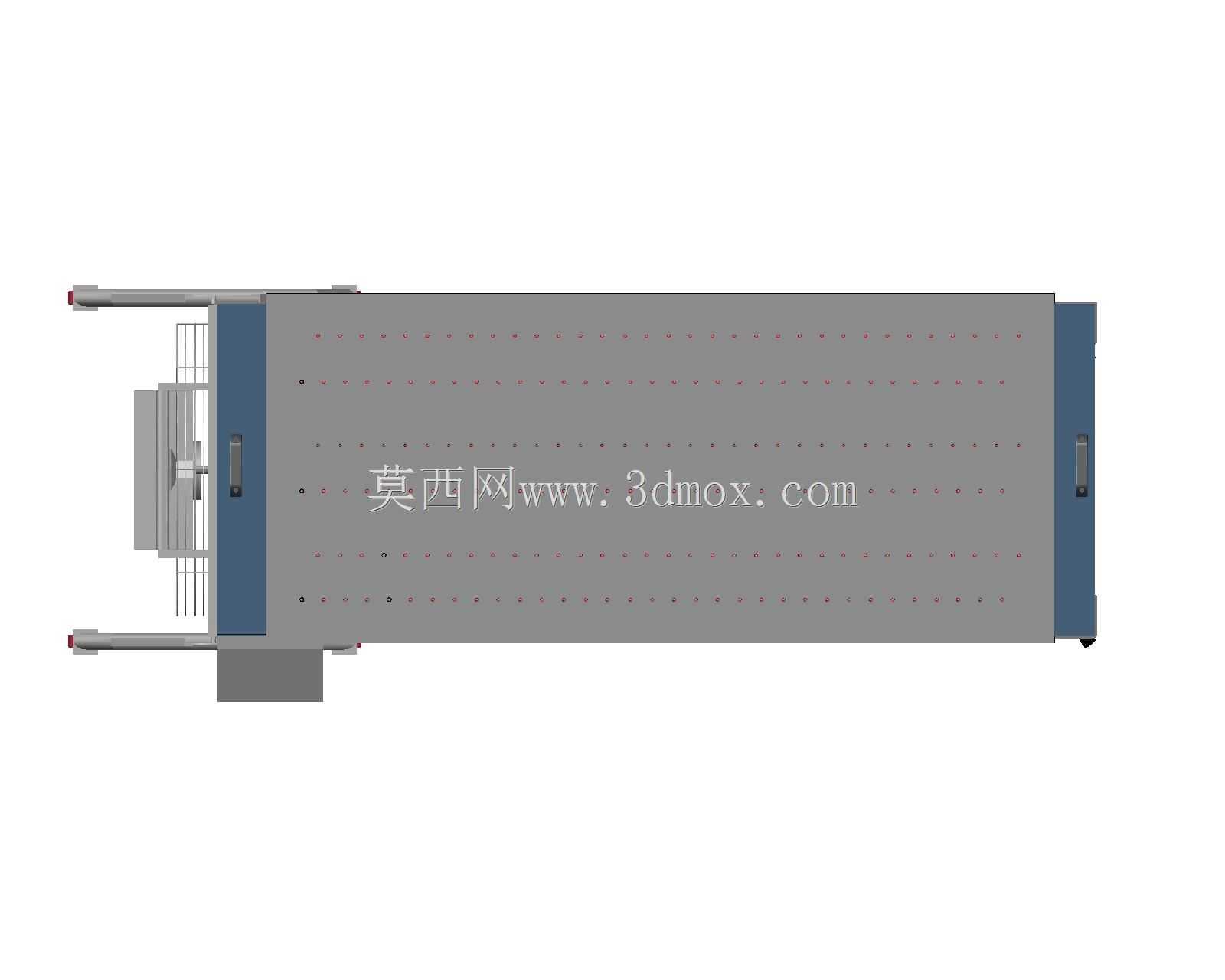

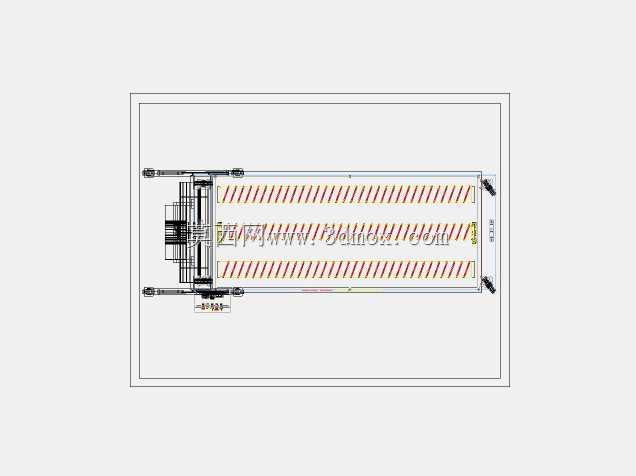

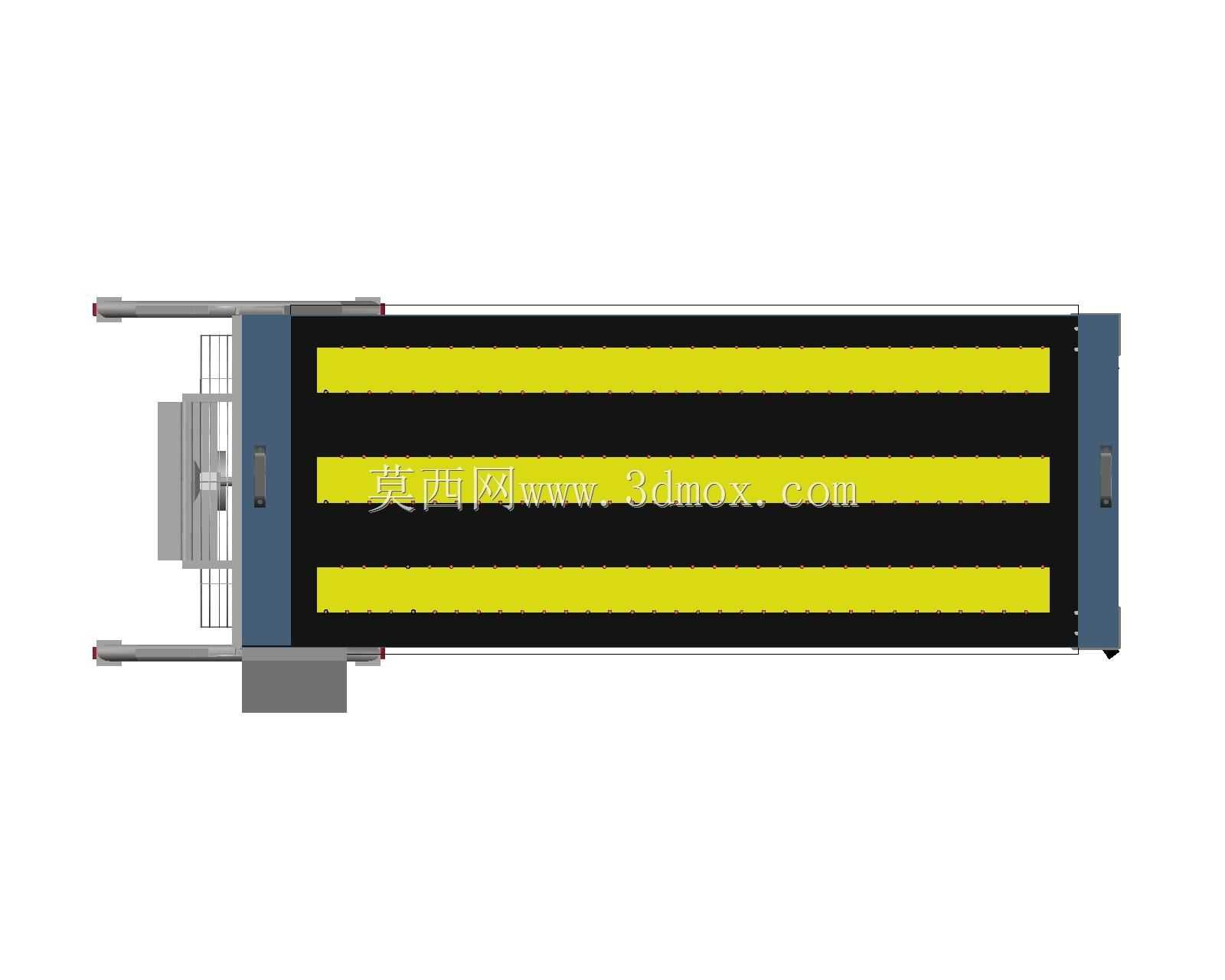

　　内部流道采用大截面圆弧过渡设计，减少冷却液流动过程中的压损，提升散热循环效率；风叶的导风罩采用流线型收口设计，可将气流集中导向散热器芯体表面，避免气流散逸降低散热效率。在安装边界方面，整套装置的主体长度控制在1.8米以内，宽度0.8米，高度1.2米，加上前端伸出的支撑支腿后总长度不超过2.2米，可在标准宽度的试验车间通道内顺利通行，支腿采用可翻转式结构，移动时可向上翻起贴靠在箱体侧面，到位后翻下支撑在地面，支腿底部配置可调式橡胶脚垫，可根据地面平整度调节支撑高度，保证装置运行时的稳定性，避免风叶高速转动带来的整机振动。装置侧面喷涂的标识区域预留了参数标注位，可根据实际配置的散热功率、流量参数做现场标识，方便试验人员快速识别装置适配的工况范围。在实际应用中，这套装置除了装载机台架试验外，还可临时作为其他工程机械试验的辅助散热单元，只要管路接口与散热功率匹配即可快速接入使用，不需要做复杂的改造，相比固定安装的散热系统，它的灵活度更高，可覆盖试验车间内多台试验设备的临时散热需求，减少试验台架的重复建设成本。结构设计上充分考虑了车间使用的恶劣工况，所有外露金属件均做了防锈喷涂处理，焊缝处做了打磨平滑处理，避免应力集中造成的结构开裂，电气线路全部在箱体内部走线，外部没有明露的线缆，避免试验过程中被工件剐蹭造成线路破损。
