自行车手把锁紧端盖组件结构设计

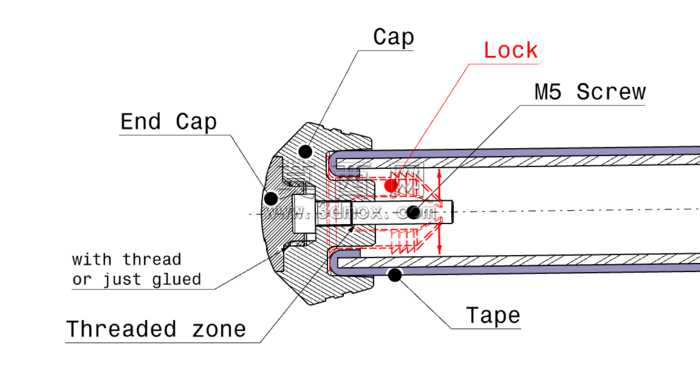

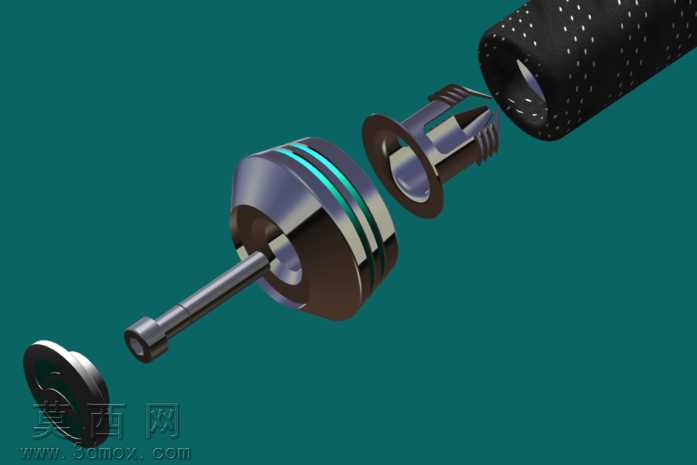

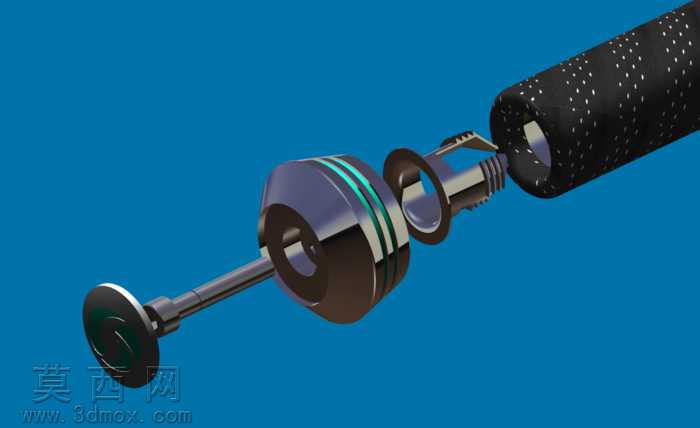

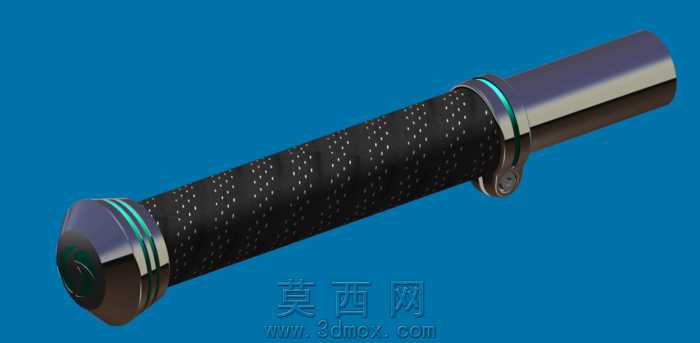

本作品为自行车手把端部锁紧连接组件的三维结构设计，建模过程中严格遵循机械设计装配逻辑，先完成各独立零件的参数化建模，再按照实际装配约束完成整体组装。首先构建手把管件基体，采用薄壁圆管特征模拟实际车把管材形态，针对端部螺纹连接区域单独做特征细化，还原螺纹段的牙型轮廓与配合公差，同时预留胶粘工艺的适配间隙，满足螺纹旋接与胶粘固定两种装配工艺的兼容需求。端盖零件建模时，区分外端装饰封盖与内部锁紧基座两个部分，外端封盖做圆弧过渡的外观造型处理，匹配自行车手把的圆润视觉风格，内部基座则设计与锁紧机构适配的卡槽结构，保证零件装配后无错位松动。锁紧机构部分重点还原锁止弹片与M5紧固螺丝的配合结构，建模时对螺丝的外螺纹、头部沉槽做精细化特征处理，锁止弹片则做薄壁弹性件的形态模拟，还原其受压形变、卡紧定位的工作形态，同时标注出锁止点位的位置关系，清晰展示按下锁止后弹片卡入定位槽、旋紧螺丝后固定锁止位置的动作逻辑。管件外层包裹的缠带部分，采用螺旋扫描特征模拟缠带的缠绕纹理，还原实际装车时缠带包覆手把管的装配状态，材质设置上区分不同零件的质感：金属螺丝、金属锁片赋予哑光金属材质，模拟钢材镀锌后的表面质感；塑料端盖、塑料锁帽赋予颗粒感哑光塑料材质，匹配工程塑料的实际视觉效果；手把管采用铝合金哑光金属材质，缠带则赋予防滑橡胶的粗糙纹理材质，渲染阶段采用剖面视角展示内部结构，通过半透明与实体结合的显示方式，清晰呈现各零件的装配层级与配合关系，让观看者可以直观理解手把端部从外封盖到内部锁紧结构的完整连接逻辑，设计过程中兼顾了结构可靠性与装配便捷性，既可以通过螺纹连接实现端盖与手把管的牢固固定，也支持胶粘辅助固定的工艺选项，锁紧结构的设计充分考虑了日常使用中的防松需求，通过螺丝压紧锁片的方式实现手把位置的锁止固定，避免使用过程中手把出现转动移位的问题，整体结构紧凑无冗余设计，各零件的尺寸配合均参考通用自行车手把的标准管径设计，具备实际生产加工的参考价值。
