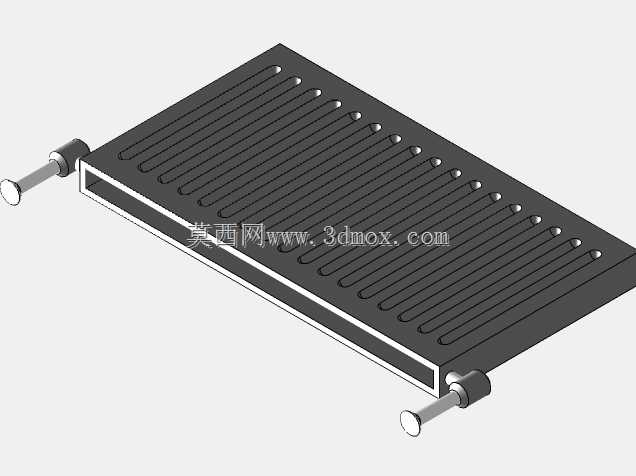

500×900规格双接口采暖散热器结构设计

　　在民用建筑集中供暖、分户独立采暖系统的末端换热环节，散热器的结构适配性直接决定室内热环境的均匀度与安装施工的便捷性，这款500×900毫米规格的双接口散热器，正是针对中小面积居室的墙面安装场景开发的换热部件。从实际工程应用来看，该规格散热器适配的安装场景多为卧室、小型书房等净面积在12-18平方米的室内空间，其900毫米的长度尺寸刚好匹配常规住宅窗下墙的预留安装宽度，500毫米的高度不会遮挡窗台常规置物空间，同时能保证热空气沿墙面自然上升形成合理的对流循环，避免出现局部区域过热、靠近外窗位置冷辐射明显的问题。

　　从功能特性上看，这款散热器采用双进出水接口设计，两个接口分别布置在本体对角位置，这种结构既支持同侧上进下出的传统水暖连接方式，也能适配异侧下进下出的暗装管路布局，施工时不需要额外加装转接弯头就能匹配不同走向的预埋供暖管线，能有效减少管路接头数量，降低长期使用过程中接口渗漏的概率。散热器本体的换热面采用平行排布的密肋流道结构，流道之间的间距经过热工计算优化，既保证热水在流道内的流速均匀，不会出现局部流道滞流导致的散热效率衰减，也能让外部空气在肋片间隙形成稳定的自然对流通道，不需要额外加装风机就能实现足够的换热量，运行过程无机械噪音，完全适配居住空间的静音要求。

　　在设计思路层面，这款模型的结构完全围绕工程安装的边界条件展开：本体采用薄型长方体结构，厚度控制在常规壁挂安装的安全距离内，安装后突出墙面的尺寸不会影响日常通行，也不会与墙面开关、插座的预埋位置产生干涉；两端的接口采用标准管螺纹结构，能直接匹配市面上通用的供暖管材接头，不需要定制专用连接件；本体边框采用一体化折边结构，既提升了整体结构刚度，避免长期充水承压后出现本体变形，也让外表面平整光滑，后续做表面喷涂处理时能获得均匀的涂层效果，适配不同室内装修风格的外观需求。

　　从安装边界来看，这款散热器的接口中心距、本体安装挂点位置都遵循民用采暖设备的通用安装规范，挂点设置在本体背部的加强筋位置，能将充水后的整体重量均匀传递到墙面固定件上，即使是轻质隔墙也能通过配套的膨胀螺栓实现可靠固定；安装时只需要保证底部距离地面留有100-150毫米的间隙，就能让冷空气从底部顺利进入换热流道间隙，保证对流换热的效率，顶部距离窗台预留50毫米以上的间隙，就能避免热空气长期直吹窗台导致的木质窗台变形问题。

　　在结构建模过程中，这款模型完整还原了流道的内部连通结构、接口的螺纹段尺寸、挂点的位置与结构尺寸，能直接用于采暖系统的管路碰撞检查、安装空间模拟校核，也能作为后续产品改型设计的基础模型，比如调整长度尺寸适配更大面积空间、更改接口位置适配特殊管路布局时，只需要在现有模型基础上调整对应参数就能快速完成方案迭代，不需要从零开始重建结构。模型的细节处理也完全贴合实际生产工艺，比如肋片与本体边框的连接位置采用圆角过渡，既避免冲压加工时出现应力集中导致的开裂问题，也能消除安装过程中尖锐边角划伤施工人员的隐患；接口位置的加厚处理，能保证管螺纹加工时有足够的壁厚，不会因为螺纹切削导致接口处承压能力下降，满足供暖系统0.4-0.6MPa的常规工作压力要求。
