500×800规格双回路采暖散热装置结构设计

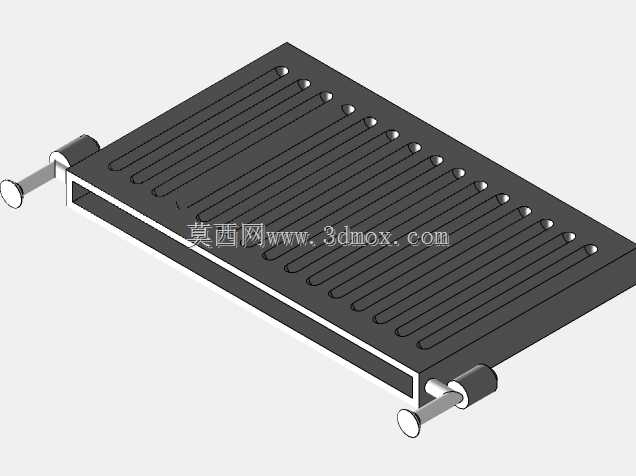

　　在民用集中供暖、分户独立采暖系统的终端换热环节，散热器的结构合理性直接决定室内热交换效率与安装适配性，本次呈现的500×800毫米规格双回路散热结构，是针对常规住宅居室、小型办公空间采暖需求开发的水暖换热终端。从实际安装边界来看，该散热装置主体外形尺寸控制为宽度500毫米、高度800毫米，厚度方向预留了足够的水流通道排布空间，两侧预留的标准管接头可直接对接常规DN20规格的采暖供回水管路，安装时无需额外定制变径接头，墙面挂装的固定点位间距经过匹配计算，可适配多数民用建筑内墙的挂装承重要求，不会出现固定孔位与墙体龙骨、预埋管线冲突的问题。

　　从功能特性层面分析，该双回路结构采用独立的两组流道设计，相比同尺寸单回路散热器，水流在腔体内部的流程更长，与外部散热翅片、金属壳体的热交换时间更充分，供回水的温差控制更合理，能有效避免单回路结构易出现的近端热远端凉、整体表面温度不均的问题。散热主体的外表面采用平整板式结构，表面排布的平行散热肋条既增大了与空气的接触换热面积，又不会形成易积灰的狭窄缝隙，日常运维清洁的难度远低于柱式、串片式老旧散热器，同时平整的外表面可适配多数室内装修风格，无需额外加装装饰罩遮挡，避免装饰罩阻挡空气对流降低散热效率。

　　设计思路上，该结构优先考虑了水暖系统的实际运行工况，腔体内部的流道弯折处均采用圆弧过渡处理，没有直角突变的流道结构，可大幅降低采暖水循环过程中的沿程阻力，减少供暖系统的循环泵负载，同时避免流道死角处的杂质沉积，降低长期使用后流道堵塞、散热效率衰减的概率。两侧的进出水接头采用同轴旋转结构设计，安装时可根据现场管路走向调整接头角度，适配墙面下进下出、侧进侧出等不同的管路排布方式，无需在安装现场对管路进行额外弯折改造。结构的边角位置全部做了圆弧钝化处理，没有尖锐外凸结构，安装在人员活动频繁的居室、办公区域时，可避免人员磕碰受伤，符合民用采暖设备的安全设计要求。

　　在实际应用场景中，该规格的散热器可覆盖12-15平方米的常规居室空间采暖需求，双回路的结构设计也支持单回路独立控制，在部分负荷采暖需求下可关闭其中一组回路，减少不必要的热量损耗，适配分户计量采暖系统的节能运行要求。建模过程中对散热片的壁厚、流道的截面尺寸都做了符合工程实际的参数设定，壳体壁厚满足1.0MPa工作压力下的强度要求，可适配多数高层住宅集中供暖系统的工作压力范围，不会出现承压不足漏水的风险。空气对流通道的间距经过优化，自然对流状态下的冷空气从下部进入、热空气从上部散出的流场顺畅，不会出现气流短路导致的散热效率下降问题，无需额外加装强制对流风扇即可达到设计散热量，运行过程无额外噪音，适合对环境静音要求较高的卧室、书房类空间使用。
