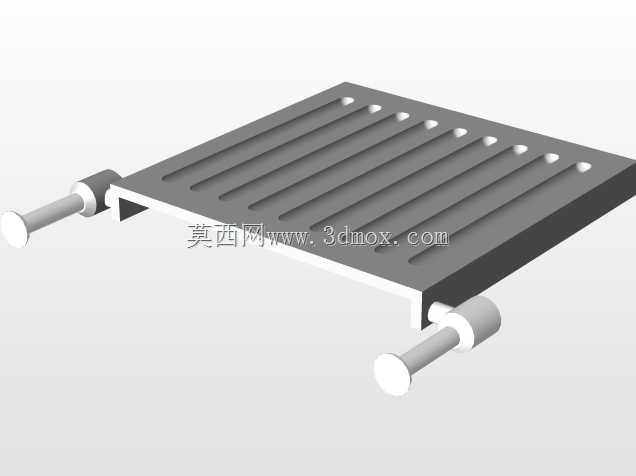

500×500规格单组采暖散热片结构设计

　　这款500×500规格的单组散热构件，主要适配民用住宅、小型办公空间的独立采暖回路，也可用于模块化临时板房的供暖系统末端，在分户式水暖、低温热水辐射采暖的补充散热场景中十分常见。从实际安装边界来看，构件主体的平面尺寸严格控制在500毫米见方，进出水接口的伸出长度预留了标准管道对接余量，安装时无需额外裁剪主管道，可直接匹配常规四分或六分的水暖管路接头，接口处的轴段做了阶梯限位设计，安装时能快速定位密封垫圈的压合位置，避免因对接偏斜造成的滴漏问题。

　　从功能特性上看，主体散热面板采用等距平行的肋条结构，肋条的凸起高度经过热交换效率测算，既保证了与空气的接触面积足够支撑单平米空间的采暖负荷，又不会因为肋片过密造成积灰后难以清理的问题，面板边缘做了折边强化处理，整体刚性满足壁挂安装的承重要求，不会因为长期充水承压出现面板鼓胀变形。两侧的连接轴段除了走水功能外，还集成了安装挂点的定位基准，现场施工时可以直接以轴段中心为基准标记挂装孔位，减少现场测量的误差。

　　设计过程中首先考量的是民用场景的维护便利性，整个构件没有复杂的可拆卸小零件，外表面全部做了圆弧过渡处理，避免室内人员磕碰划伤，肋条之间的间距预留了常规清洁毛刷的操作空间，日常维护不需要拆解构件即可完成表面清灰。水路走向采用单进单出的直流式设计，水流阻力小，不会在回路中形成气堵，初次充水时排气速度快，不需要反复拧动排气阀即可完成回路排空。面板的厚度选择兼顾了导热效率和承压能力，在常规0.4MPa的水暖系统工作压力下，不会出现焊缝渗漏的问题，同时较薄的面板壁体能快速将管路内热水的热量传导到外表面，升温速度比传统铸铁散热片更快。

　　在实际选型适配中，这个尺寸的单组散热片可以单独覆盖小面积玄关、卫生间的采暖需求，也可以多组并联拼接适配更大面积的客厅、卧室空间，拼接时相邻两组的接口可以直接通过标准对丝连接件对接，不需要额外加装过渡管段，拼接后的整体平整度偏差控制在1毫米以内，不会出现错落不齐影响美观的问题。构件的表面处理基准面预留了喷涂余量，后期可以根据室内装修风格匹配不同颜色的耐高温漆，不会因为漆面附着力不足出现长期高温下掉皮的问题。

　　从结构建模的细节来看，进出水接口的螺纹段做了退刀槽设计，加工时可以保证螺纹的有效长度满足连接要求，轴段与面板的连接位置做了圆角过渡，减少焊接应力集中，长期冷热交替循环下不会出现焊缝开裂的问题。面板背面预留了壁挂挂钩的卡槽，不需要额外在散热片上焊接挂耳，安装时挂钩可以直接卡入卡槽内，挂装后不会出现横向窜动，拆卸维护时只需要向上抬起即可取下构件，操作十分便捷。肋条的排布方向与水流方向垂直，能让水流在面板内形成轻微的紊流，进一步提升热交换效率，同时肋条的顶部做了微小的斜度，避免表面积灰后难以清扫，灰尘可以顺着斜度自然滑落，减少日常维护的频次。
