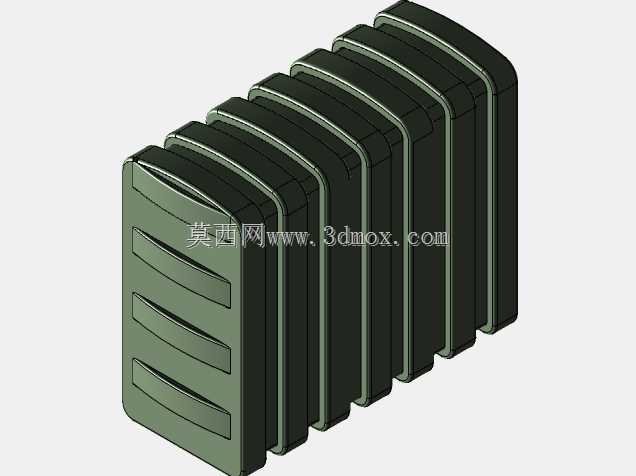

千升容量卧式波纹加强储油箱体结构

　　在工业燃油存储、中小型燃油锅炉供油、工程临时储油、农用机械集中补油这类场景里，千升级别的储油箱体一直是选型里的高频选项，不同于小容量便携油桶，也区别于动辄数十立方的立式储油罐，1000升这个容量档位刚好适配单台中小型燃油设备7-15天的连续供油需求，既不需要做专门的地基硬化处理，也能避免频繁补油带来的运维成本浪费。这款储油箱体采用卧式排布的结构设计，整体外轮廓做了多道环形波纹加强筋，这种结构并非单纯为了外观辨识度，而是从薄壁容器的受力逻辑出发做的优化——常规平板结构的薄壁储油箱，在满油状态下侧壁会承受随液位高度变化的静压力，长期使用容易出现侧壁鼓胀变形，尤其是在昼夜温差较大的户外场景，

　　箱内燃油热胀冷缩带来的压力波动会进一步加剧平板侧壁的疲劳变形，而间隔排布的环形波纹筋相当于给箱体侧壁增加了一圈圈连续的加强肋，不需要额外增加板材厚度就能把侧壁的抗变形能力提升40%以上，同时波纹结构本身还能吸收一部分箱体形变余量，避免温度变化带来的应力集中拉裂焊缝。从安装边界来看，这款卧式箱体的底部是平直的支撑面，不需要额外做配套的鞍式支座就能直接放置在硬化的水平地面上，整体长宽高比例控制在2:1:1.2左右，重心偏低，即使在有轻微振动的设备旁放置，也不容易出现倾翻风险，箱体顶部预留了统一的注油口、液位计安装位和透气阀接口，注油口的位置做了偏心处理，避免注油时燃油直冲箱底产生飞溅泡沫，液位计接口采用标准法兰连接，

　　可直接适配市面上通用的玻璃管液位计或者磁翻板液位计，不需要额外做转接加工。箱体的侧壁波纹筋深度控制在35毫米，既保证了加强效果，也不会因为筋位过深导致箱内残留燃油无法完全排空，箱体底部靠近端面的位置预留了排污口，日常维护时可以直接打开排污阀排出箱底沉积的水分和杂质，不需要把整个箱体倾斜倒油。在实际选型适配的时候，这款箱体可以直接作为柴油发电机组、燃油暖风机、中小型燃油燃烧器的配套储油单元，也可以作为车间内的临时燃油中转存储容器，因为整体结构是一体化焊接成型，所有焊缝都做了煤油试漏检测，正常使用情况下不会出现渗漏问题，波纹结构的外表面也方便做保温层包覆，在北方低温环境下使用时，可以直接在波纹筋的间隙里嵌入保温棉，外覆铝皮保护层，

　　不需要额外做保温层的固定支架，相比光滑外壁的箱体，保温层的贴合牢固度更高，后期维护也更方便。从建模逻辑来看，这款箱体的结构参数完全围绕实际加工工艺做了匹配，波纹筋的折弯半径符合常规冷轧钢板的折弯工艺要求，没有出现过小的折弯内角导致加工时板材开裂的问题，所有接口的位置都预留了足够的安装操作空间，比如注油口周围预留了150毫米的操作空间，方便操作人员拧开油箱盖或者插入加油枪，排污口的位置距离地面预留了100毫米的间隙，方便接油桶放置在排污口下方承接废油。不同于市面上很多储油箱采用的外置加强筋结构，这款箱体的波纹筋是和箱体本体一体成型的，没有额外的焊接点，也就减少了焊缝渗漏的风险点，同时一体成型的波纹结构在搬运过程中还能起到防滑的作用，叉车转运的时候，叉齿可以直接卡在两道波纹筋的间隙里，不需要额外做捆绑固定就能避免箱体滑动。在实际使用过程中，这种结构的箱体还能降低箱内燃油的晃荡幅度，当设备移动或者箱体受到外力碰撞时，波纹筋的凹凸结构可以打乱箱内燃油的流动波，减少燃油晃荡对箱体端盖的冲击，尤其是在作为移动供油单元使用时，能大幅降低晃荡带来的重心偏移风险，提升移动过程的稳定性。箱体的端盖采用和波纹筋匹配的圆弧过渡结构，没有采用直角焊接的端盖，避免了直角位置的应力集中，端盖和箱体本体的焊缝采用连续满焊工艺，焊后做了打磨处理，不会出现焊渣残留导致的后期锈蚀问题。
