电动自行车米纳雷利70cc适配连接座

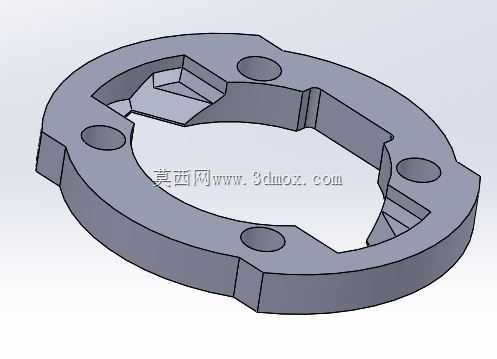

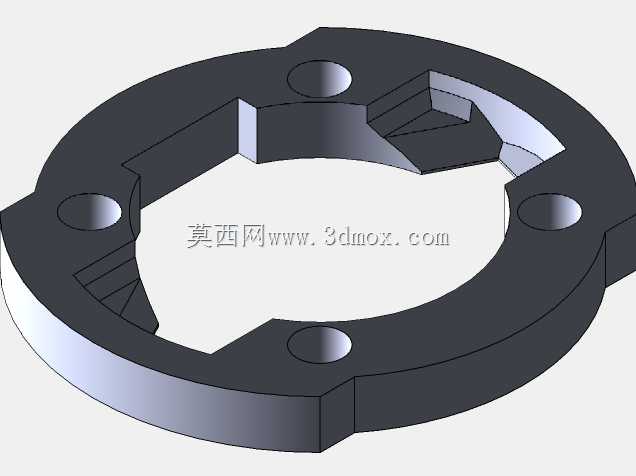

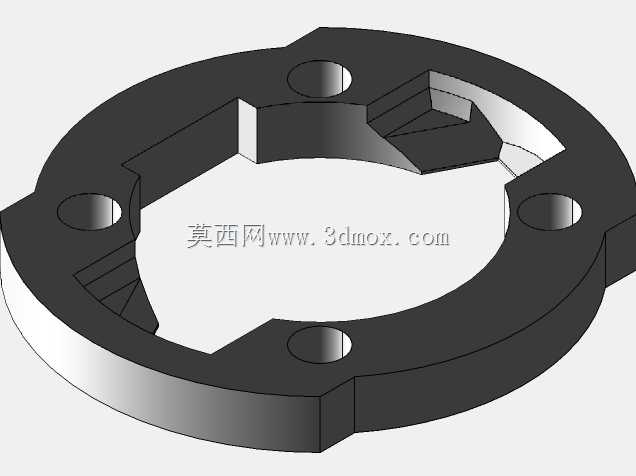

　　日常接触两轮代步车改装与维保的结构工程师都清楚，小排量动力单元的适配衔接，往往是整车动力改装里最容易出问题的环节，这款适配米纳雷利70cc规格动力的环形连接座，就是针对电动自行车动力升级场景里的安装错位、传动同轴度偏差问题设计的衔接零件。先从实际安装场景说，这类适配件的核心使用场景，是存量电动自行车改装升级70cc规格动力单元时，填补原厂车架安装位与后换动力单元的尺寸差，很多改装场景里，原厂预留的安装孔位、止口边界和非原装动力单元的接口并不匹配，硬接会出现传动偏心、运行抖动，甚至长期受力后安装位开裂的问题，这个环形零件就是作为中间衔接载体，一面贴合车架侧的安装基准面，另一面贴合动力单元侧的连接端面，把两个不匹配的接口通过自身的结构做精准过渡。从结构设计思路来看，整个零件采用环形盘状主体，首先是保证中心传动通道的通径足够，不会干涉动力输出轴的运转空间，盘体上均匀分布的三个通孔是穿装固定螺栓的位置，孔位的位置度公差控制在0.1mm以内，保证安装后两侧部件的同轴度，避免传动过程中出现偏磨。盘体内侧的三个异形凸台是周向定位结构，和动力单元侧的卡槽对应卡合，用来传递周向扭矩，避免螺栓单独承受剪切力，这部分的凸台高度做了2.5mm的限位设计，卡入卡槽后刚好贴合端面，不会出现凸台过高顶起部件、或是过浅定位失效的问题。盘体的外轮廓做了局部切边处理，不是完整的正圆形，这是为了避让车架侧的走线槽与加强筋，

　　很多电动自行车的车架安装位旁边会布置刹车线管、电机控制线，完整圆盘安装时会挤压线管造成线皮磨损，切边后的轮廓刚好避开线管走位空间，安装后不会和周边管线产生干涉。再说到安装边界尺寸，整个盘体的外径控制在72mm，适配绝大多数常规电动自行车平叉位置的安装空间，不会因为尺寸过大蹭到平叉内侧；盘体厚度是8mm，这个厚度是经过受力校核的，70cc规格动力的峰值扭矩传递时，8mm厚度的6061铝合金材质盘体，最大等效应力远低于材料屈服强度，不会出现受力变形的问题，同时也不会因为过厚占用过多安装空间，导致动力单元安装位置偏移，影响链条张紧度。中心内孔的通径是42mm，足够容纳动力输出轴以及配套的轴套、油封部件，不会和转动部件产生摩擦。

　　三个安装孔的孔径是6.5mm，适配M6规格的内六角固定螺栓，孔口做了0.5mm的倒角处理，安装时螺栓可以顺畅导入，不会因为孔口毛刺导致螺栓偏斜，影响锁紧力矩。内侧的定位凸台和内孔的同轴度公差控制在0.05mm，保证动力单元安装后输出轴和从动轮的同轴度，减少传动过程中的振动和噪音。从实际使用的功能特性来说，这个适配件除了基础的连接固定作用，还承担了安装基准校正的作用，很多改装场景里，车架因为长期使用出现轻微变形，安装孔位有小范围偏差，这个盘体的安装孔做了0.2mm的间隙设计，可以在小范围内调整安装位置，校正同轴度偏差，不需要额外对车架进行锉修加工，降低改装的加工难度。盘体的两个端面都做了平面度处理，平面度公差在0.03mm以内，

　　安装后两个贴合面完全贴合，不会出现缝隙，避免螺栓锁紧后零件出现内应力，长期使用后变形。另外盘体上的三个定位凸台做了圆角过渡，没有尖锐棱角，安装时不会刮伤动力单元侧的配合面，也减少应力集中的问题，提升零件的疲劳强度。在实际选型使用的时候，需要先确认车架侧安装位的止口尺寸，以及动力单元侧的卡槽位置是否和这个适配件的结构匹配，安装时要在两个贴合面涂抹薄薄一层密封胶，避免雨水、泥沙进入连接缝隙，造成接触面锈蚀，后续拆卸困难。螺栓锁紧时要按照对角顺序分次锁紧，单次锁紧力矩控制在8N·m，避免单次锁紧力矩过大导致盘体变形，或是螺栓滑牙。安装完成后要手动转动输出轴，检查是否有卡滞、摩擦的情况，确认转动顺畅后再进行后续的传动部件安装。这类适配零件看起来结构简单，但是每一处尺寸、结构都是针对实际改装场景里的常见问题设计的，没有多余的结构，每一个轮廓、每一个孔位、每一个凸台都有对应的实际作用，既保证了连接强度，又兼顾了安装便利性和周边部件的避让需求，能够有效解决小排量动力改装时的接口不匹配问题，减少改装后的故障概率，提升整车运行的稳定性。
