燃气轮机用300毫米燃烧室火焰筒结构

　　在分布式能源、小型航空动力、车载辅助动力单元的应用场景中，燃气轮机的启动可靠性一直是结构设计环节的核心痛点，而火焰筒作为燃烧室的核心承载部件，直接决定了点火成功率、燃烧稳定性与整机运行寿命。这款300毫米规格的火焰筒，针对原有燃烧室启动阶段燃油雾化不均、局部回火、低速工况下火焰易熄灭的问题做了针对性结构优化，适配带离心式压气机的小型燃气轮机组，可覆盖80-150kW功率段的动力输出需求。

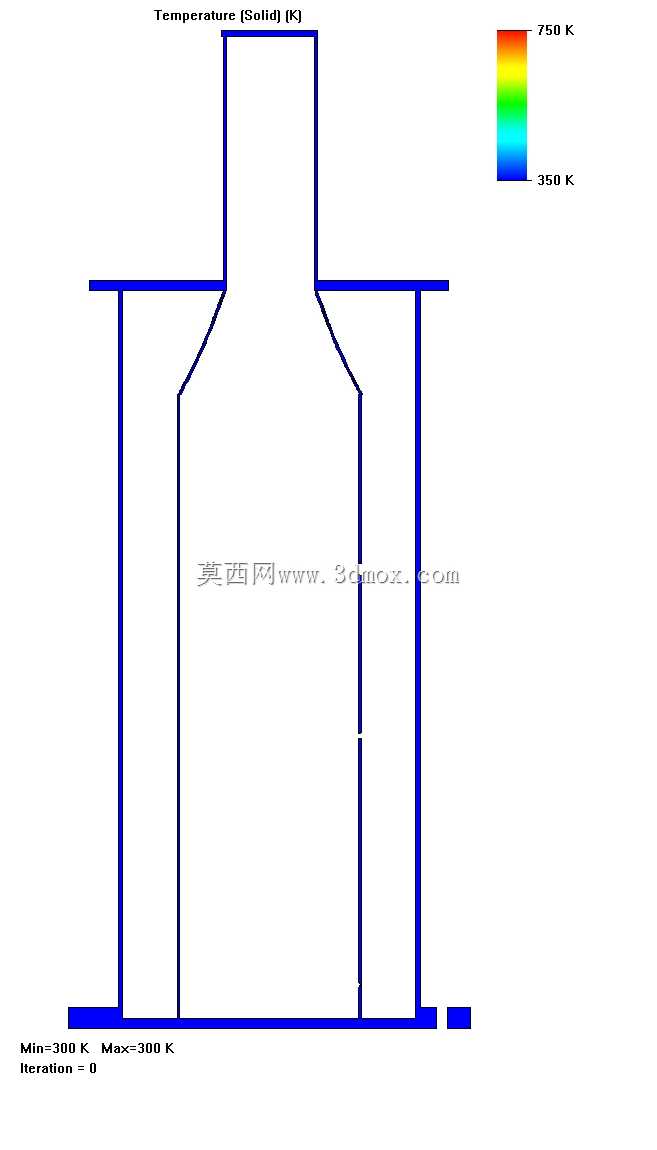

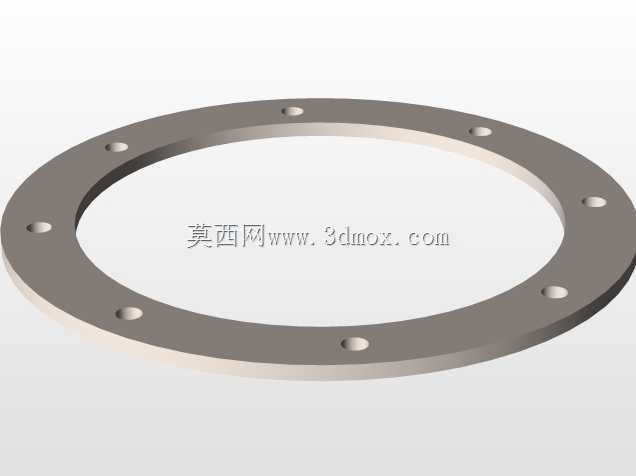

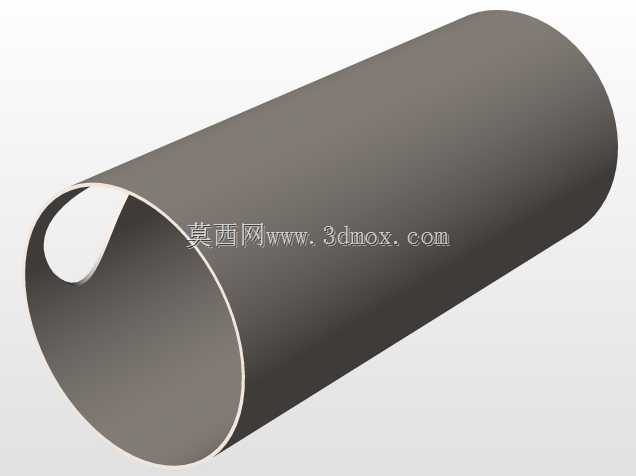

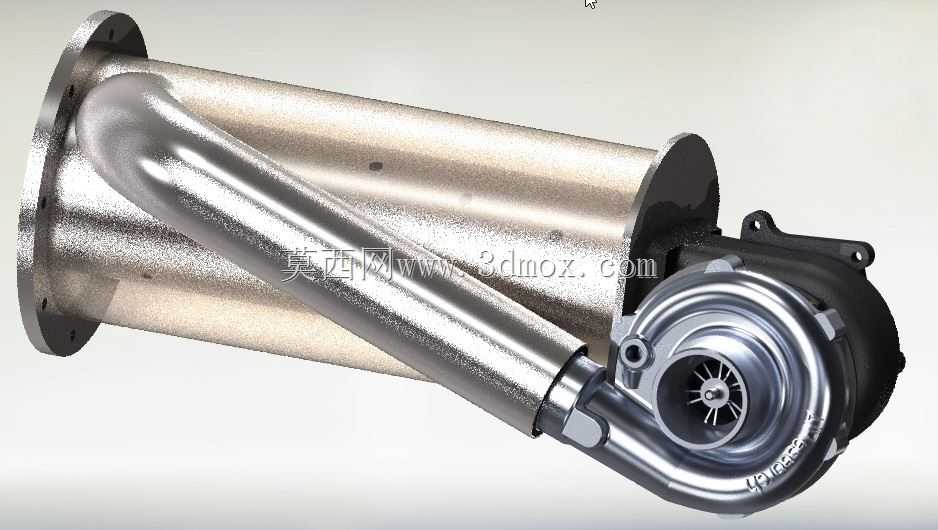

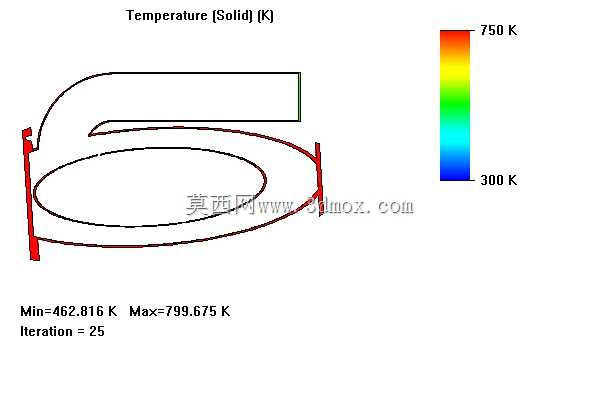

　　从安装边界来看，该火焰筒主体筒体直径为300毫米，筒体轴向长度根据压气机出口到涡轮进气端的安装间距做了匹配设计，进气端采用带螺栓孔的法兰结构，可直接与压气机蜗壳出口端面贴合密封，法兰上的安装孔位做了位置度公差约束，能保证装配后筒体轴线与涡轮进气轴线的同轴度控制在0.1毫米以内，避免高温燃气偏流冲刷涡轮叶片。筒体侧面的弯管结构为燃油喷嘴与点火器的集成安装通道，弯管的弯曲半径经过流场仿真优化，既保证燃油管路与点火线缆的布置空间，又不会过度干扰压气机进入筒体的空气流场，弯管末端的接口尺寸适配常规离心式喷嘴的安装螺纹，可直接替换同规格的传统火焰筒部件，无需改动周边安装结构。

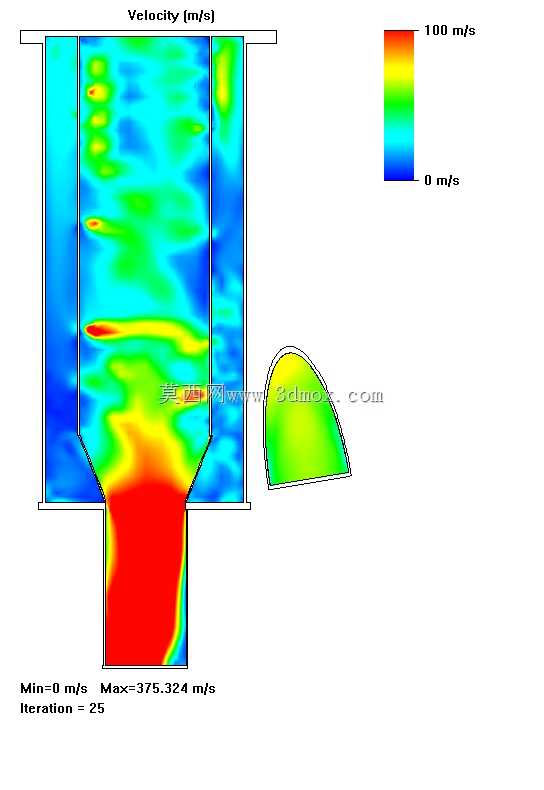

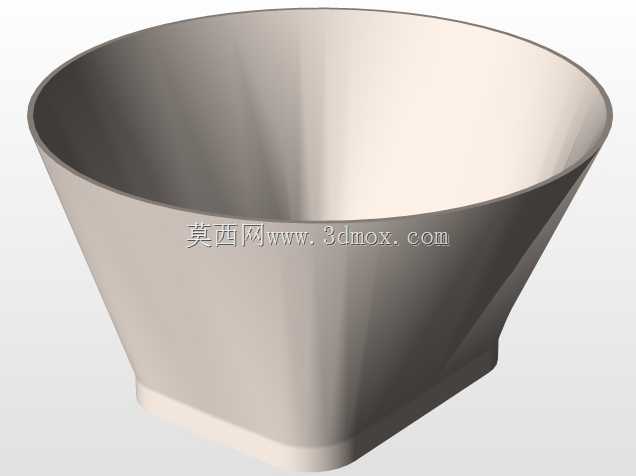

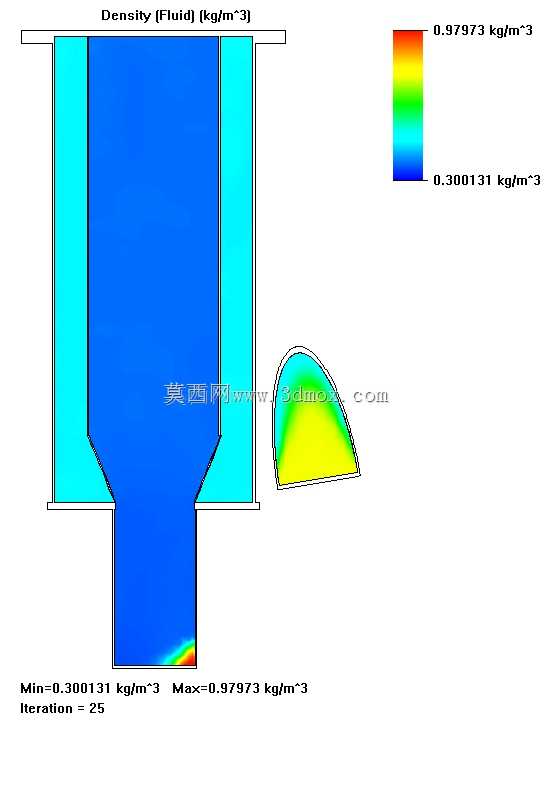

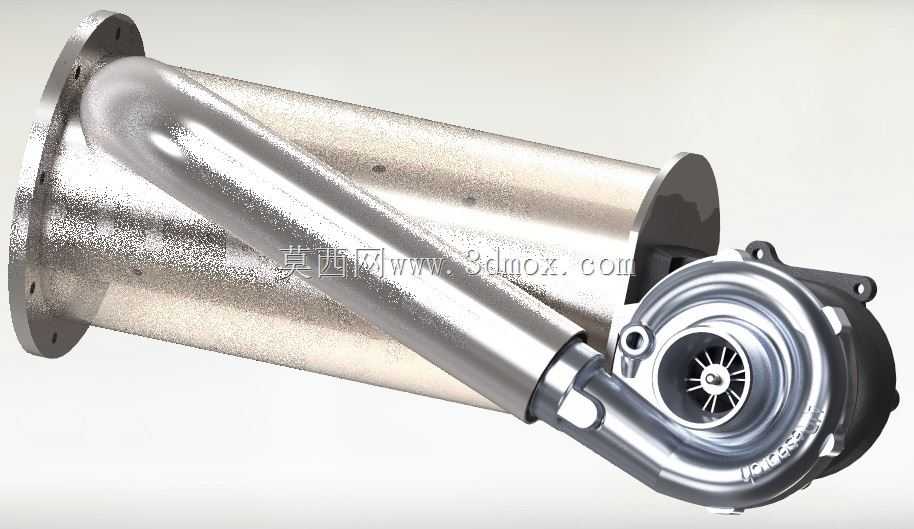

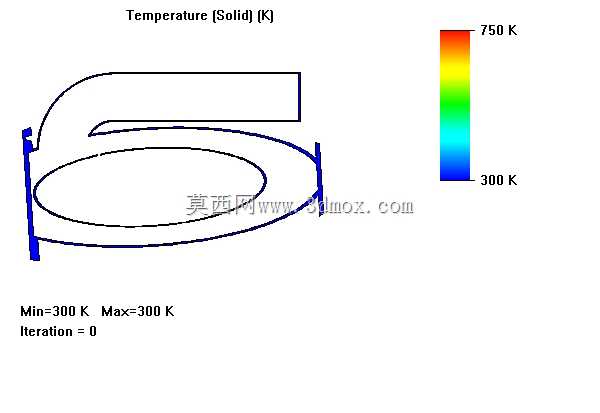

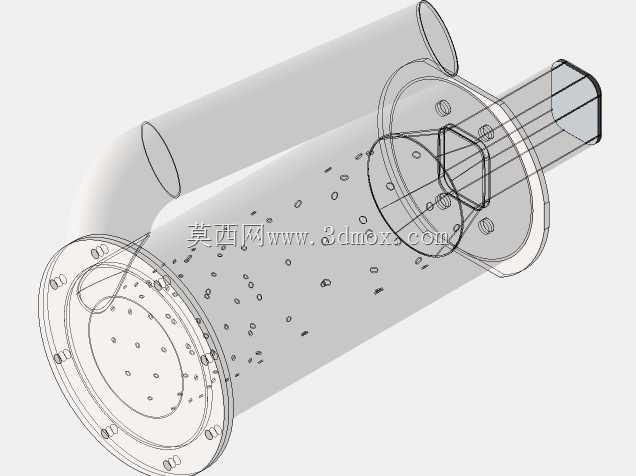

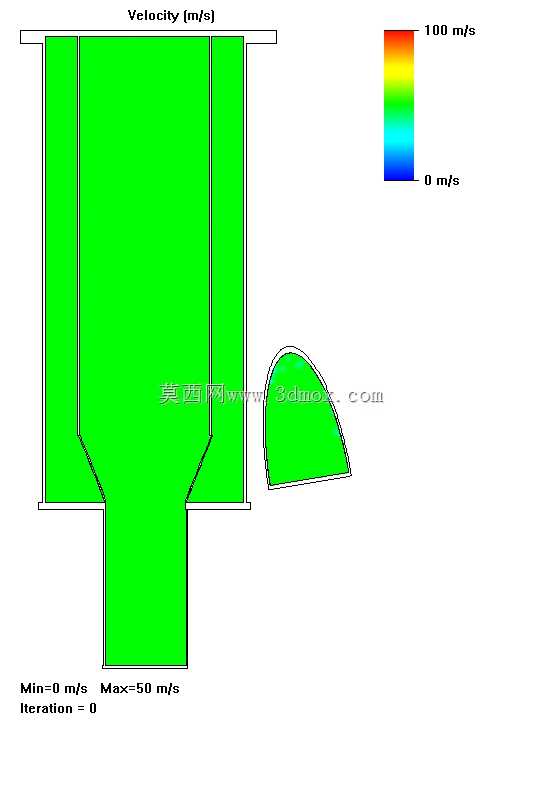

　　设计思路上，这款火焰筒打破了传统直筒式燃烧室的流场组织逻辑，在筒壁上设置了多排梯度分布的进气孔，靠近进气端的大孔用于引入高速一次空气，与雾化燃油充分混合形成主燃烧区，中部的中孔引入二次空气补充燃烧，调整火焰温度分布，避免局部超温烧坏筒壁，靠近涡轮端的小孔引入的三次空气用于掺混降温，将进入涡轮的燃气温度均匀度控制在允许范围内，降低涡轮叶片的热冲击。筒体与涡轮侧的连接端采用翻边定位结构，可嵌入涡轮进气壳的定位槽内，配合高温密封片实现端面密封，防止高温燃气泄漏造成周边部件过热。配套的涡轮端结构采用带导叶的离心式涡轮壳体，与火焰筒出口直接对接，可将燃烧产生的高温高压燃气导向涡轮叶轮，驱动叶轮旋转输出动力。

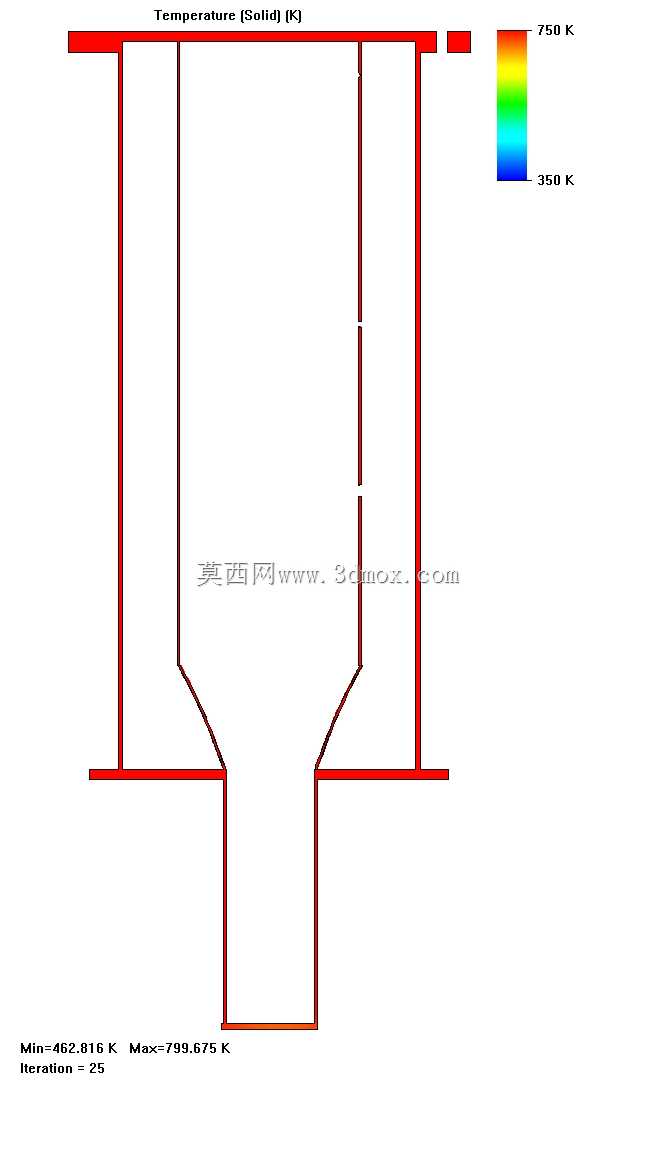

　　实际使用过程中，该结构的火焰筒可在-30℃到50℃的环境温度下可靠点火，启动阶段的点火成功率相比传统结构提升40%以上，燃烧过程中筒壁的温度分布更均匀，不会出现局部过热导致的筒壁变形、开裂问题，连续运行寿命可达到同规格传统火焰筒的1.6倍。在小型燃气轮机发电机组、车载燃气轮机动力单元、小型航空靶机动力系统的选型适配中，该火焰筒的安装接口具备较强的通用性，可直接适配现有多数同功率段的燃气轮机燃烧室结构，无需对压气机、涡轮壳体等周边部件做大规模改动，能有效降低设备改造的成本与周期。结构建模过程中，对筒体的壁厚做了等强度设计，高温区的壁厚适当增加，低温区的壁厚做了减薄处理，在保证结构强度的前提下尽可能降低部件重量，弯管与筒体的连接部位做了圆角过渡处理，减少焊接应力集中，同时在流道对应位置做了圆滑过渡，避免流道突变造成的流动损失。
