立式单缸四冲程汽油动力装置结构设计

　　这款立式单缸四冲程汽油动力装置，可覆盖小型通用动力场景的配套需求，从便携发电机组、小型园林作业机具到教学演示实验台架，都能作为核心动力单元匹配使用。实际应用中，这类单缸动力结构凭借紧凑的体积、较低的制造成本与维护难度，在小功率输出场景下的适配性远高于多缸机型，尤其适合对安装空间、自重有严格限制的便携类设备配套。

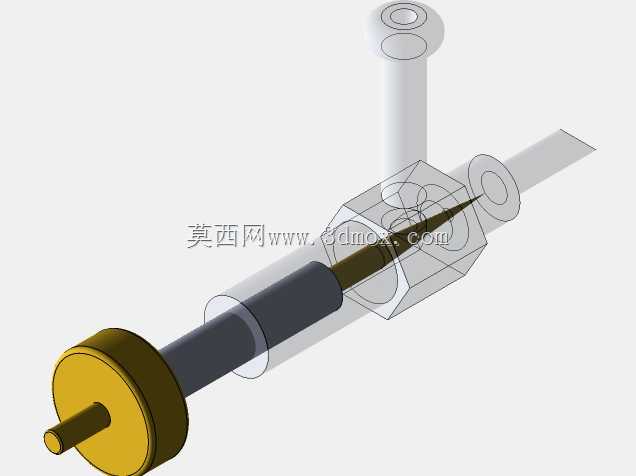

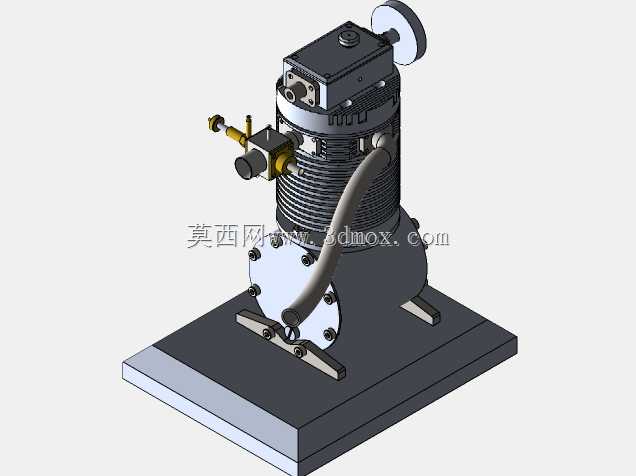

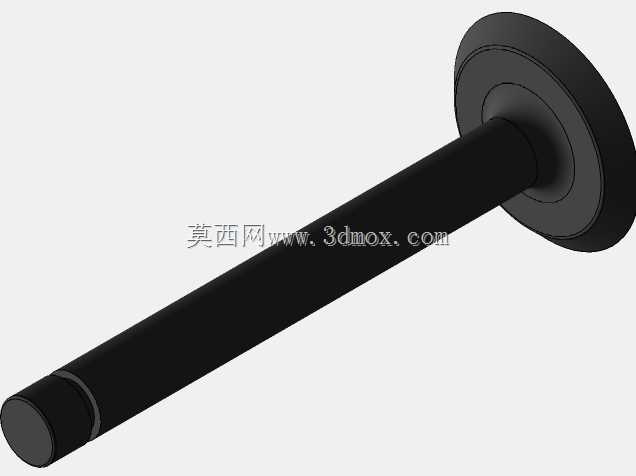

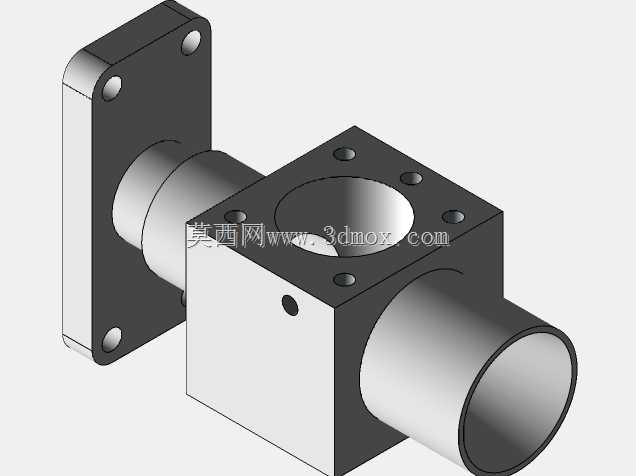

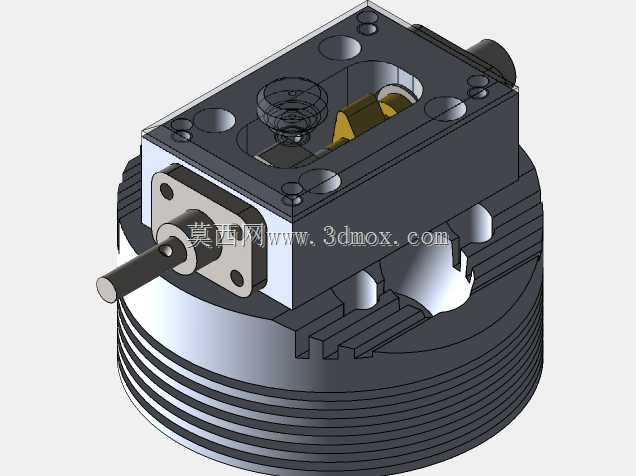

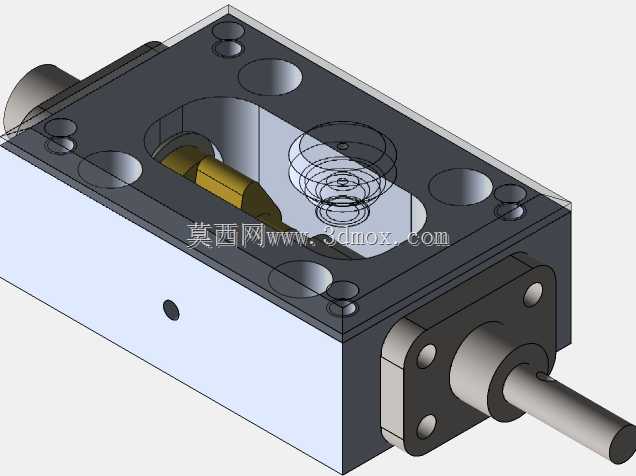

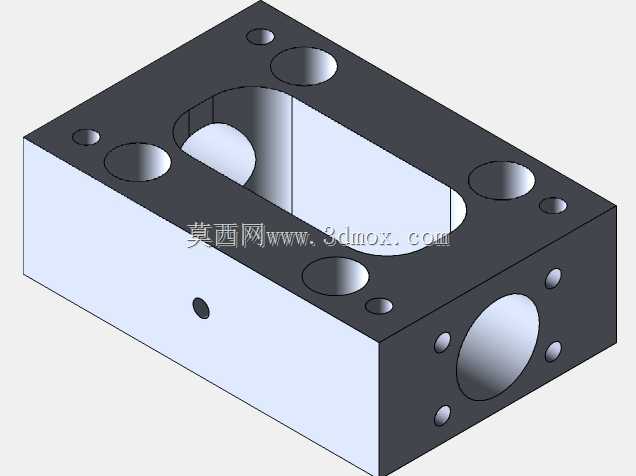

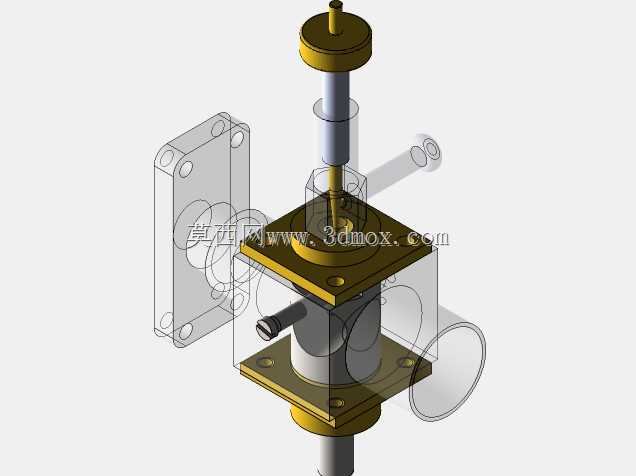

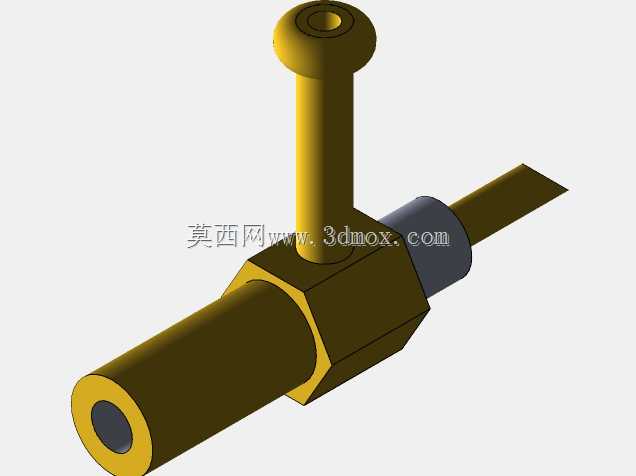

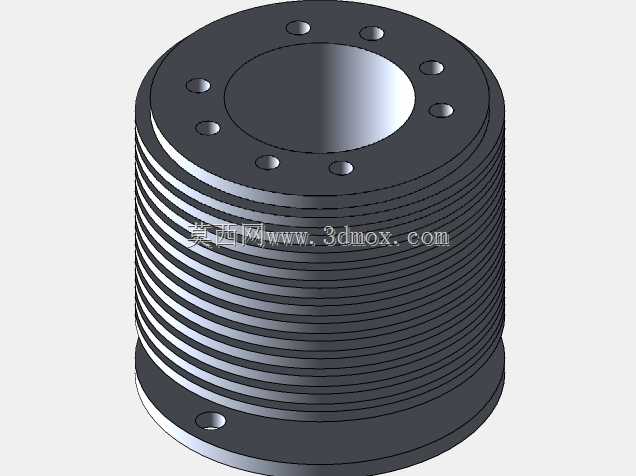

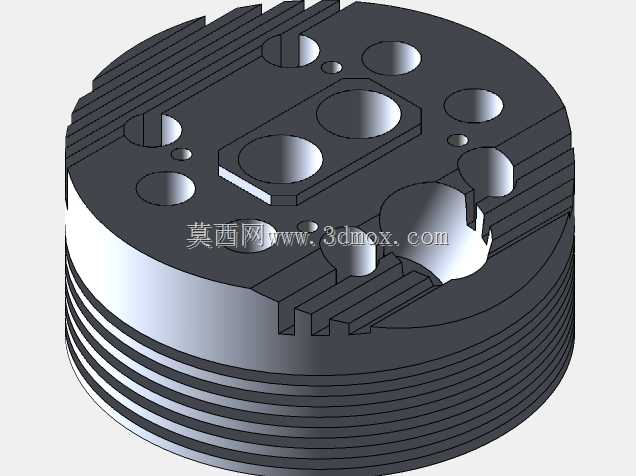

　　从功能实现逻辑来看，整套结构完整覆盖四冲程内燃机的进气、压缩、做功、排气全工作循环，缸体外侧布置的散热鳍片采用等间距阵列结构，针对风冷散热场景优化了热交换面积，无需额外配置水冷管路与散热循环系统，进一步压缩了整机的结构复杂度与自重。顶部的气门控制组件整合了进排气门的驱动与调节结构，侧置的化油器安装位直接对接进气道，可根据实际工况匹配对应口径的化油器组件，实现油气混合比例的精准控制。侧方引出的管路为润滑油路结构，可将曲轴箱内的润滑油输送至缸壁、活塞销等高速摩擦副位置，降低运动部件的磨损速率，延长整机连续运行时长。

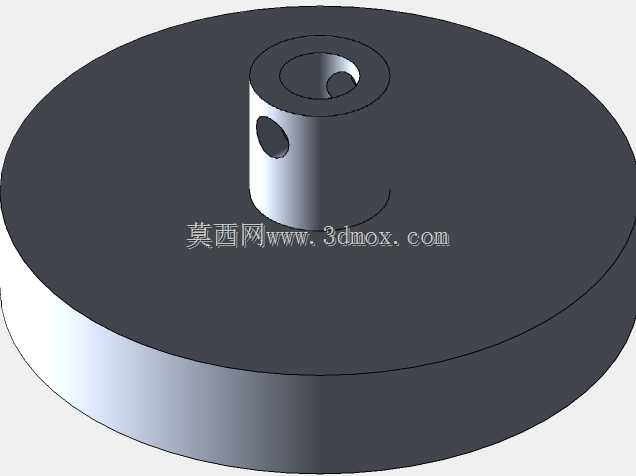

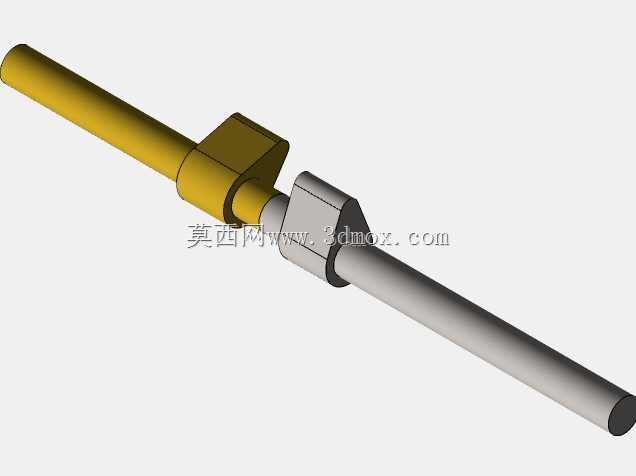

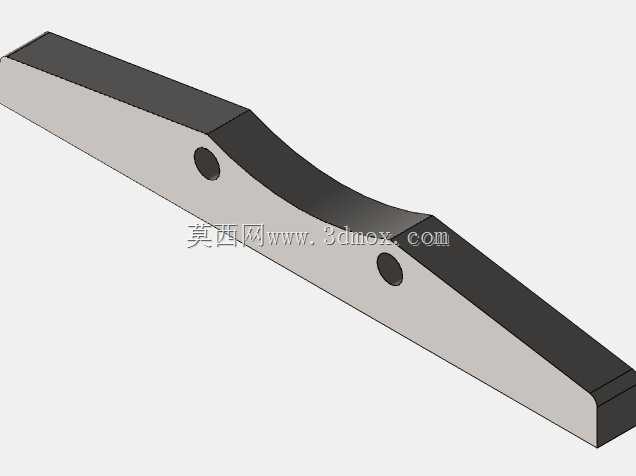

　　设计过程中，首先围绕单缸机的动力输出特性确定了缸径与行程的匹配比例，保证小排量下的扭矩输出曲线足够平缓，适配多数小型设备的负载波动特性。曲轴与连杆的连接结构采用分体式连杆盖设计，便于装配阶段的间隙调整与后期维护检修，曲轴输出端延伸出的飞轮结构同时整合了启动轮与配重功能，既可以通过拉绳实现手动启动，也能依靠自身转动惯量平衡单缸机做功冲程的转速波动，让动力输出更平顺。原方案中正时传动皮带的布置空间局促，带轮包角不足容易出现传动打滑、跳齿问题，优化过程中调整了正时带轮的相对安装位置，加大了皮带包角，同时预留了张紧轮的安装空间，可根据皮带长期使用后的拉伸量调整张紧力，保证正时传动的可靠性，避免气门开闭时序错位引发的撞缸等故障。

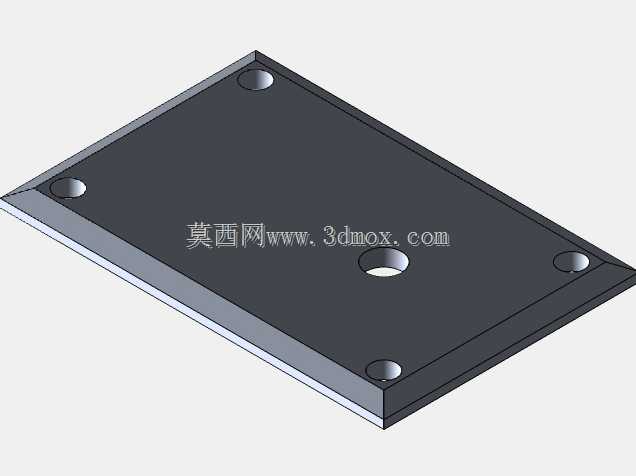

　　安装边界层面，整机底部采用一体化铸造的安装底座，底座上预留的四个螺栓安装孔采用对称式布局，孔位间距符合小型通用动力的通用安装尺寸规范，可直接适配多数现有配套设备的安装机架，无需额外制作转接法兰。整机的重心落在底座中心区域，安装后运行时的振动可通过底座均匀传递至机架，配合对应减震垫即可有效降低振动传导。整机竖向布置的结构让横向占用空间极小，缸体顶部的气门室盖、侧方的化油器与排气接口都预留了足够的操作空间，便于后期的火花塞更换、气门间隙调整、化油器调校等日常维护操作，不会出现工具无法伸入操作的干涉问题。

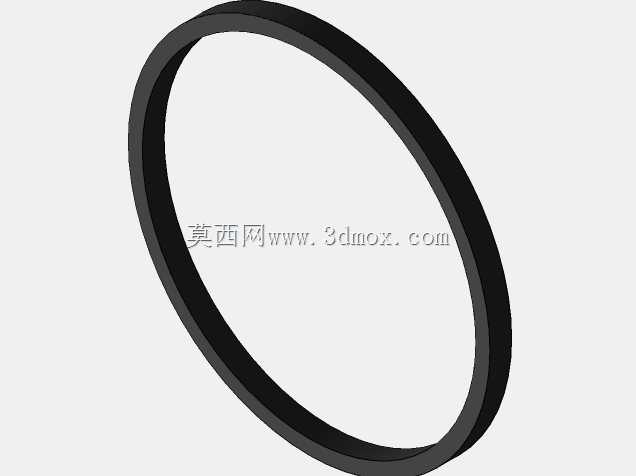

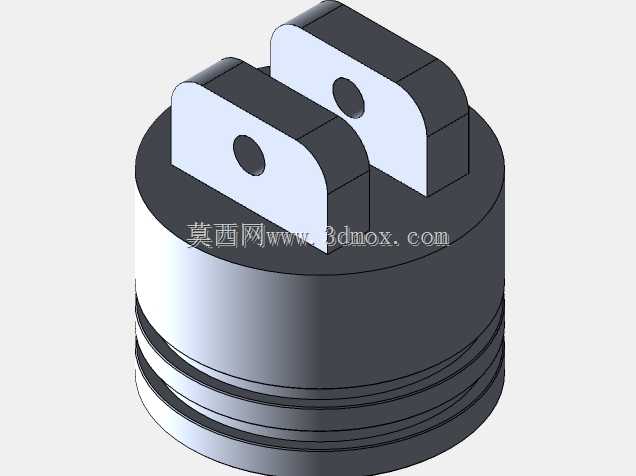

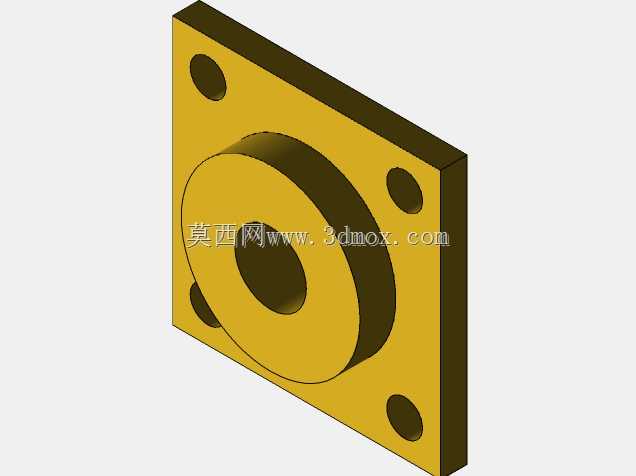

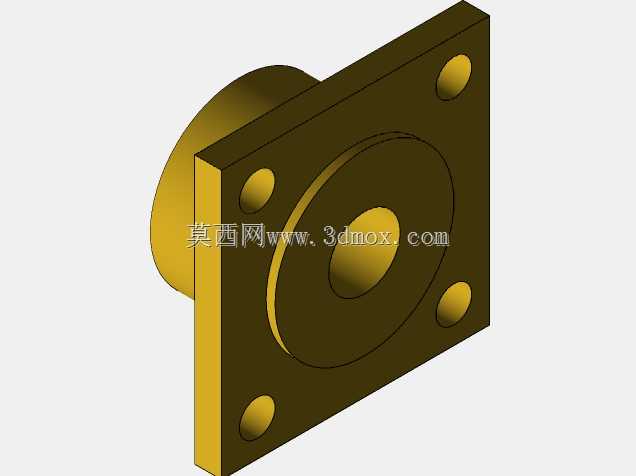

　　从结构细节来看，缸体与曲轴箱的连接面采用止口定位加密封垫的密封结构，可保证燃烧室与曲轴箱的密封性，避免漏气、漏油问题。活塞环组采用气环加油环的组合配置，气环负责密封燃烧室的高压燃气，油环负责刮除缸壁多余的润滑油，避免机油窜入燃烧室参与燃烧。排气接口采用标准法兰连接结构，可直接对接对应规格的消音器组件，降低运行时的排气噪音。这类单缸四冲程结构的设计核心，是在有限的体积内平衡动力输出、可靠性、维护便利性三者的关系，每一处结构的调整都围绕实际使用场景的需求展开，避免冗余设计带来的成本与自重上升。
