废料运输用皮卡侧摆门改装货箱结构

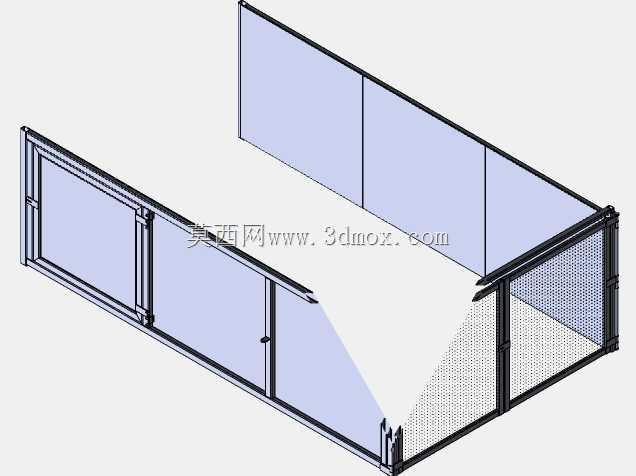

　　在零散工业废料、建筑边角料短途转运场景里，常规原厂皮卡货箱存在装卸效率低、后视遮挡、装载适配性差的问题，这套改装结构正是针对这类痛点完成的定制化设计。从实际使用逻辑出发，废料转运作业多集中在厂区内部、工地短驳路段，单次装载量不大但装卸频次高，常规后开式货箱门在侧边堆料、狭窄场地作业时，开门回转空间不足，操作人员需要绕到车尾才能完成装卸，遇到货箱中部堆料时，探身取放物料的动作存在坠落、磕碰风险，侧摆门的增设直接解决了这个问题，侧门开启后可覆盖货箱中段近三分之二的侧向开口，操作人员站在地面即可完成货箱中部区域的废料装填与整理，不需要攀爬货箱边缘，适配厂区内零散废料多点收集的作业节奏。

　　后车门采用网状结构的设计，并非单纯为了减重，废料运输过程中经常会混入轻质碎屑、包装薄膜类物料，全封闭后车门会完全遮挡驾驶员内后视镜视野，倒车、挪车时无法观察到货箱正后方的地面情况，厂区内作业人员往来密集，视觉盲区极易引发安全事故；网状结构在保证栏板阻挡能力、防止大块废料坠落的前提下，可让驾驶员通过内后视镜直接观察到货箱后方的路况，同时网状结构的通透特性能降低货箱行驶过程中的风阻，也能减少雨天行车时货箱尾部的泥水积存。

　　可伸缩横梁的设计是这套改装结构的核心承载适配结构，常规皮卡货箱的固定横梁间距是按照标准货箱尺寸设计的，当装载不规则废料、长度超出常规货箱边界的物料时，固定横梁无法提供均匀的底部支撑，容易出现货箱底板局部受力变形的问题；伸缩横梁采用嵌套式方管结构，可根据装载物料的长度、堆载重心位置调整支撑点位，当装载较长的金属边角料时，可将横梁伸出至超出货箱尾端的位置，给外伸物料提供额外支撑，避免运输过程中物料滑移坠落，空载时可将横梁完全收回至货箱底部框架内，不占用货箱内部装载空间，横梁的锁止结构采用弹簧插销式，不需要额外工具即可完成档位调整，适配现场作业人员快速操作的需求。

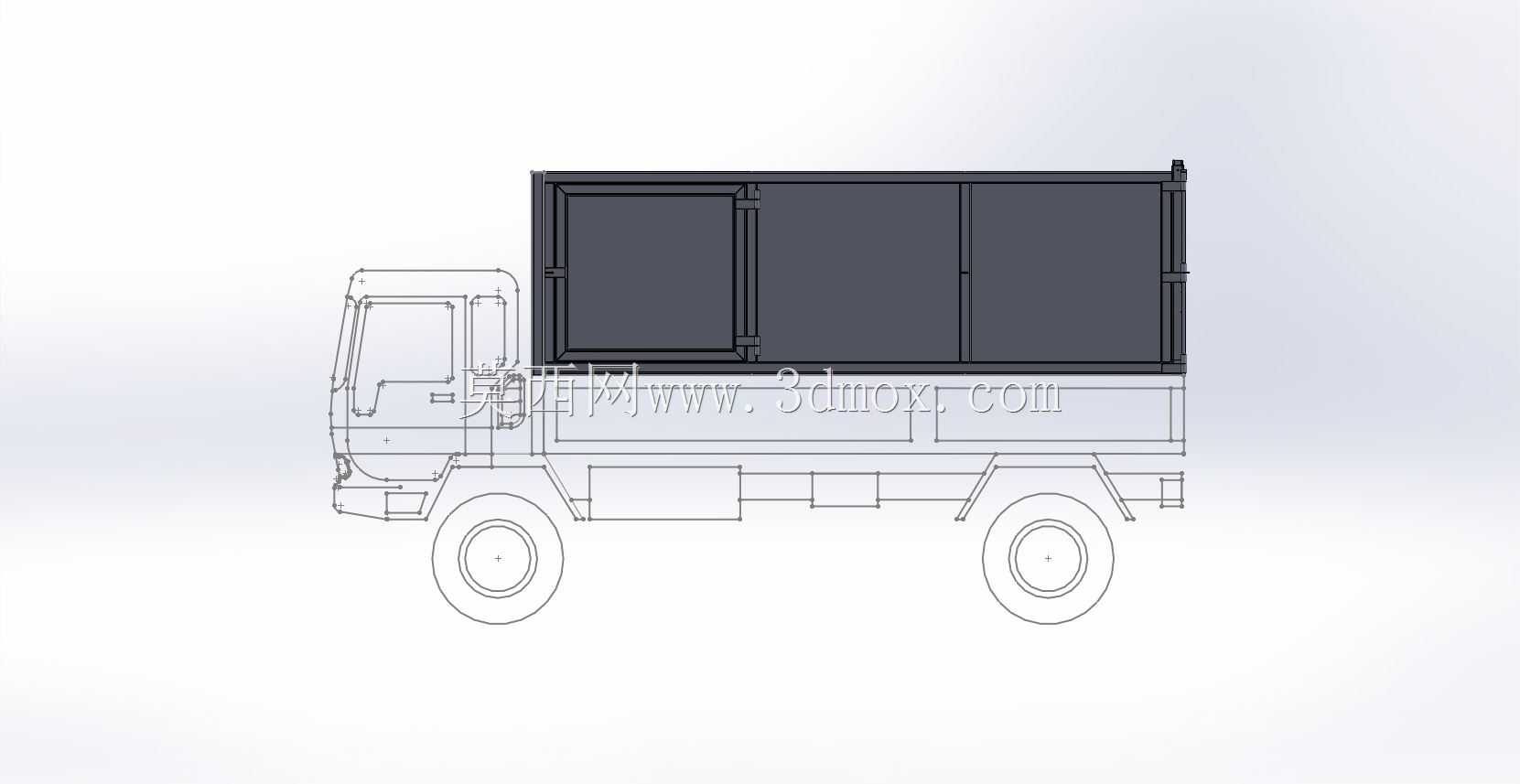

　　从安装边界来看，整套改装结构完全匹配主流中型皮卡的原厂货箱安装孔位，不需要对原车底盘、车架进行打孔焊接改造，所有连接点均采用原厂货箱的预留安装位，通过U型螺栓与压板完成固定，改装后货箱总高度不超过原车驾驶室顶部150mm，满足常规道路通行的限高要求，侧摆门的开启回转半径控制在300mm以内，在狭窄通道内开门时不会与周边障碍物发生干涉；侧门的铰链采用加厚钢板焊接成型，锁止机构采用双点撞锁，关闭后可承受运输过程中废料的侧向冲击，不会因为颠簸出现意外开启的情况。

　　结构选材上，所有框架构件均采用普通碳素结构钢焊接成型，焊接位置均做了满焊处理，焊后打磨焊渣并做防锈底漆喷涂，适配废料运输场景下磕碰、刮擦频繁的使用环境，网状后车门采用钢筋编织网与框架焊接，网格间距控制在50mm，既能阻挡直径100mm以上的块状废料坠落，又不会过度遮挡后视视线。整套结构没有采用复杂的液压、电控构件，所有功能均通过纯机械结构实现，后期维护成本极低，现场作业人员通过简单的紧固、润滑即可完成日常保养，适配工业场景下低维护成本的使用需求。
