屋顶管道跨越高台踏步结构设计

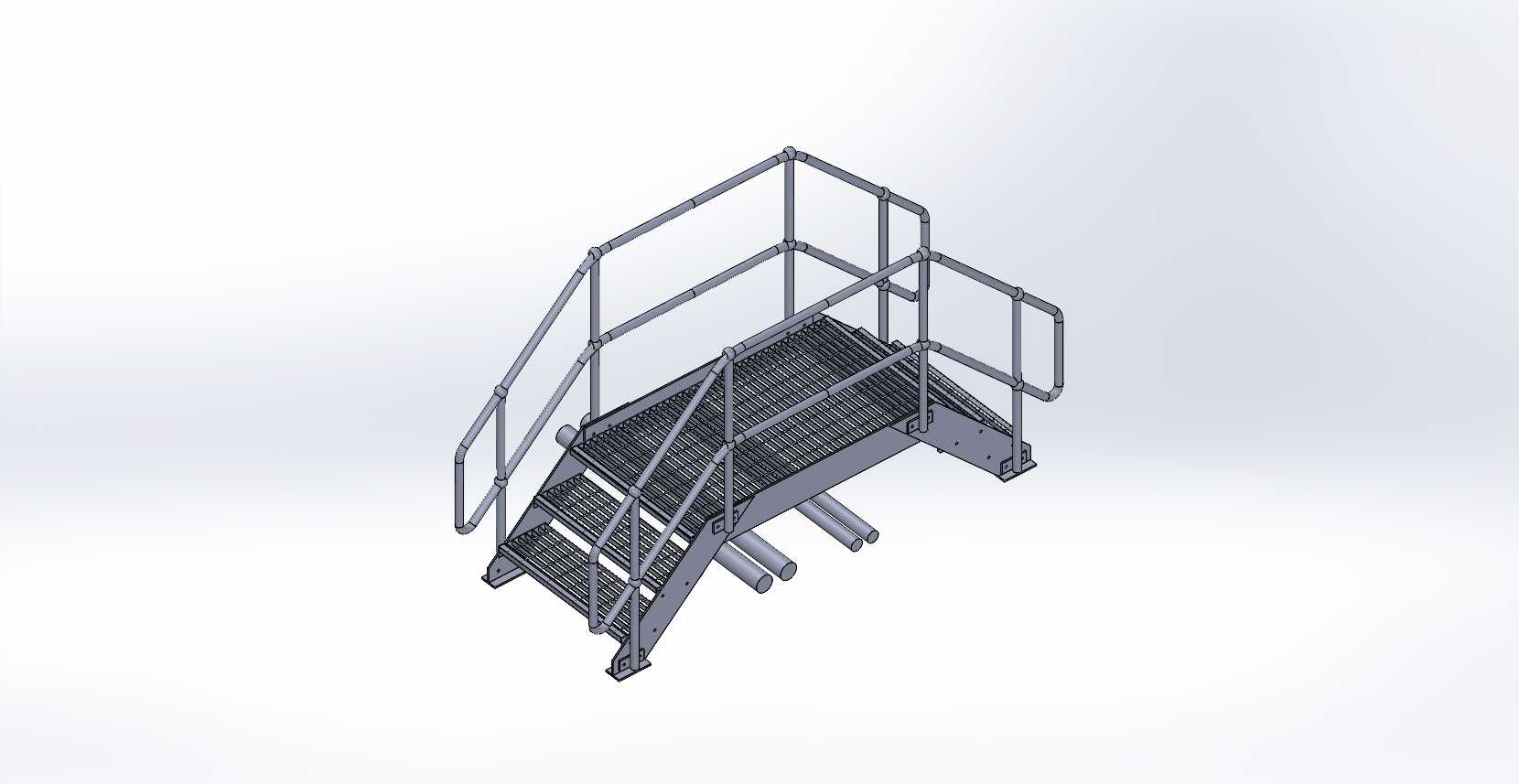

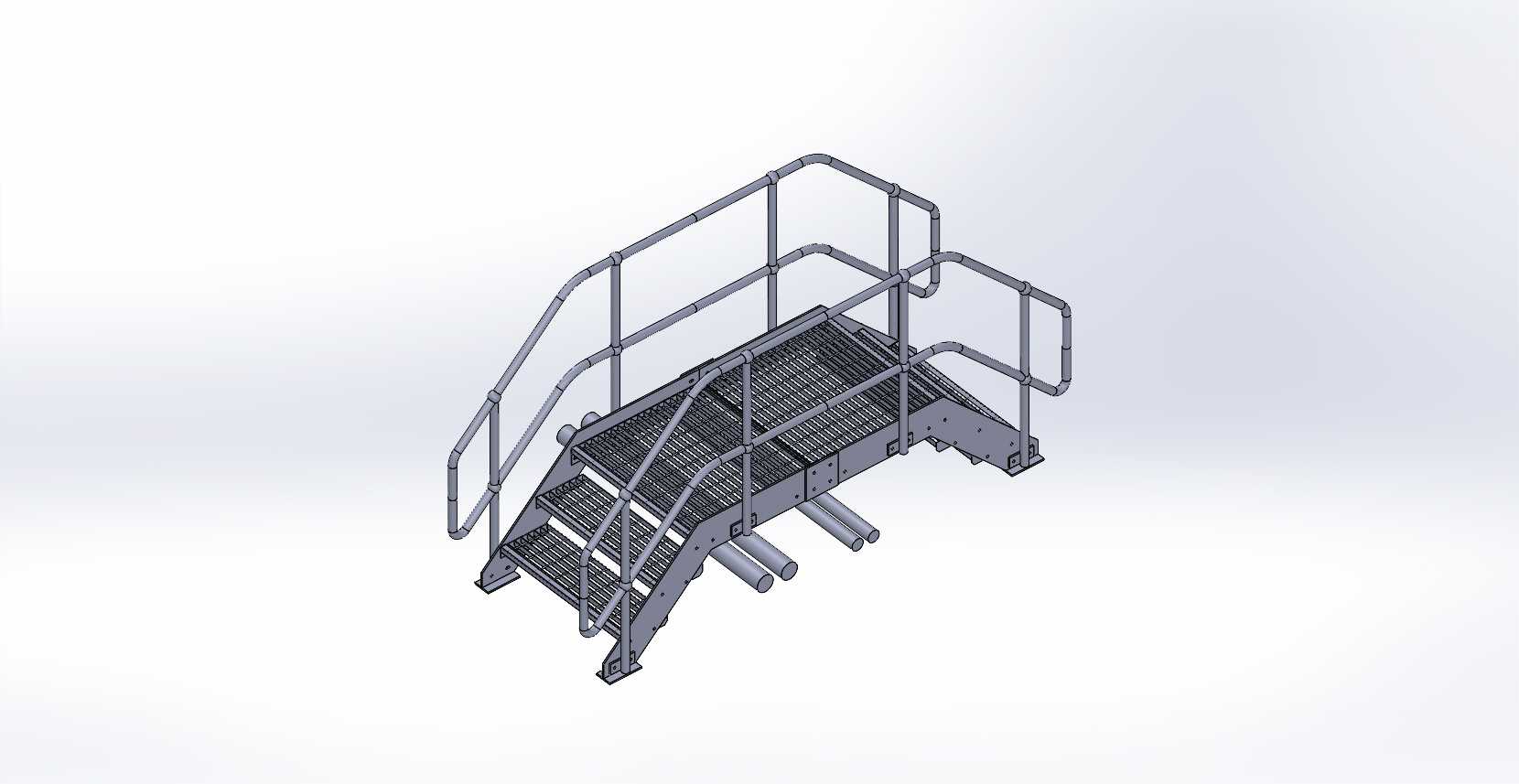

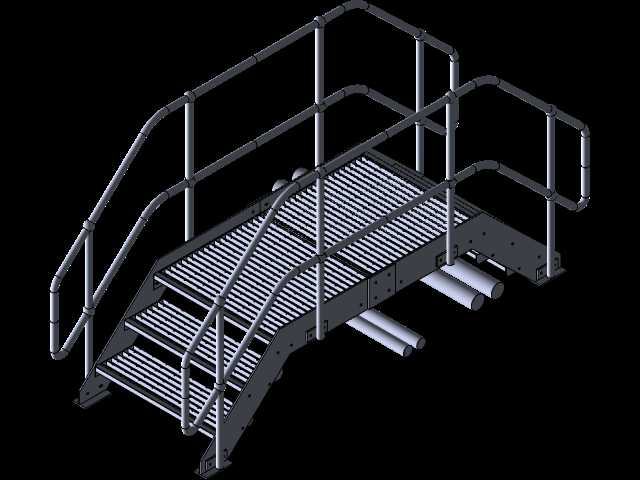

这款跨梯结构主要应用于工业厂房屋顶、大型设备运维通道区域，核心作用是在不改动原有管线布局的前提下，为运维巡检人员提供跨越架空排布管道的安全通行路径，避免人员直接踩踏管线造成保温层破损、管道形变移位等问题，同时也能消除巡检过程中跨越管线的绊倒、跌落风险。从结构设计逻辑来看，整体采用分体模块化的拆分思路，摒弃了早期整段纵梁的加工方案，将每侧纵梁拆分为两段独立构件，现场安装时通过螺栓组完成拼接固定，既降低了单件构件的加工难度，也能适配不同项目现场的管道排布宽度偏差，无需在现场进行大量焊接、切割作业，安装效率提升明显。踏步与平台面板均采用30mm规格的Flowforge格栅板制作，格栅的镂空结构可以避免表面积水、积灰，在雨雪天气下也能保证踏板表面的摩擦力，减少人员滑倒的概率，同时格栅结构自重更轻，不会给屋顶承重结构带来额外的荷载压力。两侧的安全护栏采用圆管弯折成型，扶手高度符合工业运维通道的安全防护要求，护栏在踏步起始端、平台转角处都做了圆弧过渡处理，没有尖锐的突出棱角，避免人员通行时发生磕碰。结构的安装边界需要提前匹配现场管道的排布高度与跨度，梯段的倾斜角度控制在人员行走舒适的区间，底部支撑脚设置了带安装孔的固定板，可以通过膨胀螺栓直接固定在屋顶的混凝土基础或者设备平台的钢结构基座上，不需要额外做复杂的基础处理。在实际项目应用中，这类跨梯可以根据现场管道的实际排布数量、通行宽度需求调整梯段宽度与平台长度，分体式的构件设计也方便后期的维护更换，如果某一段踏板或者护栏出现锈蚀、变形，只需要拆卸对应的螺栓更换损坏构件即可，不需要整体拆除整段跨梯，运维成本更低。整体结构的受力传递路径清晰，人员荷载通过踏板传递到两侧纵梁，再通过纵梁传递到底部的支撑脚，最终分散到安装基础上，各连接节点的螺栓规格都经过受力核算，能够满足常规双人同时通行的荷载要求，护栏的横向栏杆间距也符合安全防护规范，能够避免人员意外从梯段侧方跌落。
