4毫米规格车轴安装固定支撑座

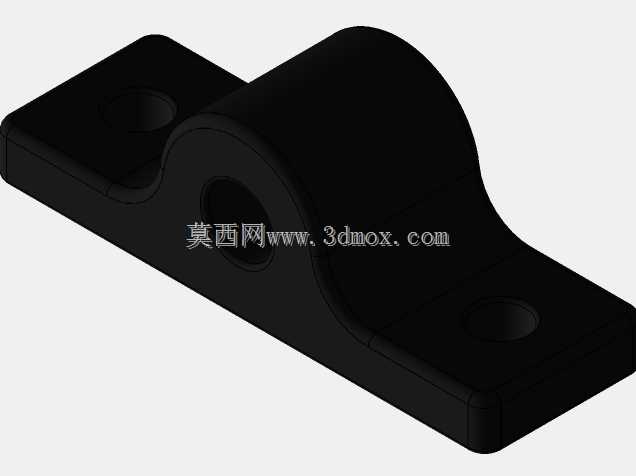

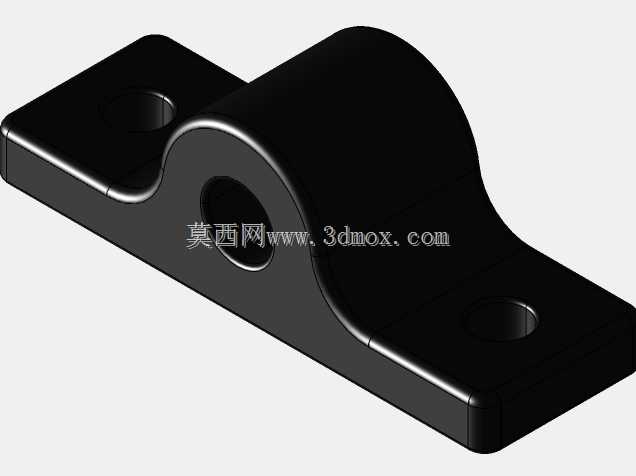

　　这款4毫米车轴支架，主要面向小型传动机构、精密传感装置配套的小直径轴系固定场景，在小型自动化检测设备、桌面级实验装置、微型传动模组中应用广泛，核心作用是为直径4毫米的转动车轴提供径向支撑与轴向限位，避免轴系运转过程中出现径向跳动、轴向窜动的问题，保障轴上搭载的传感元件、传动零件运转精度稳定。从结构设计来看，支架整体采用一体式成型结构，中间的半圆拱形支撑腔体为轴的安装位，腔体直径与4毫米车轴形成间隙配合，既可以保证轴转动时的顺畅度，也能控制配合间隙在合理范围，减少轴运转的晃动量。两侧延伸出的平直安装翼板是整个支架的安装基准面，每个翼板上开设一个贯通的安装孔，用于穿设固定螺丝将支架锁紧在设备安装基板上，

　　翼板与中间支撑腔体之间采用圆弧过渡结构，避免直角连接处出现应力集中，提升支架整体的结构强度，即使在设备存在小幅振动的工况下，也不会出现连接部位断裂的问题。在安装边界层面，支架底部为完全平直的贴合面，安装时需要保证设备基板的安装面平面度公差在0.1毫米以内，避免安装时支架出现翘曲，导致中间轴孔的同轴度偏差，影响车轴的转动灵活性。两侧安装孔的中心距经过实际校核，适配常规的小型安装位布局，安装孔直径适配M3规格的内六角螺丝，锁紧时建议在螺丝与翼板之间加装平垫圈，分散锁紧压力，避免翼板被螺丝压溃变形。中间支撑腔体的轴向长度经过优化，既可以为车轴提供足够的支撑跨度，减少轴的悬臂长度，降低轴端的挠度，也不会过度占用轴向安装空间，

　　适配紧凑的设备内部布局。从实际使用的角度出发，这类小尺寸轴支架在设计时需要重点关注几个核心维度：首先是轴孔与安装底面的平行度，这个形位公差直接决定了车轴安装后是否会出现别劲的问题，建模时需要以底面为第一基准，约束轴孔的轴线与基准面的平行度公差在0.05毫米以内；其次是两侧安装孔的位置度，要保证两个安装孔的中心连线与轴孔轴线保持平行，避免安装锁紧后支架产生内应力，长期使用出现变形；另外支架的边缘都做了小尺寸的倒角处理，既可以去除加工后的锐边，避免装配时划伤操作人员，也能减少应力集中点，提升零件的抗疲劳性能。在实际选型应用中，这类支架适合搭配4毫米直径的光轴使用，轴上可以安装小型同步轮、传感码盘、微型轴承等零件，支架本身可以采用铝合金、

　　工程塑料或者不锈钢材质加工，根据不同的工况负载选择对应材质：轻载、无腐蚀的场景可以选用ABS或者POM工程塑料，重量轻成本低；有一定负载要求的场景可以选用6061铝合金，兼顾强度与轻量化；有防腐要求的食品、医疗检测场景可以选用304不锈钢材质。在装配过程中，需要先将支架通过两侧螺丝预固定在基板上，不要完全锁紧，随后穿入车轴，转动车轴确认转动顺畅无卡滞后，再按照对角顺序逐步锁紧两侧的固定螺丝，避免单侧锁紧导致支架偏移，造成轴孔错位。这类支架的结构虽然简单，但在小型精密设备中属于不可或缺的基础支撑零件，其设计合理性直接影响整个轴系的运转稳定性，尤其是搭载高精度传感器的场景下，支架的刚性、安装精度都会直接影响传感器的检测数据准确性，因此在建模阶段就需要充分考虑装配公差、应力分布、安装便利性等多方面因素，确保零件加工装配后能够满足实际使用需求。
