快拆式压紧锁定机械结构设计

　　这类快拆压紧结构在工业现场的应用场景覆盖极广，小到小型工装的工件快速装夹、检测治具的模块快换，大到设备检修口的快速启闭、户外机柜的免工具锁闭，都能见到同原理结构的身影。和传统螺纹压紧、螺栓锁止的结构不同，这套快拆结构不需要额外工具，仅靠手动扳动操作臂就能完成锁止与释放动作，单步操作耗时不超过两秒，在需要频繁拆装、切换工位的作业场景下，能大幅降低操作辅助时间，提升作业流转效率。

　　从功能实现逻辑来看，这套结构的核心是利用连杆机构的过死点锁止特性来提供持续压紧力：操作臂带动联动连杆转动，当锁止行程走到终点时，连杆铰接点越过机构死点位置，此时哪怕压紧面受到反向的冲击力，结构也不会自行松脱，锁止状态的保持不需要额外的弹性元件持续施力，可靠性远高于单纯依靠弹簧顶紧的快拆结构。图中未显示的扭转弹簧，是安装在操作臂的铰接转轴位置，它的作用并非提供锁止力，而是在解锁扳动操作臂后，自动带动连杆复位到张开位置，避免解锁后结构卡滞在半行程位置，方便操作人员快速取放被压紧件。

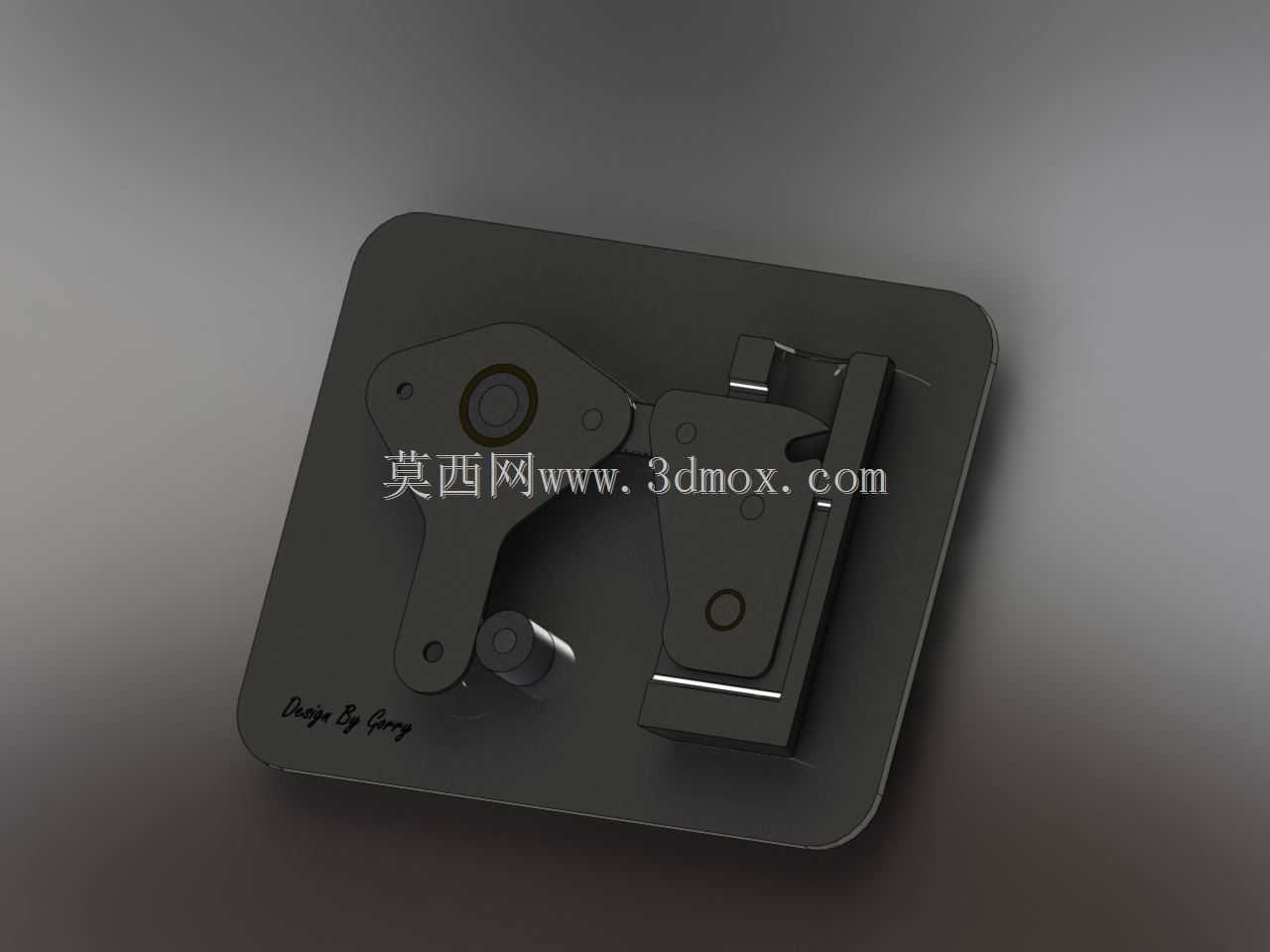

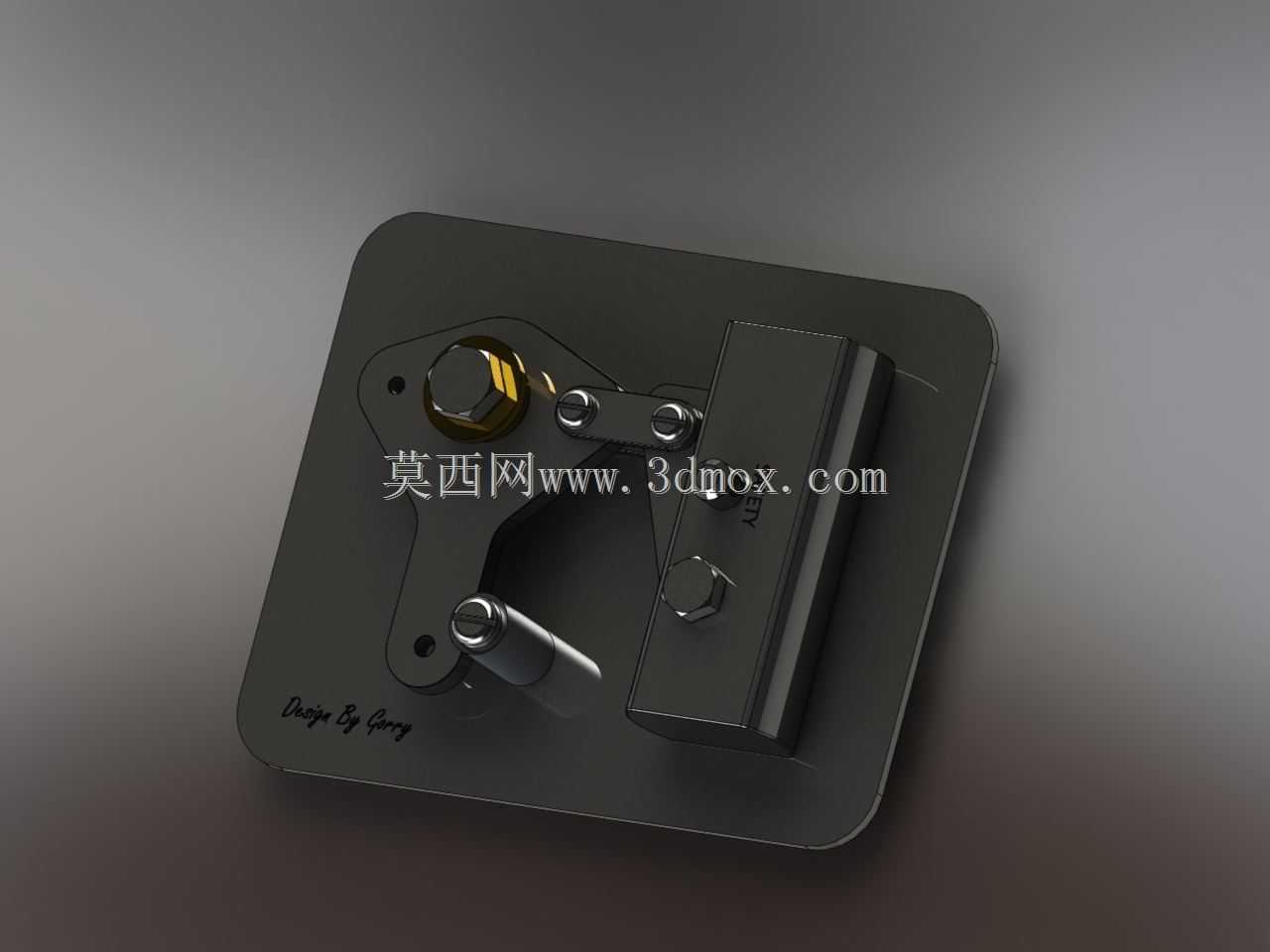

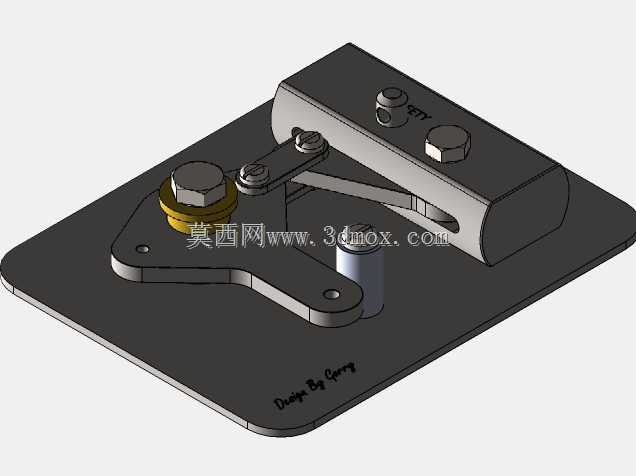

　　设计这套结构的时候，首先要明确安装边界：整个机构的底座是带圆角的方形安装板，四个角预留了沉头安装孔，可以直接通过内六角螺栓固定在工装基板、设备机架或者机柜壁面上，安装板的厚度足够承受锁止时的反向弯矩，不会因为长期反复受力出现安装面变形。锁止端的压块是独立的可拆卸构件，压块和被压紧件接触的面做了平面精加工，保证压紧时受力均匀，不会因为局部应力集中刮伤工件表面；如果被压紧件是异形面，还可以更换对应型面的压块，不需要改动整个连杆机构的主体部分，适配性更强。

　　尺寸链的校核是这类结构设计的核心要点，首先要确认操作臂的扳动行程：从张开状态到锁止状态，操作臂的转动角度控制在75度到90度之间，角度太小容易出现锁止不到位、受振动松脱的问题，角度太大则会增加操作行程，扳动时需要更大的操作空间，容易和周边的其他构件产生干涉。其次是压块的压紧行程，常规工况下预留3到5毫米的压紧余量即可，既能兼容不同厚度的被压紧件，也不会因为行程过大导致连杆受力角度变差，扳动力矩陡增。铰接位置的销轴选用耐磨的合金钢材质，销轴和连杆孔之间预留合适的配合间隙，既要保证转动顺畅无卡滞，也要避免间隙过大导致锁止位置出现旷量，长期使用后压紧力衰减。

　　在实际选型应用时，还要根据使用场景的负载要求调整构件参数：如果是用在重型工装的压紧场景，可以适当加厚连杆和安装板的厚度，加大销轴直径，提升整个结构的承载能力；如果是用在小型检测治具、消费类设备的舱门锁紧，则可以缩小整体尺寸，采用轻量化的铝合金材质加工，降低结构自重。安装时要注意，安装面的平面度需要控制在0.1毫米以内，如果安装面凹凸不平，会导致底座安装后出现内应力，长期使用后连杆转动卡滞，锁止精度下降。另外，铰接位置需要定期涂抹润滑脂，减少销轴和孔壁的磨损，尤其是在多粉尘、潮湿的工业环境下使用时，还要在铰接位置加装防尘密封圈，避免粉尘、水汽进入铰接缝隙造成锈蚀卡滞，延长结构的使用寿命。

　　和市面上常见的搭扣式快拆锁相比，这套结构的压紧力方向是垂直于安装面的，不会产生横向的分力，被压紧件不会在锁止过程中出现横向移位，对定位精度要求高的工装夹具场景更加友好。同时整个结构的所有构件都外露在安装板表面，没有藏污纳垢的封闭缝隙，清洁维护更加方便，在食品加工、医药生产这类对卫生清洁要求高的场景下也能适配使用，只需要将材质更换为304不锈钢即可满足耐腐蚀、易清洁的要求。
