流线型环状轮廓子弹头光学透镜组件

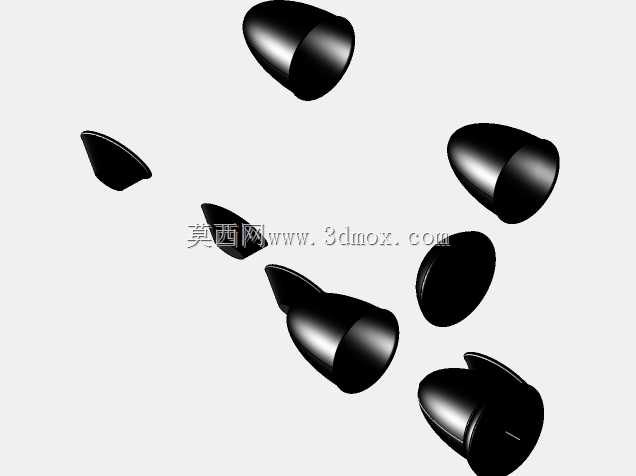

　　在光电传感检测、光学成像瞄准、近距光学信号采集这类实际工程场景里，光学透镜组件的外形轮廓、曲面曲率直接决定了光路传导的效率与信号采集的覆盖范围，这次拆解建模的这款子弹头形态透镜，没有采用常规的圆形平凸或者双凸全封闭结构，而是做了不完整的环状轮廓设计，在做结构匹配的时候需要特别注意安装边界的避让。从实际使用场景来看，这类透镜常配套在对安装空间有严格限制的微型光电传感单元上，比如嵌入式的光电接近开关、小型光学瞄准模组的前置聚光结构，相比全尺寸的圆形透镜，这种截断式的环状轮廓可以在保证核心光路通光量的前提下，大幅压缩组件的径向占用空间，适配狭窄的设备内腔安装位。做结构设计的时候，首先要考虑的是曲面的流线过渡，

　　子弹头的弧面不是单一曲率的球面，而是从入射端的小曲率弧面逐步过渡到安装端的大直径环状端面，整个曲面的顺滑度直接影响光线的折射路径，建模过程中需要反复校验曲面的G2连续性，避免出现曲面棱线导致的光线漫反射，影响传感单元的信号接收灵敏度。安装边界上，这款透镜的环状安装端面预留了0.8mm的定位止口，装配的时候可以直接卡入传感外壳的预置卡槽里，不需要额外打胶或者螺丝固定，能有效提升产线装配的效率，同时止口的配合公差要控制在0.05mm以内，避免透镜出现偏心导致的光路偏移。从功能特性上来说，不完整的环状轮廓并不是结构缺陷，而是针对性的功能设计——在部分需要侧向避让线路或者其他结构件的传感安装位上，全圆形透镜会和周边结构产生干涉，

　　截断后的轮廓刚好可以让出避让空间，同时核心的通光区域保留了完整的弧面结构，不会影响主光路的聚光效果。实际选型匹配的时候，要注意透镜的入射端顶点到安装端面的轴向尺寸，这个尺寸决定了透镜和后端感光元件的工作距离，一旦轴向尺寸偏差超过0.1mm，就会导致成像或者信号采集的焦点偏移，出现检测距离不准、信号强度不足的问题。建模过程中没有采用常规的旋转凸台一次性生成实体，而是先搭建了环状轮廓的基准曲线，再通过曲面放样生成主体弧面，最后对截断位置做了0.2mm的圆角过渡，避免安装的时候锐边划伤操作人员或者刮损配套的密封胶圈。在工业现场的实际使用里，这类透镜经常会暴露在有粉尘、轻微溅水的环境里，流线型的子弹头外表面不容易积存粉尘，

　　日常维护的时候只需要简单擦拭就能保证通光效率，相比平面透镜的积尘问题，这种弧面结构的抗污能力有明显优势。另外，环状轮廓的截断位置是根据配套传感单元的视场角做的精准裁切，裁切边缘刚好落在视场角的边界之外，不会出现在有效成像或者检测范围内，不会对检测结果产生干扰，做结构适配的时候不能随意调整裁切的角度和位置，否则可能会出现视场遮挡的问题。做安装结构设计的时候，还要注意透镜周边的压紧力不能过大，因为这类光学件多采用光学塑料或者光学玻璃材质，过大的压紧力会导致透镜出现内应力，引发曲面变形，影响光路传导精度，所以在设计配套的压圈结构时，压紧力的作用点要均匀分布在环状安装端面上，不能直接压在光学曲面上。
