禁止浸入水中警示标识三维结构设计

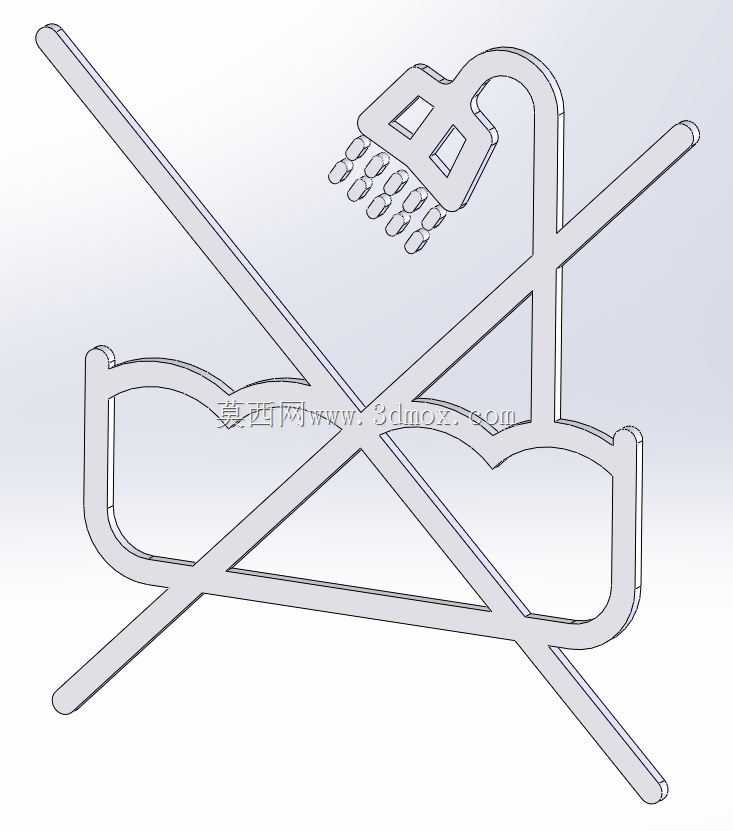

　　在日常消费电子、小型家电、便携检测设备的外壳标识设计环节，防水类警示符号是产品外观合规性设计中不可忽视的细节，本次设计的禁止浸入水中标识，主要面向具备基础防水能力但不可整体浸泡的产品外壳使用场景，比如手持温湿度检测设备、浴室用小型电子秤、外置式卫浴传感器等产品的外壳丝印定位、铭牌模压结构参考。从实际使用需求来看，这类标识不需要完全照搬某一强制标准的固定尺寸比例，核心是要在产品外壳的有限安装区域内，让用户能快速识别符号含义，避免因误将产品浸入水中导致内部电路短路、传感元件失效。设计过程中优先考虑了标识的视觉识别效率，整体采用交叉斜杠叠加淋浴出水、浴缸轮廓的组合结构，交叉斜杠采用等宽线性结构，两条斜杠的交叉点位于整个标识的视觉中心位置，

　　斜杠两端延伸至标识外轮廓的边界处，保证远距离识别时禁止语义的传递清晰度；淋浴喷头部分简化了多余的结构细节，只保留喷头主体与下方水滴的阵列排布，水滴采用椭圆短柱结构，沿喷头出水方向等距排列，既还原淋浴出水的视觉特征，又避免过多细碎结构导致丝印或模压时出现糊边、缺料问题。下方的浴缸轮廓采用圆弧过渡的U型结构，两侧边缘做了小幅度的外翻处理，和日常认知里的浴缸外形匹配，不会让用户产生语义误解。从安装边界来看，整个标识的外轮廓可以根据产品外壳的可用区域做等比例缩放，最小可适配10mm10mm的铭牌安装位，缩放时所有线性结构的宽度会同步等比例调整，保证在小尺寸应用场景下，线条不会因为过细导致印刷脱落或者模压填充不饱满；

　　如果应用在较大尺寸的设备警示位，比如壁挂式卫浴传感设备的侧面，标识可以放大至80mm80mm，此时所有结构的圆角过渡会保持原有的R值比例，避免放大后出现棱角生硬的视觉问题。结构建模时所有线条的连接处都做了0.2mm的圆角过渡，一方面是模拟实际标识印刷或模压时的工艺圆角，避免尖锐转角导致的应力集中，另一方面也让标识整体视觉更柔和，不会和产品外壳的曲面设计产生突兀的割裂感。考虑到不同产品的外壳工艺差异，这个标识模型既可以直接提取轮廓线用于丝印网版制作，也可以拉伸0.1-0.3mm的厚度作为外壳模压的凸台结构参考，拉伸深度可以根据外壳的塑料材质特性调整，比如ABS材质的外壳凸台高度控制在0.2mm即可，既不会因为凸台过高导致脱模困难，

　　也能保证用户触摸时能感知到标识的存在，起到触觉提示的辅助作用。在实际选型应用时，需要注意标识的安装位置要避开产品的操作按键、接口区域，尽量设置在产品靠近防水边界的位置，比如电池仓盖附近、充电接口旁，让用户在进行可能接触水的操作前就能看到警示内容。和常规的文字警示相比，这类图形符号不受语言限制，不管是国内销售还是出口的产品，用户都能快速理解禁止浸入水中的要求，降低因用户误操作导致的产品损坏概率。建模过程中特意规避了非对称的结构偏差，淋浴喷头的位置、水滴的阵列间距、浴缸轮廓的左右弧度都做了对称约束，保证标识整体的视觉平衡感，不会因为结构偏移让用户产生识别歧义。另外，标识的所有线性结构宽度保持一致，没有做粗细变化，这样在做丝网印刷时，网版的目数选择不需要针对不同线条宽度做调整，能降低印刷工艺的调试难度，减少批量生产时的不良率。针对部分需要做背光警示的产品场景，这个标识的轮廓还可以直接导入背光模组的导光层设计文件，通过调整导光网点的密度，让标识在光线不足的浴室环境下也能清晰可见，进一步提升警示效果。
