WEEE指令轮箱回收标识三维结构设计

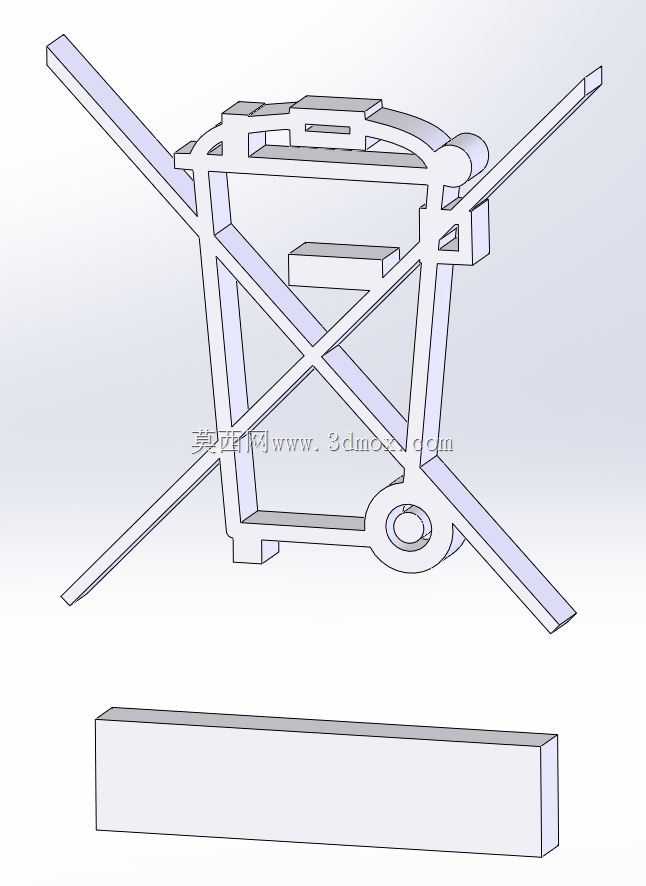

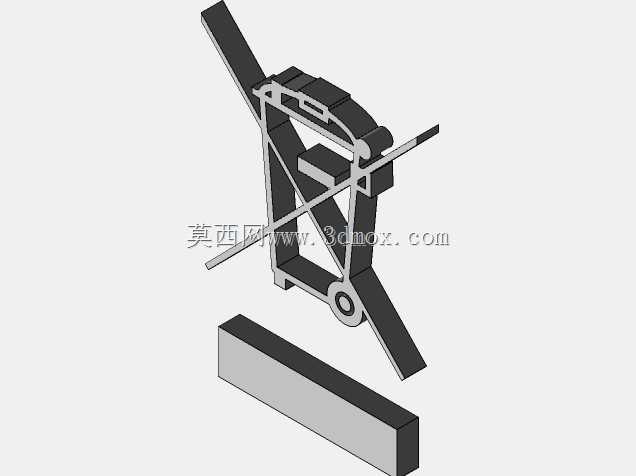

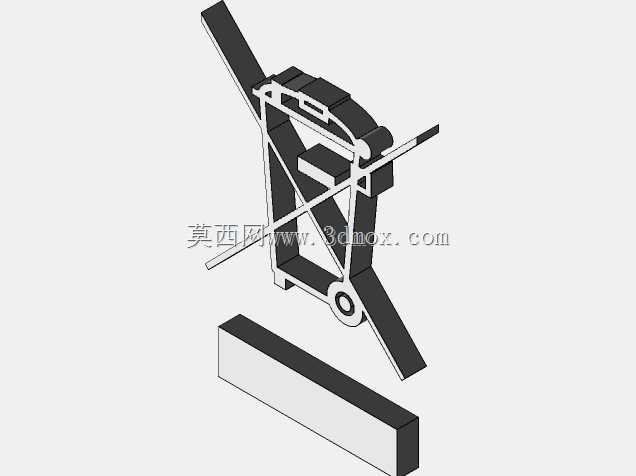

　　该标识结构为WEEE指令要求的带轮垃圾箱划叉形态，核心应用场景覆盖所有2005年8月13日后投放市场的电气电子类产品，包括消费电子、工业电气设备、家用小电器、通讯终端等多个领域，直接印刷或模制在产品本体、外包装、随附说明书上，用于向终端使用者传递产品不可混入普通生活垃圾丢弃的提示信息，引导用户将报废产品送至指定回收网点或维修再利用渠道，避免电子废弃物进入常规市政物流处理环节造成重金属、难降解塑料等污染物扩散。从结构设计层面看，整个标识采用线性镂空框架结构，主体由带滚轮的垃圾箱轮廓与交叉斜向划杠两部分组成，垃圾箱部分还原了带轮收纳箱体的典型形态：底部设置单组滚轮结构，箱体侧边做斜向支撑筋条，顶部做箱盖轮廓的凸起结构，

　　整体轮廓比例严格遵循WEEE标识的规范比例要求，划杠部分采用两条交叉的等宽线性结构，从标识左上角延伸至右下角、右上角延伸至左下角，交叉点位于箱体视觉中心位置，线条宽度与箱体轮廓线条保持一致，确保标识在不同缩放比例下都具备清晰的识别度。设计过程中优先考虑标识的多场景适配性，针对不同的应用载体预留了足够的安装边界：当标识用于塑料外壳模内注塑时，整体结构做0.3mm的凸起高度设计，线条边缘做R0.1的圆角过渡，避免注塑过程中出现尖角缺胶、脱模拉伤的问题；当标识用于纸质包装印刷时，结构线条做矢量轮廓优化，无细碎断点，适配胶印、丝印等不同印刷工艺的精度要求；当标识用于金属外壳激光打标时，线条宽度统一调整为0.2mm，

　　匹配常规激光打标设备的最小光斑尺寸，保证打标后线条连续无断痕。外形尺寸方面，该标识模型的标准应用尺寸可根据载体大小等比例缩放，最小可缩放至10mm×10mm尺寸仍保持所有结构特征清晰可辨，最大可放大至1000mm×1000mm用于大型设备外包装标识，缩放过程中所有线条的宽高比、各部分结构的相对位置严格保持固定比例，不会出现变形失真的问题。从功能特性上看，该标识结构除了满足视觉识别的基本要求外，还做了结构工艺性优化：所有轮廓线条连接处做平滑过渡处理，无尖锐内角，当采用模具加工制作标识凸模/凹模时，刀具路径可连续走刀，减少抬刀次数，提升加工效率；镂空部分的最小间隙不小于1mm，当采用丝网印刷工艺时，

　　网版不会因为间隙过小出现透墨不均的问题；滚轮部分的圆形轮廓做整圆设计，与箱体底部的连接位置做加强筋过渡，避免小尺寸缩放时滚轮结构与箱体主体断开。实际应用中，该标识的安装位置通常选择在产品外壳的平整区域，避开散热孔、按键、接口等功能结构，与周边其他标识（如认证标识、参数标识）的间距不小于标识自身高度的1/3，避免视觉干扰影响识别效果；针对曲面外壳的应用场景，该模型可根据曲面曲率做投影变形适配，保证标识在曲面上的视觉效果与平面状态一致，不会因为曲面透视出现比例失调。设计思路上完全摒弃了多余的装饰性结构，所有几何特征都服务于标识的识别性与工艺适配性，没有冗余的凸起或凹槽结构，既降低了不同工艺制作时的成本，也避免了多余结构积灰、藏污影响标识长期使用后的清晰度；划杠与箱体轮廓的交叉位置做共线处理，不存在重叠面，在三维建模过程中避免了碎面、重合面的问题，可直接导出为不同格式用于模具加工、印刷制版、激光打标等下游环节，不需要额外的模型修复工作。针对不同行业的特殊应用需求，该结构还预留了参数化调整接口，可根据不同企业的VI规范调整线条宽度、圆角大小，在不改变整体识别形态的前提下适配不同品牌的视觉风格，同时严格符合WEEE指令对标识形态的强制要求，不会因为个性化调整导致标识不符合法规要求。
