禁浸水警示标识三维结构设计

　　在工业产品包装、设备外壳标识、消费电子警示标注等场景中，禁浸水提示是传递产品防护要求的核心视觉元素，这类标识不需要复杂的曲面造型，却对视觉辨识度、线条规整度有明确要求，要保证不同印刷尺寸、不同观察距离下都能快速传递“禁止浸入水中”的核心信息。本次设计的禁浸水标识，采用交叉斜杠叠加淋浴出水图形的组合形式，完全贴合日常场景中用户对“遇水、淋水、浸水”行为的视觉认知，不需要额外文字辅助就能快速读懂警示含义。从结构设计逻辑来看，整个标识采用等线宽的薄壁结构建模，所有线条的宽度保持统一，没有出现局部粗细突变的情况，这样的设计一方面适配丝网印刷、激光打标、模切成型等多种加工工艺，不管是直接印刷在产品外壳、包装纸盒，还是做成金属铭牌粘贴、

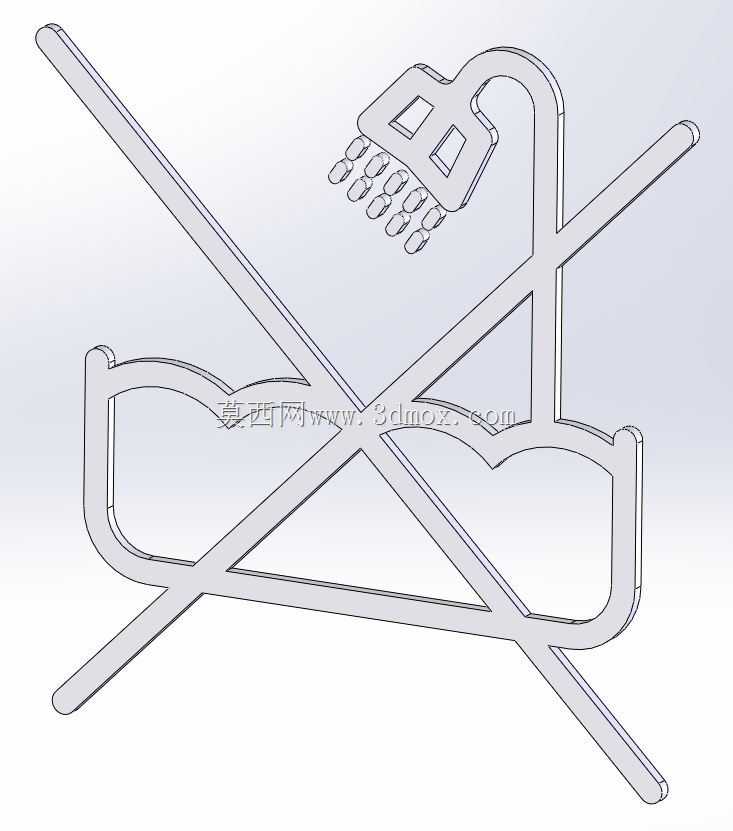

　　注塑嵌件预埋，都能保证图形边缘清晰，不会因为线条过细出现印刷断墨、打标烧穿的问题，也不会因为线条过粗导致图形拥挤、辨识度下降。图形的核心元素分为两部分，一部分是模拟淋浴喷头出水的造型，喷头部分做了两个镂空的矩形区域，下方的水滴采用等距排列的椭圆造型，还原水流从喷头流出的视觉效果，另一部分是贯穿整个图形的交叉斜杠，斜杠的两端做了小圆角过渡，避免尖锐边角在加工或者使用过程中出现应力集中，尤其是当标识做成金属或者塑料实体铭牌时，圆角处理能减少边角磕碰掉漆、断裂的风险。在安装边界适配方面，整个标识的外轮廓采用矩形边界约束，所有图形元素都控制在矩形范围内，没有超出边界的突出结构，不管是在产品外壳上预留标识凹槽，还是在包装版面划分标识区域，

　　都能快速对齐排版，不需要额外调整图形的裁切范围。设计过程中特意调整了斜杠与淋浴图形的叠放顺序，斜杠置于图形最上层，完全覆盖穿过淋浴喷头与水流区域，符合通用警示符号的视觉表达逻辑，让用户第一眼就能捕捉到“禁止”的语义，不会出现视觉歧义。考虑到不同应用场景的尺寸需求，建模时采用全参数化的草图驱动方式，所有线条的长度、圆角半径、线宽都设置了可调整的参数，当需要适配小型电子设备的微型标识，或者大型设备外壳的大号警示标时，只需要调整全局比例参数就能快速生成对应尺寸的模型，不需要重新绘制草图，大幅提升不同场景下的复用效率。图形中所有的转角位置都做了等半径圆角处理，没有尖锐的直角结构，这一点针对注塑成型的标识嵌件尤为重要，

　　能够避免注塑过程中直角位置出现应力开裂、填充不足的缺陷，同时对于印刷类应用，圆角过渡能让油墨附着更均匀，不会在直角位置出现油墨堆积的问题。在视觉平衡调整上，特意将淋浴喷头的位置设置在图形右上区域，交叉斜杠从左上延伸至右下、右上延伸至左下，形成稳定的交叉结构，整个图形的视觉重心落在矩形区域的中心位置，不会出现偏上、偏下或者偏侧的失衡感，不管是单独使用还是和其他警示标识并排排版，都能保持视觉上的协调性。水流部分的水滴造型采用长短渐变的排列方式，靠近喷头的水滴尺寸稍大，远离喷头的水滴尺寸依次缩小，模拟水流下落的自然形态，避免等大水滴带来的生硬感，同时也不会因为水滴尺寸差异过大破坏整体的线条统一性。这类标识虽然结构简单，却直接关系到产品使用过程中的安全提示效果，设计时充分考虑了不同加工工艺的公差适配，线宽尺寸预留了足够的加工余量，即使在丝印网版张力偏差、激光打标焦距偏移的情况下，也能保证图形的完整性，不会出现线条断开、图形糊化的问题。对于需要做凹凸铭牌的场景，模型的凸起高度设置为统一尺寸，所有凸起结构的拔模角度保持一致，方便后续开模加工，不需要额外做结构修正。
