带把手便携塑料储液壶曲面结构设计

　　日常民用与轻工生产场景中，这类带一体化把手的吹塑储液容器应用覆盖极广，从日化洗护产品分装、家用清洁液存储到小型工业辅料盛装都能见到同类结构，核心需求是在满足额定盛装容量的前提下，兼顾手持搬运的人机体验、堆叠码放的结构稳定性以及吹塑成型的工艺可行性。做这类薄壁容器的结构设计时，首先要规避的就是直角过渡带来的应力集中问题，整个壶身的曲面曲率变化需要连续顺滑，从底部的平直支撑面向上逐步过渡到鼓形的储液腔，再收窄到顶部的螺纹瓶口，每一段曲面的拔模角度都要匹配吹塑模具的开模方向，避免成型后出现脱模卡滞或者壁厚不均的问题。

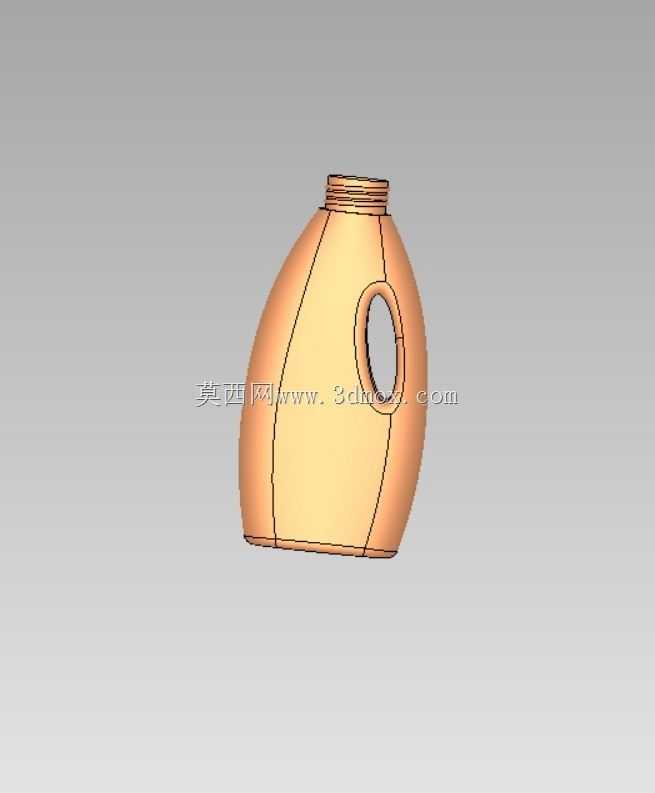

　　一体化内嵌式把手的设计是这类容器的结构难点，把手内圈的握持空间要匹配成年人手掌的握持尺寸，预留足够的穿掌间隙，同时把手与壶身连接的两个过渡根部要做圆弧加厚处理，因为满液状态下整个容器的重量全部通过这两个连接部位传递到手持位置，一旦过渡圆角过小，搬运过程中很容易出现根部开裂的问题。壶身的分模线设置在侧面最大轮廓位置，沿着曲面的最大周长走，这样合模时产生的飞边更容易修整，也不会在壶身正面留下明显的合模痕迹，影响外观质感。底部的支撑边做了一圈微凸的环形支撑筋，既可以保证放置在平面上时的稳定性，避免因为底面轻微变形出现放置晃动的问题，也能在吹塑成型时让底部的料流填充更均匀，减少底部积料或者薄厚差过大的缺陷。

　　顶部的螺纹瓶口采用标准的通用瓶口螺距设计，可以匹配市面上常见的旋盖尺寸，瓶口与壶身过渡的位置做了一圈加厚的止口台阶，一方面可以增强瓶口的结构强度，避免旋盖时用力过大导致瓶口变形渗漏，另一方面也可以给瓶盖的密封垫圈提供平整的压紧面，保证密封性能。整个壶身的壁厚控制遵循吹塑工艺的常规要求，主体储液区域壁厚保持均匀，把手位置、底部支撑位置、瓶口位置适当加厚，既可以控制整体的材料用量降低成本，也能保证各个受力位置的结构强度。从安装与适配边界来看，这类容器的外形尺寸要匹配常规的物流周转箱尺寸，单排摆放时的宽度要适配周转箱的内宽，堆叠时上层壶底可以嵌入下层壶顶的瓶口间隙，提升仓储运输时的空间利用率。

　　实际建模过程中，这类曲面结构需要优先搭建整体的曲面控制线，先确定壶身的正面轮廓、侧面轮廓以及把手的空间走向，再通过放样、曲面缝合的方式生成整体的外曲面，之后偏移生成薄壁实体，最后添加螺纹、支撑筋等细节结构。建模时要特别注意曲面的G2连续检查，避免出现曲面褶皱、曲率突变的问题，否则后续导入模具设计环节时，会出现分型面无法顺滑生成、加工刀路计算出错的问题。另外把手位置的内曲面要做圆角过渡处理，握持时的接触面不能有尖锐棱角，提升手持搬运时的舒适度，即使长时间拎取满液的壶体也不会出现硌手的问题。壶身的曲面弧度设计还考虑了贴标需求，正面预留了相对平整的大弧面区域，可以适配不干胶标签的粘贴，标签粘贴后不会因为曲面曲率过大出现翘边、脱落的问题。
