工业离心鼓风机成套机组结构设计

　　这套离心式鼓风机总成，核心应用场景覆盖车间通风换气、生产工序送风、低压气体输送、除尘系统引风、小型锅炉鼓风等多个工业环节，在轻工制造、食品加工、小型化工配套、环保除尘配套领域都有广泛的适配空间。从实际用途来看，该设备通过叶轮高速旋转产生的离心力对气体做功，提升气体压力后沿蜗壳流道导出，能够持续提供稳定的低压正压气流，既可以独立作为气源设备完成工位送风、空气置换，也可以作为系统配套部件接入除尘、风送、烘干等生产线，为整个气路提供初始动力。

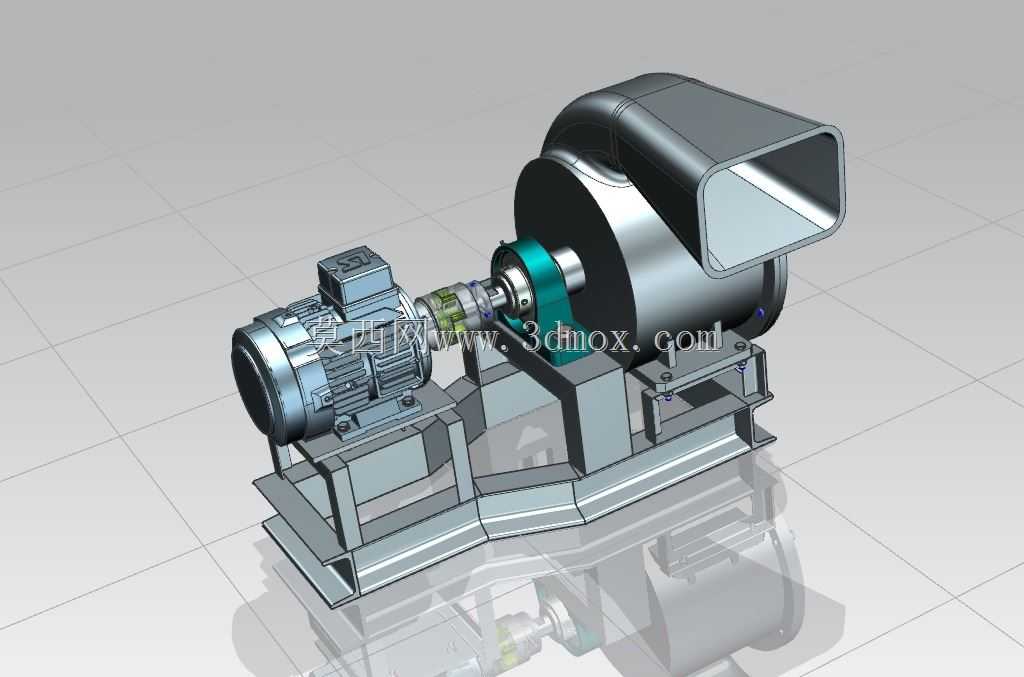

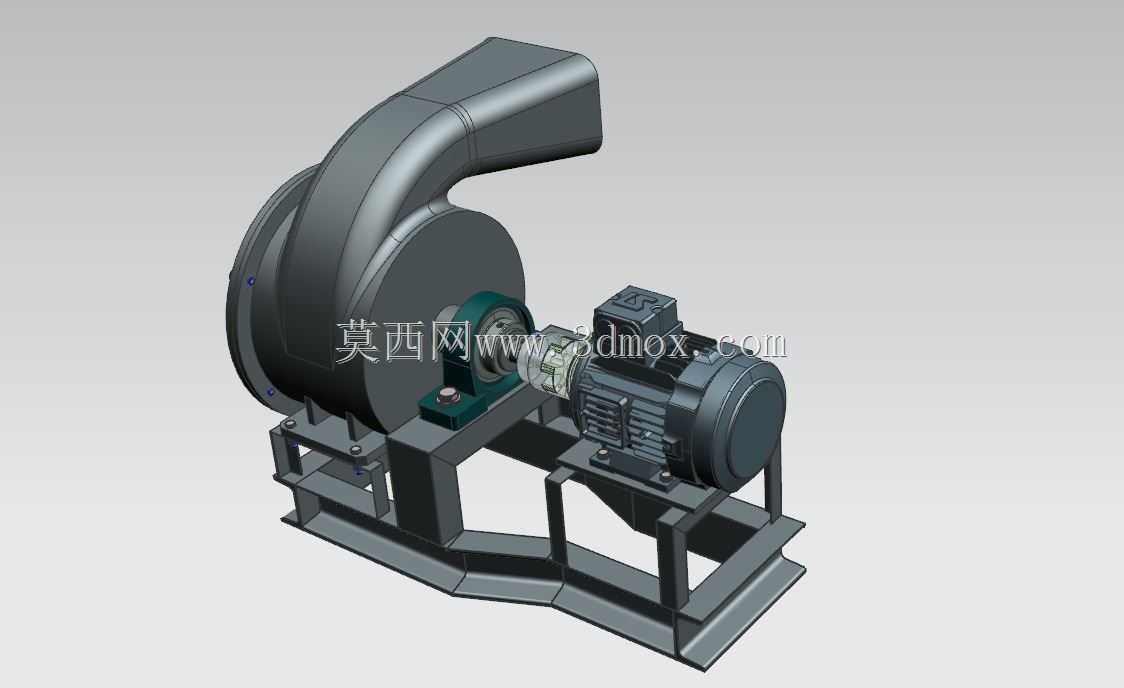

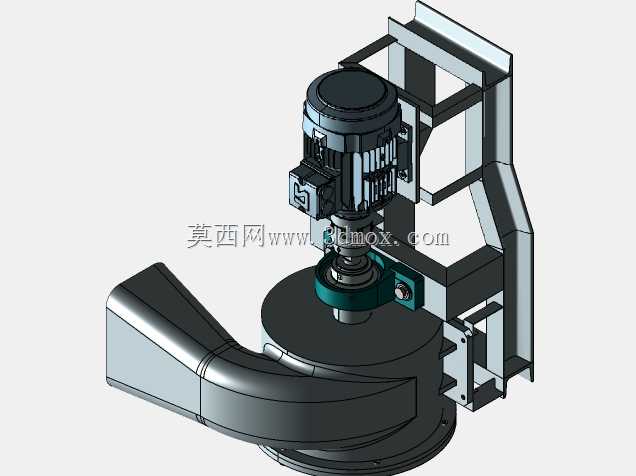

　　从功能特性上看，机组采用电机与风机本体直联的传动结构，省去了皮带传动的张紧调整、皮带损耗更换环节，传动效率更高，日常维护点更少，整体运行的稳定性更优。风机蜗壳采用流畅的对数螺旋线流道设计，能够有效降低气体在流道内的湍流损耗，提升风机的运行效率，降低同风量下的能耗与运行噪音。叶轮采用前向式叶片结构，在相同转速与叶轮直径下能够获得更高的风压输出，适配需要一定送风压力的管路输送场景。机组配套的一体式焊接机架，将电机与风机本体牢牢固定在同一安装基准面上，能够抵消设备运行时产生的振动，避免长期运行出现的连接松动、同轴度偏移问题，机架底部预留的安装孔位，可直接通过膨胀螺栓固定在混凝土基础上，也可加装减震脚轮做成移动式送风单元。

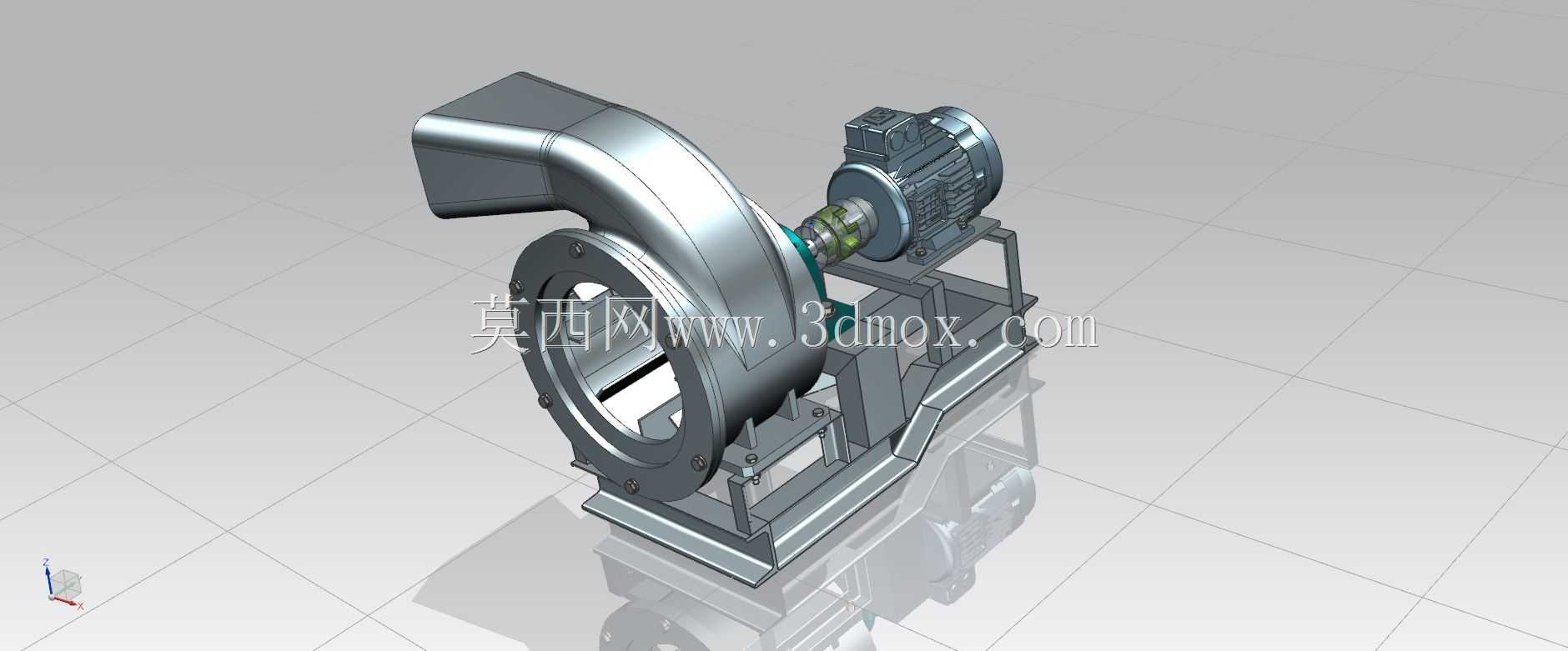

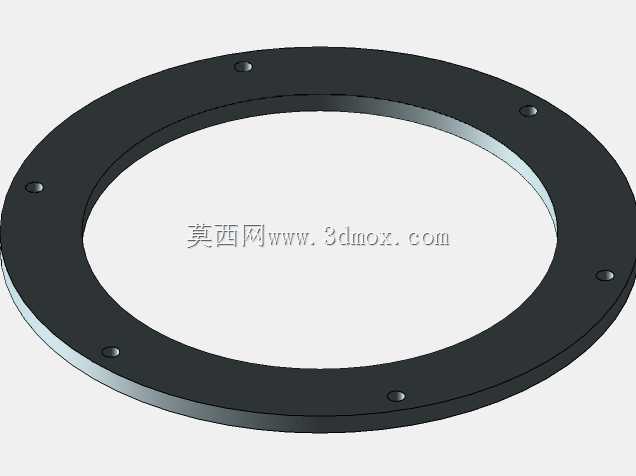

　　设计思路上，整套机组优先考虑了工业场景下的安装便利性与维护便捷性：风机进风口采用法兰式连接结构，可直接对接通风管路、过滤装置或者送风罩，出风口的变径弯头结构能够直接适配常规口径的送风管道，减少现场安装的变径配件加工量。风机与电机的连接部位采用独立的联轴器结构，既可以传递扭矩，又能补偿少量的安装同轴度误差，同时联轴器位置预留了防护罩安装位，能够避免运行过程中异物卷入传动部位，符合工业设备的安全防护要求。蜗壳侧面开设的检修口，无需完全拆解风机即可完成叶轮积尘清理、内部检查的维护操作，降低后期运维的拆解工作量。

　　从安装边界与尺寸适配角度来看，整套机组的安装基准为底部机架的矩形安装面，安装时需要预留足够的侧面操作空间，尤其是进风口一侧需要预留不小于叶轮直径的进气空间，避免进气受阻导致风机效率下降、运行电流过载。设备的重心集中在风机蜗壳与电机的中间位置，安装固定时需要保证基础的水平度，避免长期倾斜运行导致轴承偏磨、振动加剧。机组的接线盒位于电机顶部，电气布线时需要预留足够的线缆弯曲半径，同时避开高温的蜗壳外壁，防止线缆长期受热老化。在管路对接时，出风口的连接需要采用软连接结构，阻断风机运行的振动传递到管路系统，降低整个气路的共振噪音。

　　实际选型适配时，该结构的鼓风机适用于输送无腐蚀性、不含粘性物质的气体，气体温度不超过80摄氏度的常规工况，如果用于输送含尘气体，需要在进风口加装初效过滤装置，避免粉尘进入叶轮造成动平衡失衡，引发设备振动超标。整套结构的所有连接部位均采用螺栓紧固，没有复杂的卡扣、特殊连接结构，常规机修人员即可完成拆解、组装与维护，不需要专用的特殊工装，适配多数中小工厂的运维能力。
