日本车床技能考核配套轴套类教学教具

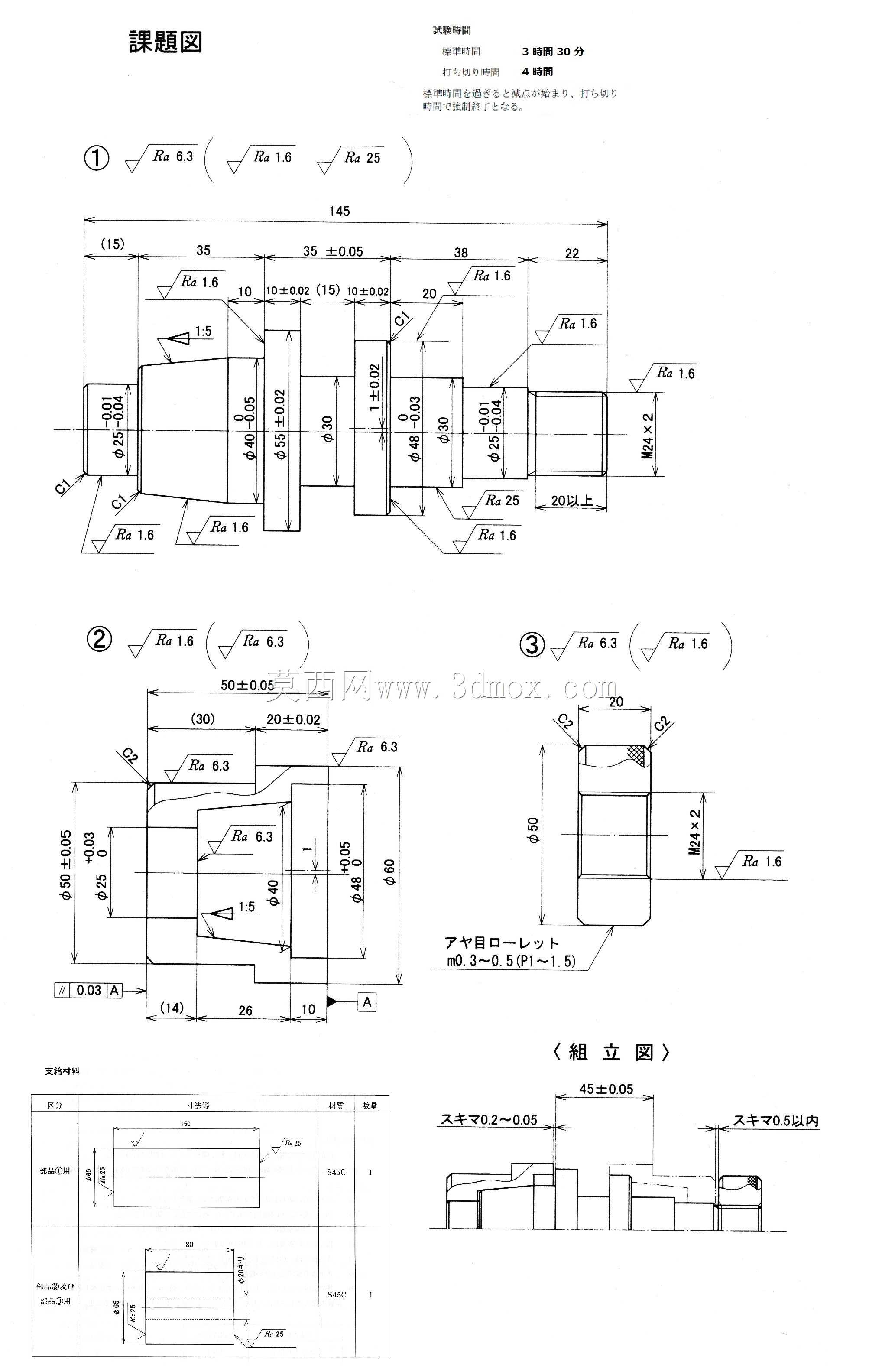

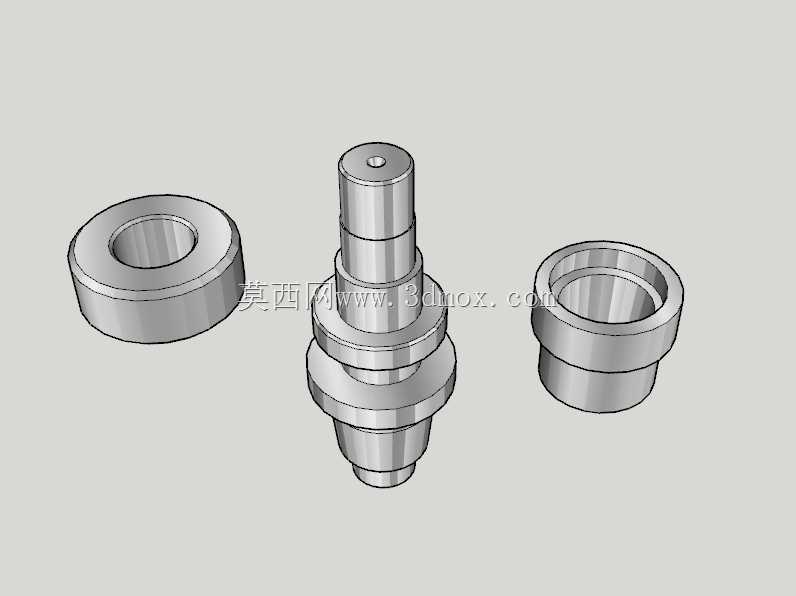

　　这套轴套组合零件是面向车床操作技能等级考核设计的实操训练载体，完全贴合车床一级技能考核的评分维度与加工要求，在职业院校机加工实训、企业车工岗前技能评定、行业技能等级认定场景中，是实操环节核心的考核与训练载体。整套零件包含中间阶梯主轴、左侧挡圈、右侧衬套三个独立加工件，三个零件的配合精度直接对应考核的核心评分点，从同轴度、端面跳动、配合间隙到表面粗糙度，每一项尺寸要求都匹配普通卧式车床的常规加工能力范围，不会出现超出设备加工行程或者需要特殊工装才能完成的结构，能真实反映操作者对车床进给量控制、刀具角度选择、装夹找正的实际操作水平。

　　从结构设计逻辑来看，中间的阶梯主轴采用多阶同轴圆柱结构，不同轴段的直径差控制在合理范围内，既包含需要粗车快速去除余量的大余量轴段，也有需要精车保证尺寸公差的配合轴段，轴肩位置的退刀槽宽度与深度设置，专门考核操作者对切槽刀的对刀精度与进给控制能力，避免出现槽宽超差、槽底凹凸不平的常见加工问题。主轴两端的中心孔设计完全符合车床两顶尖装夹的工艺要求，加工时可以采用一夹一顶或者两顶尖装夹的方式，考核操作者对不同装夹方式下工件挠度变形的控制能力，尤其是长径比不算特别大的轴段，能直观体现操作者对切削三要素的匹配经验，比如精车时选择合适的主轴转速与进给量，避免出现让刀导致的锥度误差。

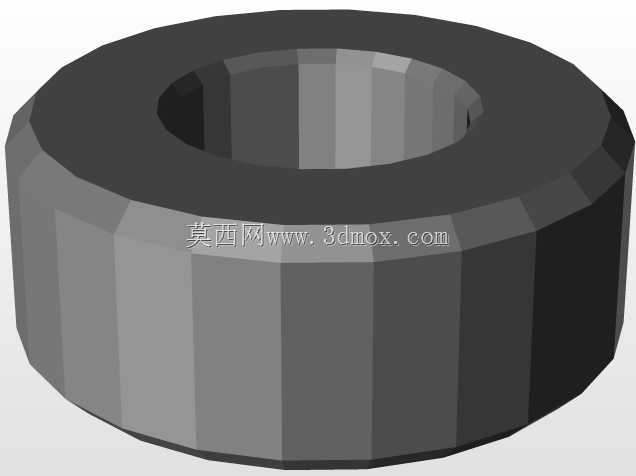

　　左侧的挡圈属于盘类薄壁零件，是车床加工中非常考验操作者装夹力度控制的典型结构，这类零件如果卡盘夹紧力过大，很容易出现装夹变形，卸夹后内孔圆度超差的问题，考核过程中能直接检验操作者是否掌握薄壁件的装夹技巧，比如采用开缝套筒、增大夹持接触面积或者减小夹紧力反复找正的操作方法。挡圈的两端面平行度、内孔与外圆的同轴度要求，也对应了盘类零件加工中端面车削、内孔镗削的基础操作技能，厚度方向的尺寸公差设置，能考核操作者对横向进给刻度盘的精准控制能力，避免出现端面车削过量导致零件报废的问题。

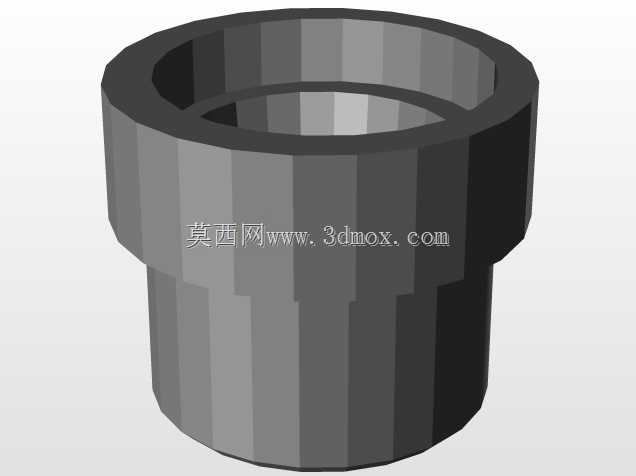

　　右侧的衬套属于台阶孔类套类零件，包含不同直径的内孔台阶，内孔与外圆的同轴度、内孔台阶的端面垂直度都是核心考核点，这类零件加工时需要操作者掌握钻孔、扩孔、粗镗、精镗的完整内孔加工工序，尤其是内孔台阶处的止口深度控制，需要精准控制镗刀的纵向进给行程，避免出现止口过深或者过浅导致配合失效的问题。衬套的外圆与内孔的尺寸配合设置，采用基孔制间隙配合的公差带，加工完成后三个零件要能实现顺畅装配，主轴穿过衬套内孔后，挡圈能精准卡入主轴对应轴肩位置，整套装配后无卡滞、无明显晃动，端面跳动量控制在考核要求的范围内。

　　从安装边界与加工尺寸来看，整套零件的最大外圆直径不超过普通卧式车床的常用加工直径范围，总长度也在车床床身的常规加工行程内，不需要跟刀架、中心架等特殊附件就能完成加工，完全适配CA6140等主流普通卧式车床的加工参数，实训或者考核时不需要对设备进行特殊改造，直接采用常规的三爪自定心卡盘、顶尖、普通外圆车刀、切槽刀、内孔镗刀就能完成全部加工工序。零件的所有棱角位置都设计了微小的倒角，既符合机械零件的加工工艺要求，避免锐边划伤操作人员，也能考核操作者对倒角尺寸的控制能力，不会出现倒角过大或者不均匀的问题。

　　在实际教学应用中，这套零件的三维模型可以作为实训前的工艺规划载体，学员可以在建模软件中拆分加工工序，标注每一步的加工尺寸、切削参数，模拟装夹与走刀路径，提前预判加工中可能出现的让刀、振纹、尺寸超差等问题，再通过实际机床操作验证工艺规划的合理性，相比传统的二维图纸教学，三维模型能更直观地展示零件的立体结构与配合关系，让学员快速理解轴套类零件的装配逻辑与加工精度要求，尤其是对于刚接触车床操作的新手，能降低二维图纸识图的门槛，把抽象的公差配合要求转化为直观的立体装配关系，更快掌握车床加工的核心操作技能。在技能考核场景中，这套零件的结构尺寸经过反复验证，加工时长刚好匹配一级考核的规定时间，能在有限的考核时间内全面检验操作者的粗车、精车、切槽、镗孔、倒角等多项基础操作技能，不会出现工序过于简单无法区分操作水平，或者工序过于复杂导致大部分考生无法完成的问题，评分维度清晰可量化，比如尺寸公差、形位公差、表面粗糙度都有明确的测量标准，能保证技能考核的公平性与科学性。
