阶梯式铣削实训金属基准块

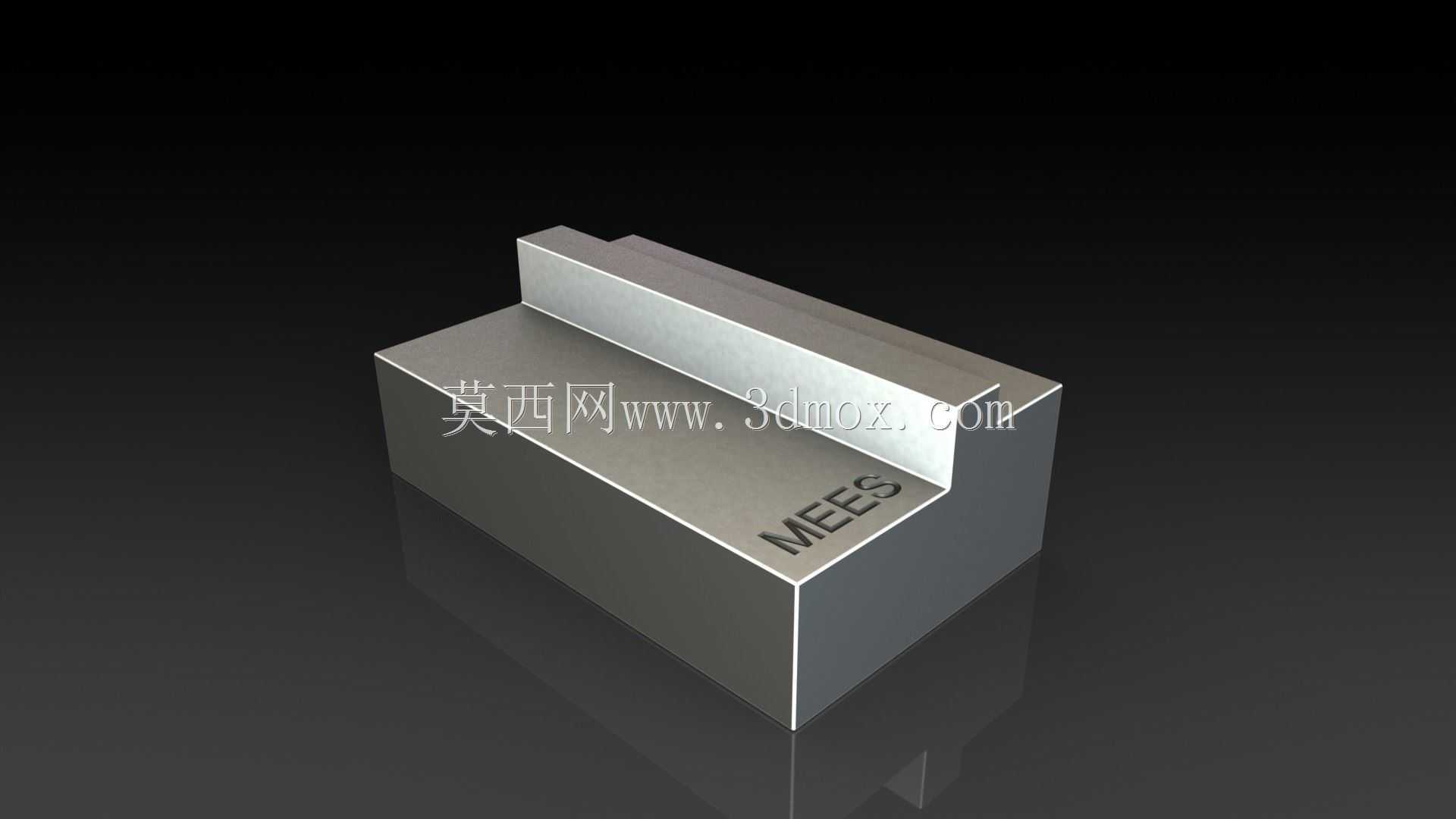

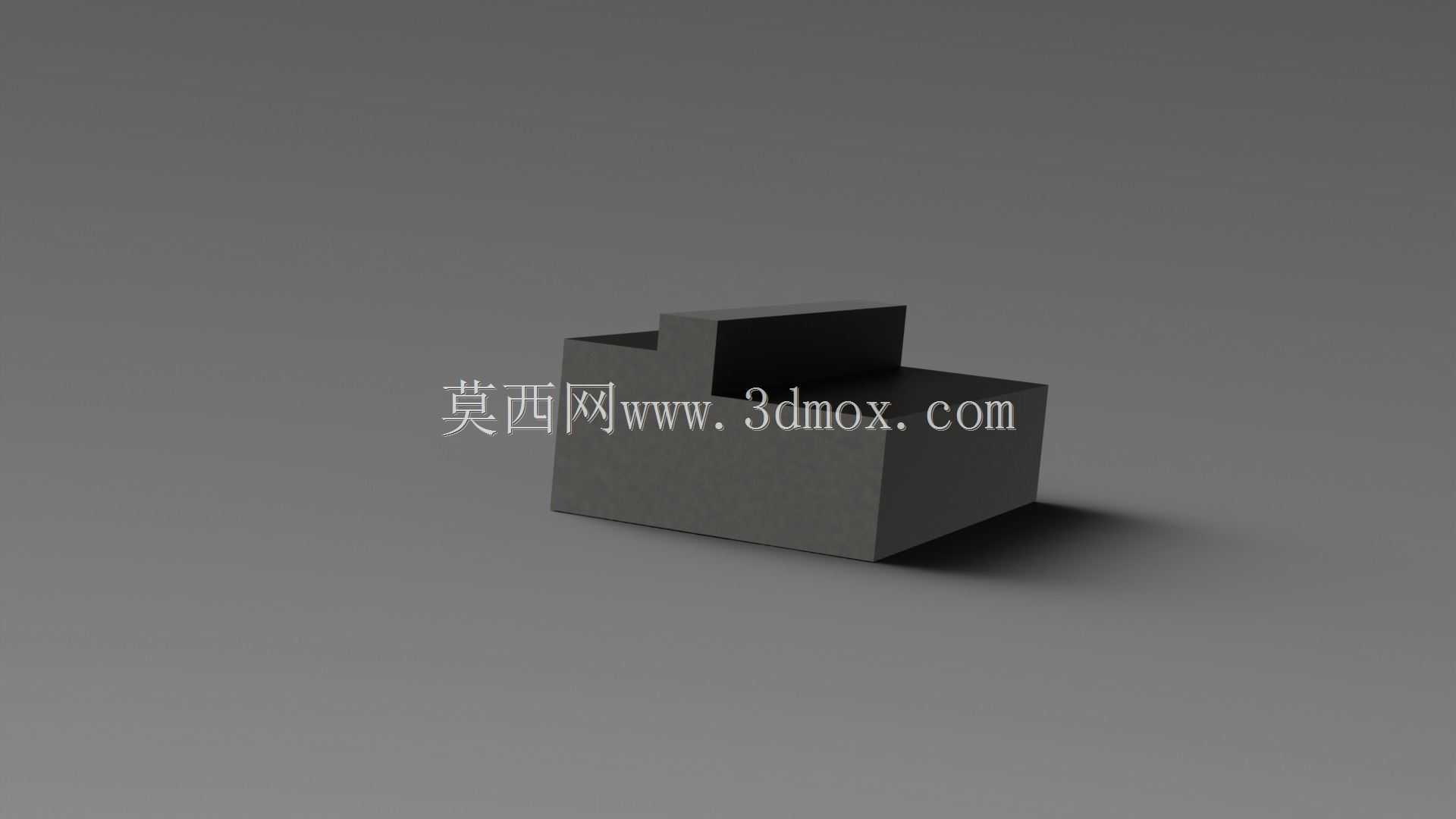

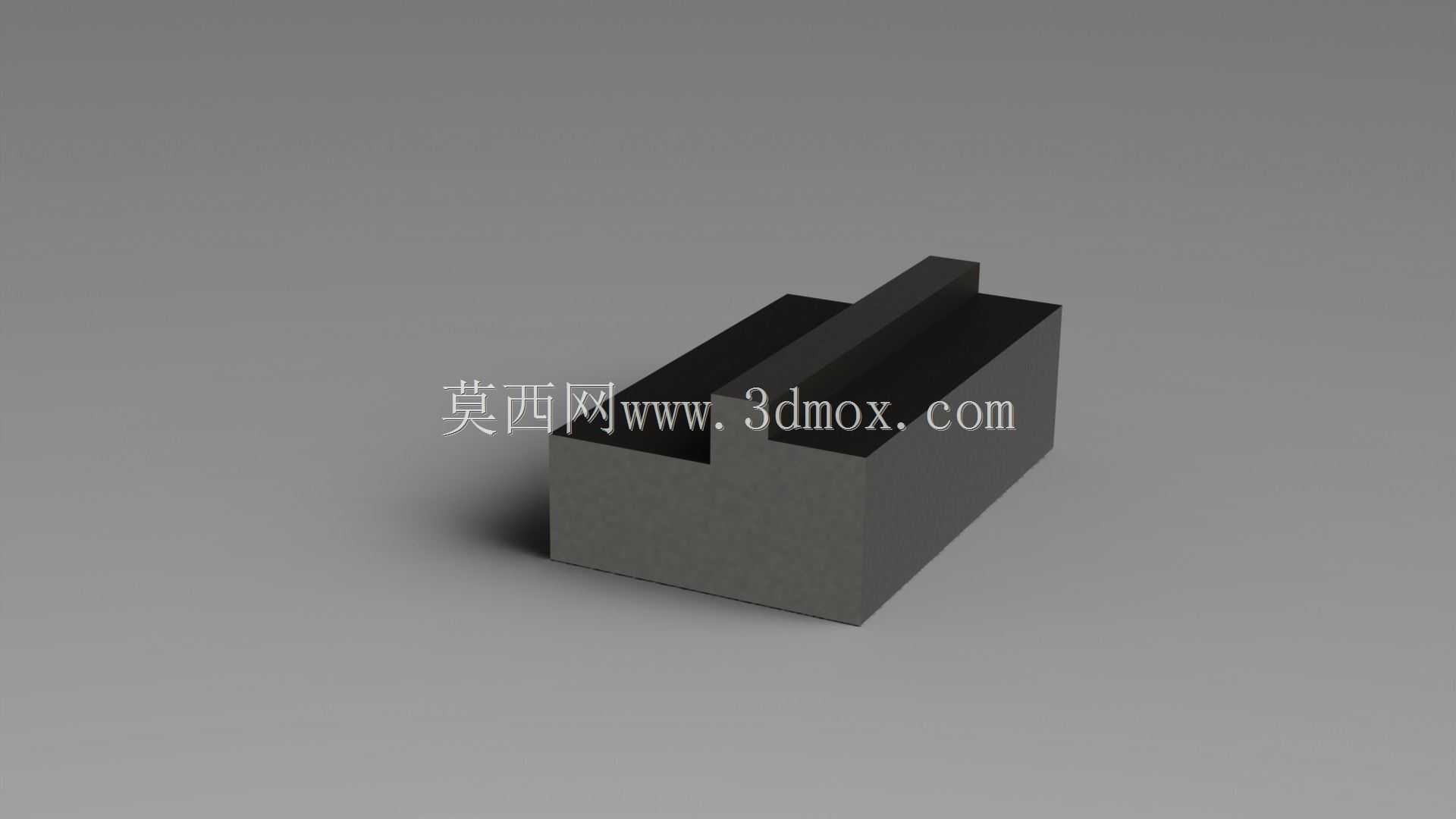

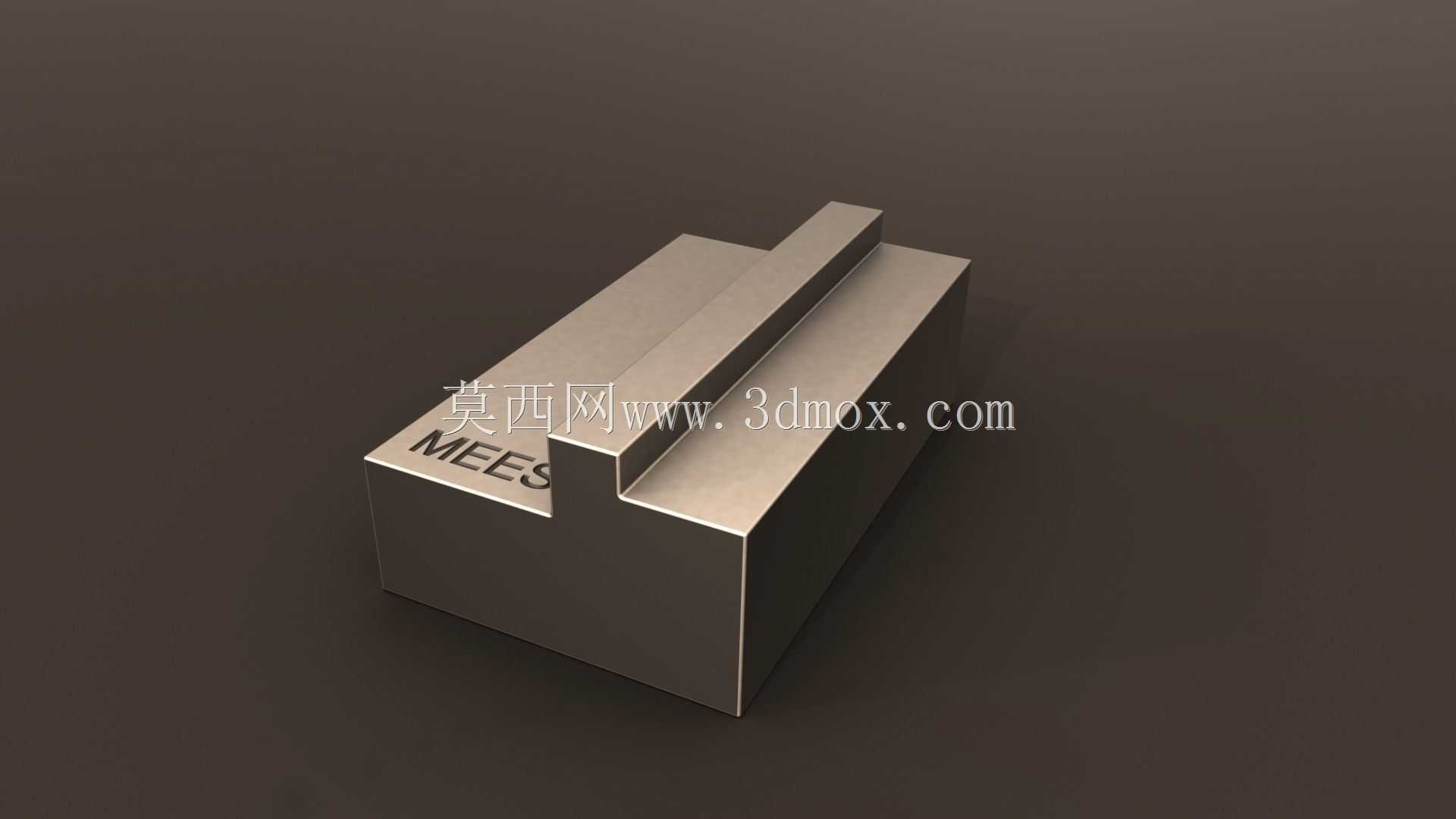

　　该工件为典型阶梯式铣削实训金属基准块，整体采用长方体坯料经平面铣削、台阶铣削加工成型，主体由两级高度不同的矩形台体构成，下层为宽厚基座，上层为窄长凸台，两级台阶沿长度方向贯通，形成清晰的直角转折轮廓，侧面预留标识刻印区域，整体棱边规整、各平面平行度与垂直度均按机加工实训要求控制。

　　从实训教学场景来看，这类工件是中职、高职机械加工专业铣工入门阶段的核心练习载体，主要用于训练初学者操作立式铣床完成平面找正、工件装夹、对刀、分层铣削、台阶尺寸控制、直角面保证等基础技能：加工时需先将坯料通过平口钳装夹固定，找正坯料侧面与铣床进给方向平行，先铣削基座六个面保证整体长宽高基准尺寸，再按照台阶宽度、高度要求更换对应立铣刀，通过刻度盘控制进给深度与横向走刀量，分次走刀铣出上层凸台，过程中需反复用游标卡尺、千分尺校验台阶的高度差、凸台宽度以及各面之间的垂直度，避免出现啃刀、台阶面倾斜、尺寸超差等常见加工问题。

　　在工装检测与车间实操场景中，加工完成的该阶梯块可直接作为简易直角基准靠块使用：在小型零件划线工序中，可将其基座底面贴合划线平台，直角侧边抵住待划线工件的侧面，快速完成工件的直角找正，替代部分专用角铁的临时定位功能；在铣床、钻床的小件装夹环节，也可作为垫铁使用，垫在工件下方支撑悬空部位，保证装夹时工件受力平稳，避免加工过程中出现振动颤刀；同时该工件的两级台阶平面可作为平面度、平行度检测的实训载体，学员可将工件放在检测平台上，用塞尺测量台阶面与平台之间的间隙，判断铣削后平面的平面度误差，也可通过百分表架在表座上，沿台阶长度方向移动，检测上层凸台侧面与基座侧面的平行度，直观理解形位公差在实际加工中的体现。

　　设计建模层面，该工件完全遵循铣削加工的工艺合理性：所有转角均为清直角设计，匹配标准立铣刀侧刃加工的成型特性，无需额外电火花清角工序，适合入门学员操作；两级台阶的高度差、宽度差均预留了合理的练习加工余量，既不会因余量过大导致多次走刀训练强度过高，也不会因余量过小无法覆盖粗铣、精铣两道工序的练习需求；工件整体长宽高比例适配普通平口钳的装夹行程，基座厚度足够承受铣削侧向力，装夹时不会出现工件翘起、移位的问题，侧面刻印区域为平面，可直接使用钢印打标，不会破坏工件的基准面精度。

　　现场使用时，作为实训工件，其所有加工面均为功能面：基座底面为安装定位基准，需保证与平台完全贴合，粗糙度控制在Ra3.2左右；两级台阶的垂直相交面为尺寸校验基准，棱边处的毛刺需通过油石打磨去除，避免划伤检测工具或影响定位精度；作为临时靠块使用时，需定期校验直角面的垂直度，若长期使用出现磕碰变形，可直接通过平面磨床重新修磨基准面，恢复精度后即可继续使用，整体结构简单无易损部件，可反复用于实训操作与车间临时定位场景。
