电子箱零件2.5轴铣削加工工装

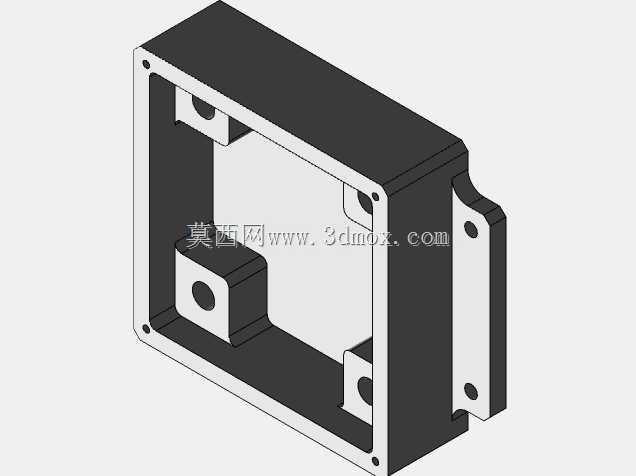

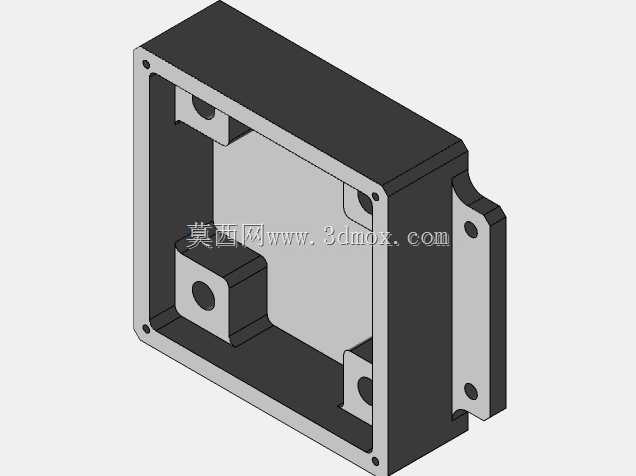

　　这套加工场景对应的是小型电子箱类薄壁零件的2.5轴铣削工序，在消费电子、小型工业控制模块的量产加工环节中，这类零件的装夹定位精度直接决定了型腔、安装位的加工公差，很多车间在加工这类带异形内腔的薄壁件时，常出现装夹变形、定位偏移导致的内腔轮廓超差、侧壁厚度不均问题，这套工装的设计逻辑就是围绕这类零件的加工痛点展开。从结构上看，工装主体采用快换式平口钳基础结构改造，钳身沿导轨方向的总长度控制在180mm范围内，宽度方向预留了足够的刀具避让空间，钳口部分没有采用通用平口钳的光面硬钳口，而是做了和零件底部轮廓匹配的仿形定位槽，零件装入后不需要额外打表找正，定位重复精度可以控制在0.02mm以内，完全满足2.5轴铣削的定位要求。

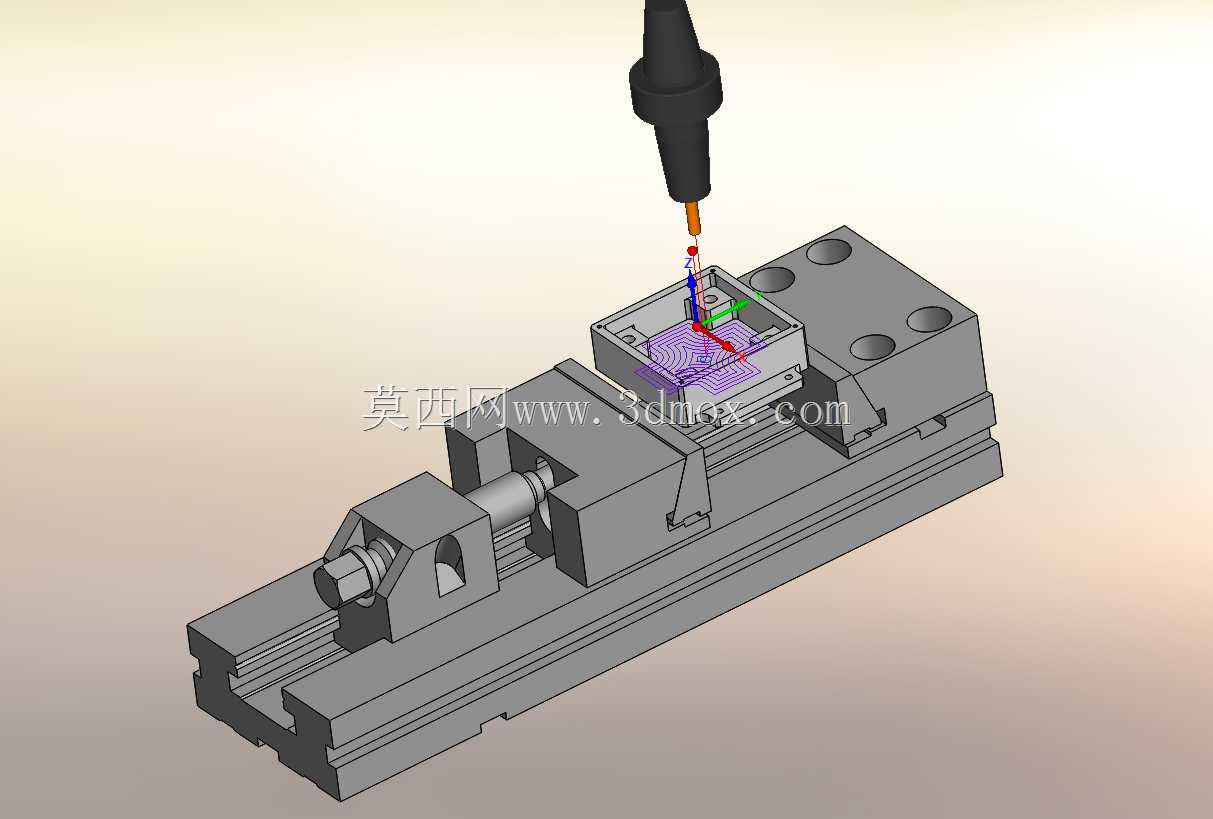

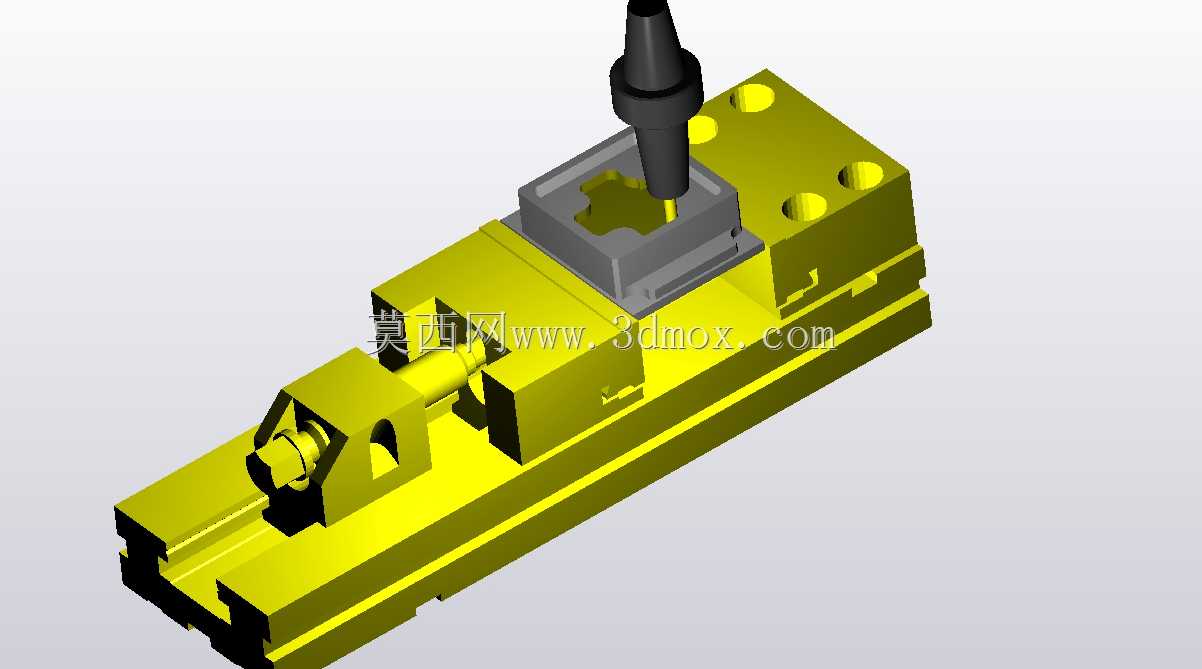

　　钳身侧面设置了两个定位销孔和四个安装螺孔，既可以直接固定在标准T型槽工作台上，也能搭配零点快换板实现多工序流转的快速装夹，不需要每次重新校调工装坐标，能大幅减少单件加工的辅助时间。加工时刀具沿Z轴分层铣削零件的异形内腔，走刀路径完全避开钳口的夹持区域，工装的夹持力通过钳身中部的梯形丝杠调节，针对薄壁电子箱零件的刚性特点，夹持力控制在15-20N范围内，既保证加工过程中零件不会出现窜动，也不会因为夹持力过大导致零件侧壁变形，加工完成后松开丝杠即可快速取下零件，不需要额外的拆卸工具。在实际生产场景中，这类工装主要适配小型立式加工中心、数控铣床的2.5轴加工工序，针对电子箱类零件的内腔铣削、安装孔钻削、台阶面铣削等工序都能适用，

　　和通用平口钳相比，仿形钳口的设计减少了零件装夹时的垫铁、找正步骤，批量加工时的单件装夹时间可以缩短60%以上，同时因为定位基准统一，零件的加工一致性也能得到有效保障。工装的导轨部分采用和机床工作台平行的安装基准，安装时只需要拉表找正钳身固定侧的直线度在0.01mm/m以内，就可以完成工装的坐标系设定，后续更换同类型零件时不需要重新对刀。考虑到加工过程中的切屑排出问题，钳身的定位槽边缘做了15度的倒角，铣削产生的铝屑、塑胶屑可以顺着倒角从钳身两侧的排屑槽排出，不会堆积在定位面内影响零件的装夹精度，日常维护只需要每班生产结束后用压缩空气吹净切屑，定期给丝杠导轨添加润滑脂即可，不需要复杂的保养流程。在设计这套工装时，

　　首先是确定零件的定位基准，选择零件底部的安装凸台作为主定位面，限制三个自由度，钳口的侧向定位面限制两个转动自由度，丝杠夹紧端限制最后一个移动自由度，实现完全定位，避免过定位导致的零件装夹变形；其次是夹持位置的选择，特意避开了零件的薄壁侧壁区域，选择零件底部厚度较大的安装凸缘作为夹持位，即使夹持力有小幅波动，也不会导致零件的加工区域出现变形；最后是刀具避让空间的核算，针对常用的φ6、φ8立铣刀，在钳口和零件轮廓之间预留了至少5mm的安全间隙，避免走刀过程中刀具撞到钳口，同时也预留了对刀仪的测量空间，方便加工前的刀具长度、半径补偿值测量。从安装边界来看，工装底部的安装孔位间距符合标准125mm槽距的机床工作台要求，不需要额外制作过渡连接板，总高度控制在75mm，加上零件的总高度也不会超过小型加工中心的Z轴安全行程，在绝大多数中小型数控铣床上都能直接安装使用。
